ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 125 - 9.CT A 链条 护块调整 首先使机器处于待机状态， 然后安装链条护块， 使之与链条之间的间隙为 0.2MM。 且要保证 链条护块与送料槽片之间的间隙不小于 0.25MM。若不合适还需重新调节 CTA 气缸冲程。 链条 链条护块 送料槽片 间隙 0.2mm 间 隙 不 小 于 0.25mm
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 124 -
8.链条张力调整
1）链条张力合适的标准是：将压力计顶端顶住张力调节链轮张力右块（LS1D-04013）与链轮
张力左块（LS1D-04012）间的链条的中间位置，使压力计读数为 ，链条被压下 毫米。
2）调整时要先松开张力调节链轮的固定座（LS1DLZ-05006）上的螺丝，当要增大张力时，就
要慢慢向后移动固定座；反之，向前。调整完毕，要再次测试，如果达不到上述标准，就要再
次调整。
剪脚头上的三个刀口中心，对
住标准元件三个脚
螺丝
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 125 -
9.CTA 链条护块调整
首先使机器处于待机状态，然后安装链条护块，使之与链条之间的间隙为 0.2MM。且要保证
链条护块与送料槽片之间的间隙不小于 0.25MM。若不合适还需重新调节 CTA 气缸冲程。
链条
链条护块
送料槽片
间隙 0.2mm
间 隙 不 小
于 0.25mm
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 126 -

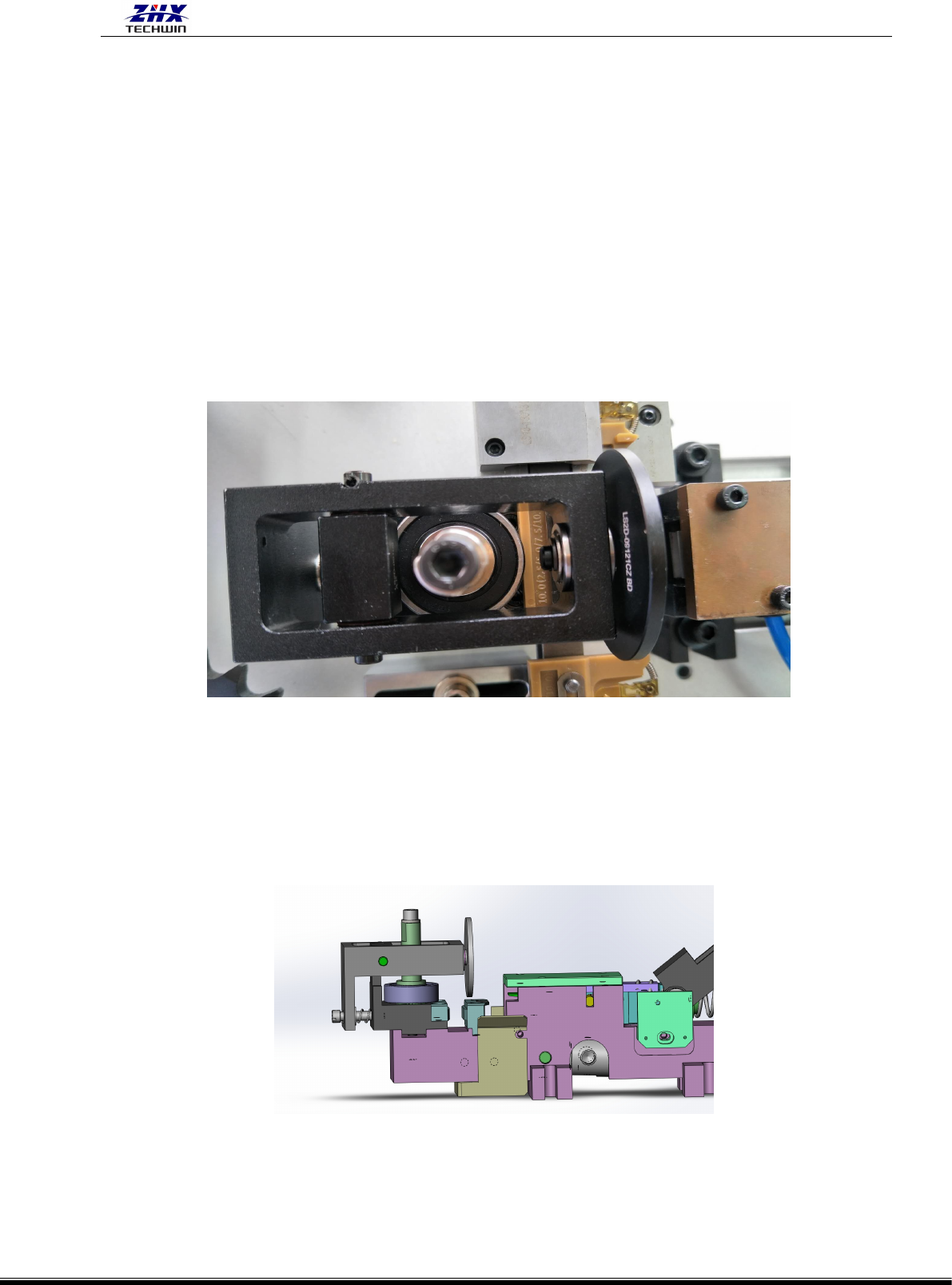

10.切纸带站位的调整
1）链条与切纸带站位的位置调整。
（1）机器链条在正常的零位位置时，松开纸带站位连接块（LS1D-09002）上的四个螺丝，
可以左右、前后调节切纸带站位的位置。
图 A
（ 2）关掉机器气源，用手将切纸带站位滑块拉出一半（即让气缸伸出行程的 1\2），左右
调动站位，使其竖向中轴线与链条垂直，而且弹性推块中心对准链夹的中心。
2）纸带站位自身调整。
（1）元件引脚被切后，有披锋：更换纸带切刀的④大切刀。
（2）元件引脚被切后，引脚有长短：纸带站位跟链夹不对中，松开纸带站位连接块(LS1D-09002)
上面的四个螺丝可左右调节（见上述图 A）。
（3）元件引脚切不断 ：保养气缸及其电磁阀；
检查轴承是否顶到链夹；
