ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 128 - 2)调整料槽固定座前后、左右的位置，使铲料片（LS1D-09030）的中心对准链夹的中心即可。 3 )松开料槽固定座螺丝可前后调整料槽位置， 使料槽顶端位置距离链条有 8mm-10mm 即可。 调前后的螺丝 调左右的螺丝 铲料片 链夹 铲 料 片 的 中 心 对 正链夹的中心。
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 127 -
松开纸带站位连接螺栓 LS2D-09118 螺丝可调节轴承 6202ZZ；
检查 LS2D-09118 挡料连接块与本体间隙是否为 0.75MM。

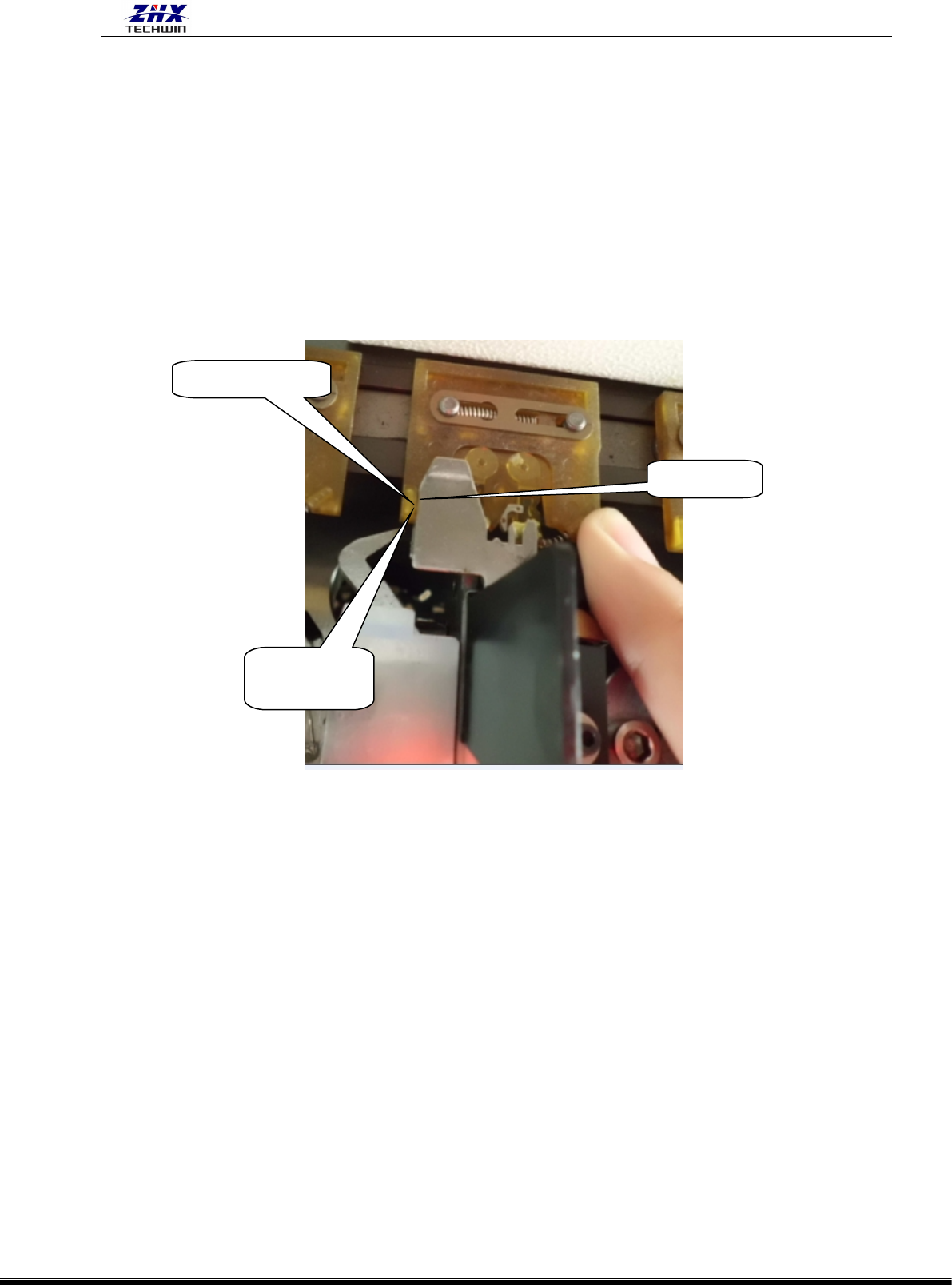

11.分配头与链条位置的调整
1）机器链条在正常零位时，松开分配头的固定螺丝，可左右调整分配头的位置。
2）关掉机器气源，用手推出分配头推片，让推片左边碰到链夹挡边的左边位置，然后用手
往左边推动链夹到极限位置，看刚才碰到一起的两边的间隙是否变为在 0.6mm-0.8mm 之间，否
则，按上述 1 的方法调整，并锁紧螺丝。（参见下图）
12.链条与铲废料装置位置调整
1 )机器链条在正常零位时，松开铲料气缸固定座 2（LS1D-09028）上的螺丝，可以前后调整，
松开铲料安装板（LS1D-09032）上的螺丝可左右调整。(如图)
链夹挡边
叉片左边
0.6mm—0.8
mm 的间隙
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 128 -
2)调整料槽固定座前后、左右的位置，使铲料片（LS1D-09030）的中心对准链夹的中心即可。
3 )松开料槽固定座螺丝可前后调整料槽位置，使料槽顶端位置距离链条有 8mm-10mm 即可。
调前后的螺丝
调左右的螺丝
铲料片
链夹
铲 料 片 的 中 心 对
正链夹的中心。
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 129 -
13.压料机构调整
1)松开
○
68
压料转动轴承座 1 上的螺丝可前后调整主齿轮的位置，调整到
○
73
H 轴传动主齿轮
（LS1D-06038）和从动齿轮紧密啮合，而且从动齿轮能上下顺畅的活动，然后锁紧螺丝。（如
下图）
链条
8—10mm
料槽
螺丝
P 轴 传 动
从动齿轮
P 轴 传 动
主齿轮
