ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 129 - 13.压 料机构调 整 1)松 开 ○ 68 压 料转 动 轴 承 座 1 上 的螺 丝 可 前 后 调 整 主齿 轮 的 位 置 ， 调 整 到 ○ 73 H 轴 传动 主 齿 轮 （LS1D-06038）和从动齿轮紧密啮合，而且从动齿轮能上下顺畅的活动，然后锁紧螺丝。（如 下图） 链条 8—10mm 料槽…

100%1 / 155
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 128 -
2)调整料槽固定座前后、左右的位置，使铲料片（LS1D-09030）的中心对准链夹的中心即可。
3 )松开料槽固定座螺丝可前后调整料槽位置，使料槽顶端位置距离链条有 8mm-10mm 即可。
调前后的螺丝
调左右的螺丝
铲料片
链夹
铲 料 片 的 中 心 对
正链夹的中心。
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 129 -
13.压料机构调整

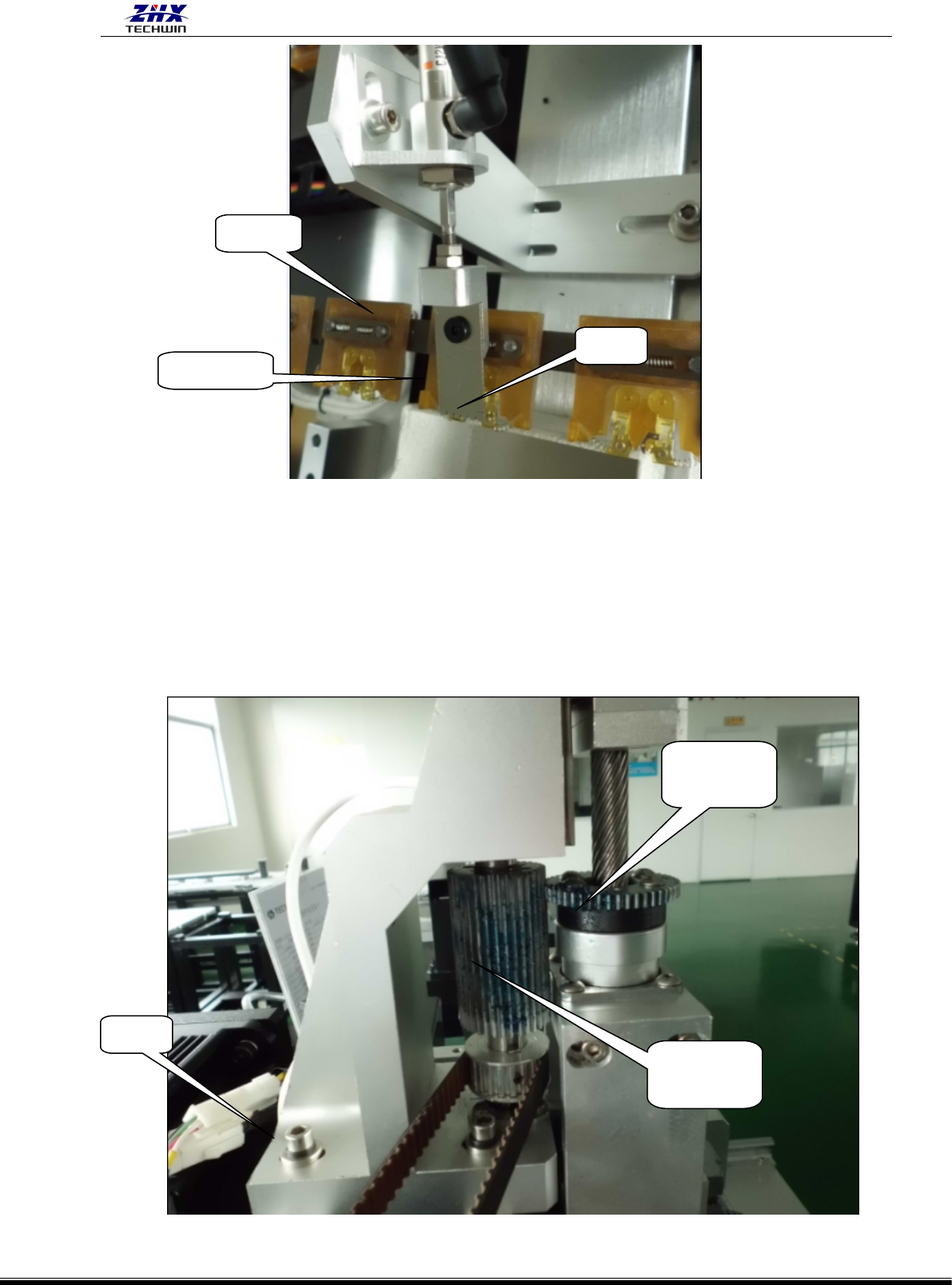

1)松开
○
68
压料转动轴承座 1 上的螺丝可前后调整主齿轮的位置，调整到
○
73
H 轴传动主齿轮
（LS1D-06038）和从动齿轮紧密啮合，而且从动齿轮能上下顺畅的活动，然后锁紧螺丝。（如
下图）
链条
8—10mm
料槽
螺丝
P 轴 传 动
从动齿轮
P 轴 传 动
主齿轮
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 130 -

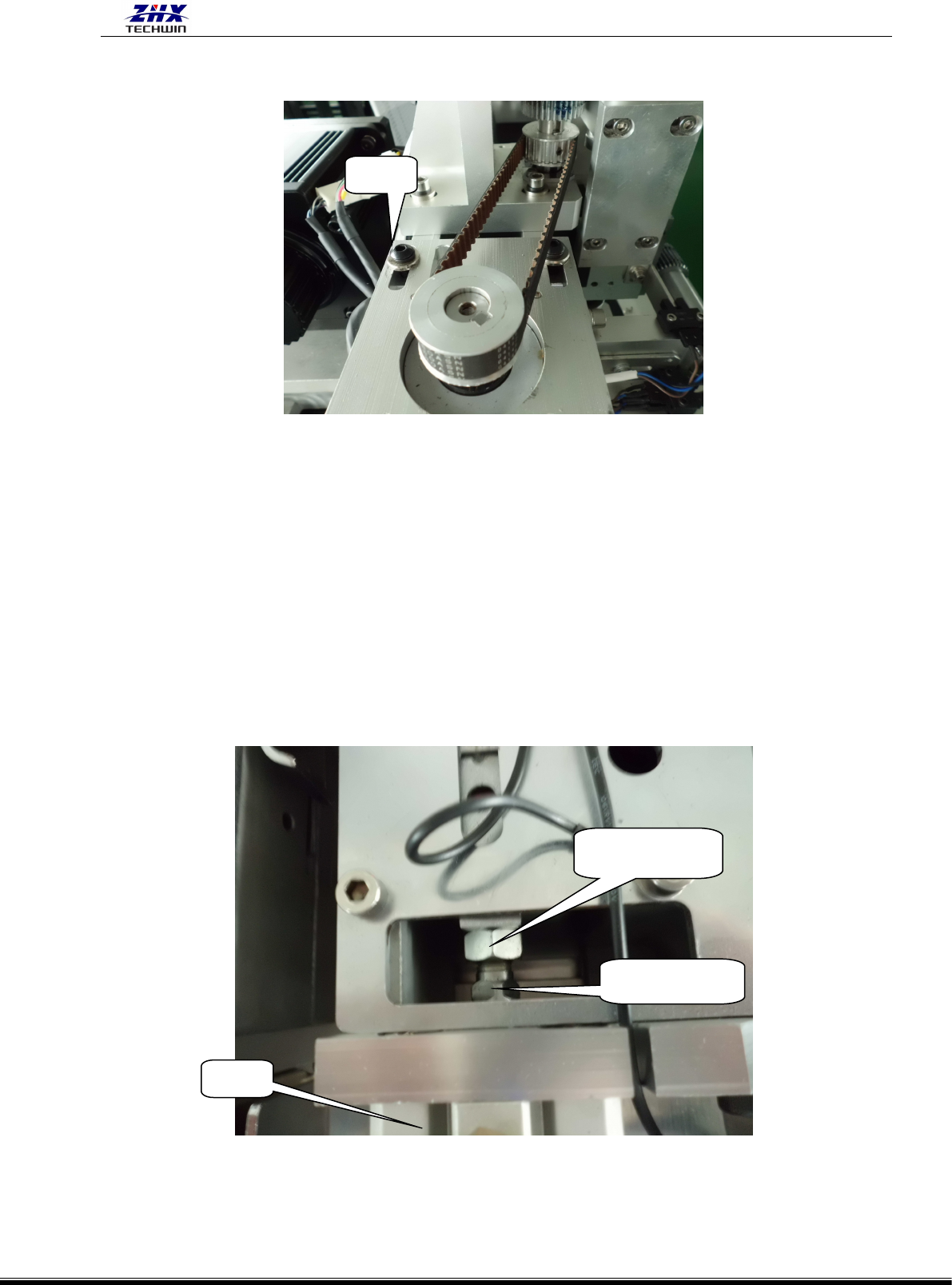

2)同步带张力的调整。张力合适的标准为：在同步带的中间施加压力。调整时，先松开马达座
上的固定螺丝，左右移动马达座，从而增大和减小同步带张力，最后锁紧固定螺丝。
14.分配头的调整
1）分配头冲程的调整
调整过程：

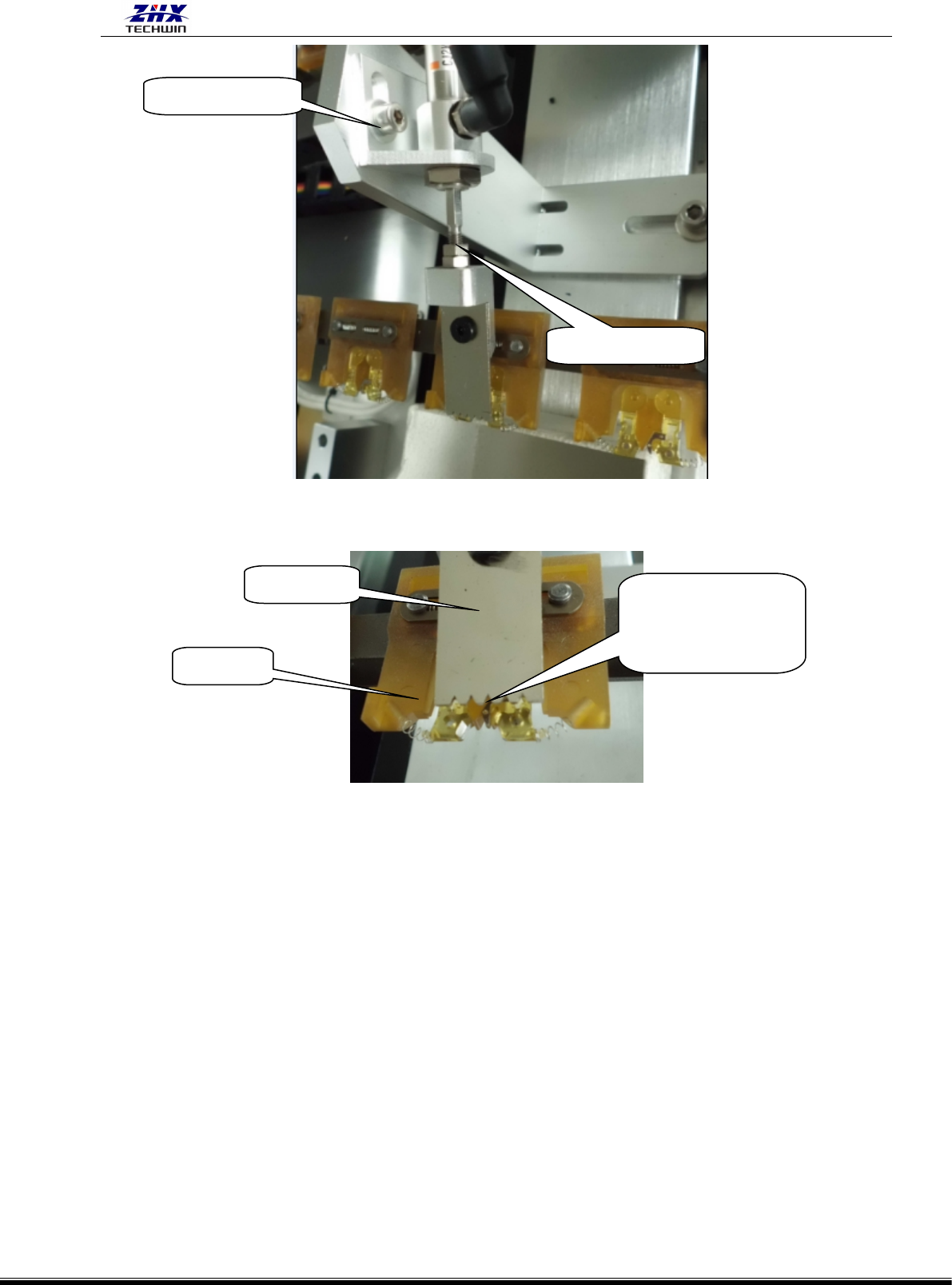

松开分配头气缸配套螺母，用尖嘴钳拧气缸活塞杆可调节送料行程，顺时针为缩短，逆时针
为增加，调整到气缸活塞杆完全伸出时，分配头前端夹住的料在用手上下拉动时不松不紧即可。
注:脚弯掉料为行程过长。
2) 分配头推块间隙的调整
作此调整的前提是：分配头冲程调整完毕，推块之间干净无脏物。
螺丝
气缸
气缸配套螺母
气缸活塞轴
