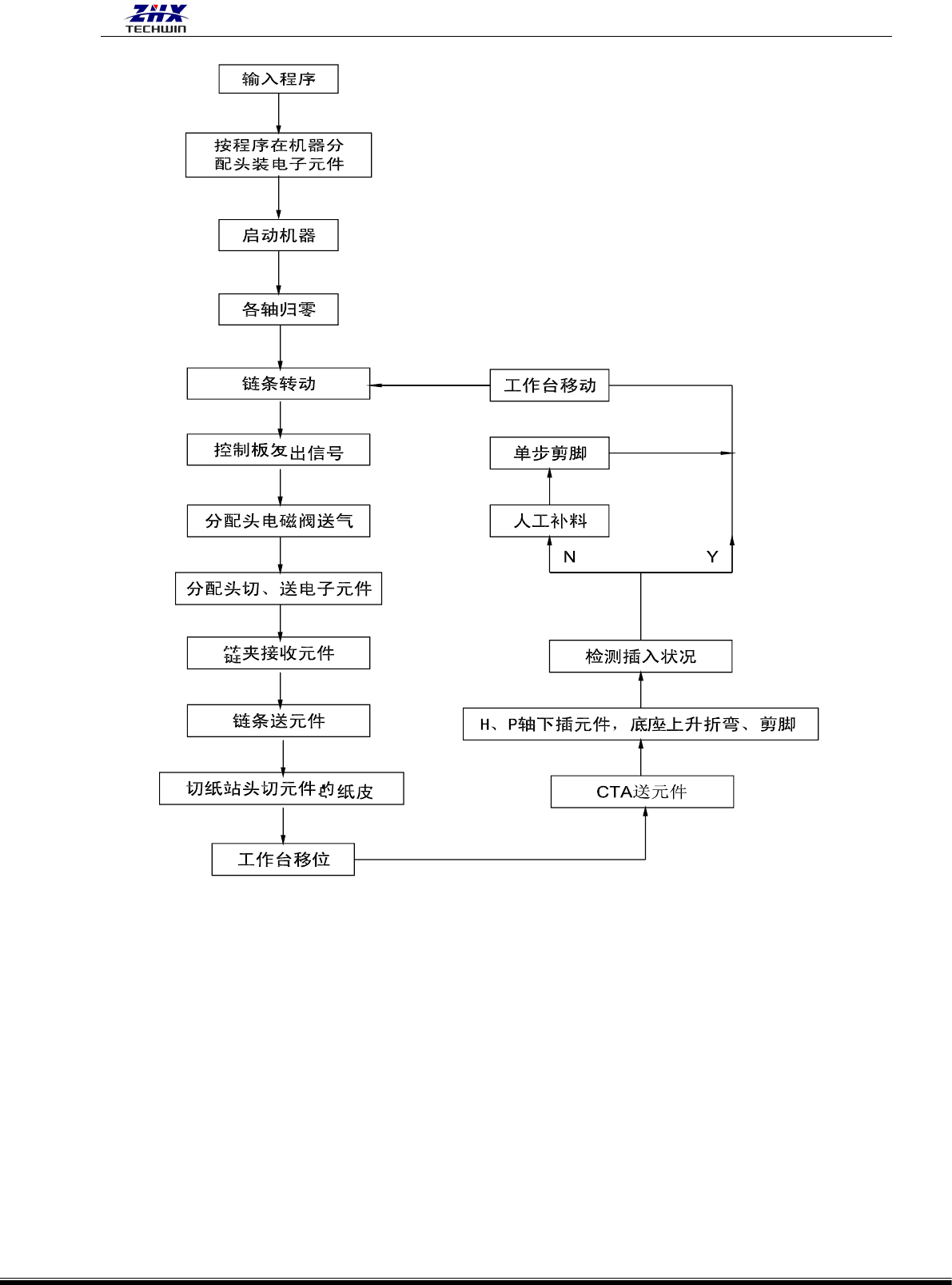

立式机器机构动作示意图
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 13 -
第二章 安装
一、随机工具
1）、工具箱一个；
2）、公、英制六角匙扳手各一套；
3）、开口扳手一套、活动扳手一把；
4）、大小十字和一字螺丝刀各一把；
5）、T 型六角匙扳手一套、尖嘴钳各一把；
二、由“零”到“整”的安装
为了包装、运输方便，机器的部分机构或部件被拆散，要化“零”为“整”。
1）、安装时先确定设备的摆放位置，前后留有通道。
2）、调整机器的水平。设备移动到目的地后，要对机器调整水平。机器的水平调整合理，
可以减少机器振动，令设备运行更顺畅，噪音更小，寿命更长。对机器调整水平也就
是调整机器的四个地脚上的活动平台的伸出量。
3）、调整机器水平的步骤如下：
(1)将水平尺放置于机器的工作台上。
(2)先调整机器的左右水平：因机器的重心在后方，因此调整机器后方的两只地脚。
(3)接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。
(4)将剩下悬空的地脚旋下并稍微多拧一下，将共五个地脚的固定螺母锁紧。
注意：前面中间的地脚先悬空，三个地脚下地来调整水平会快捷、有效。
4）、插件主机和尾部料站被拆散。安装时，先通过调整机架的五个地脚，将主机的水平调
整好。（调整方法参见“保养调整”）。请注意：别把机架升得太高（轨道升高时皮
带平面离地面 900±30mm）。再将尾部料站与主机相连。同样先要调整好该节的水平，
同时要保证连接螺孔和主机上的连接通孔的中心高度一致。超出 20 站时，将料站的第
二节和第一节相连。先将第二节的水平高度与第一节的水平高度调整一致，再将节与
节间用横向定位销定位，最后用螺栓连接并锁紧。
按照上述同样的方法，将所有的每节副机连接起来。将主机和尾部料站间以及料站间的
航空插头、其它电、气接头按编号一一对应连接。
5）、链条安装。请注意：安装链条的时候一定要把卷曲成盘状的链条稳稳托起，使其和轨
道高度一致，并慢慢地套在轨道和链轮上，防止链条被折弯变形。先放松链轮张紧机构
中的调节轮。再将链条由最末节的轨道向前穿，环绕在剪纸皮机构、定位机构、链条护
块、CTA 机构、张紧机构、轨道、主链轮上。用活动链结将链条首尾相连，并用卡片定
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 14 -
位。调整链轮张紧机构中的调节轮的位置，将链条张紧。最后安装尾部链轮的防护罩，
并用螺丝锁紧。
6)、接入电源、气源。请注意：接入电源前请确认机器上的总电源和总气源的开关处在断
开状态。
(1)在主机的左后侧的电源端子上接入 220 伏交流电源，采用 3（L+N+E）*4 平方毫米的
国标电线。接地线系统必须规范。
(2)在主机的右前侧的空气组合的输入端接入 12*8.5 的气管，引入气源。
注意：在给机器供气前必须将引入气
