13.压料机构调整
1)松开
○
68
压料转动轴承座 1 上的螺丝可前后调整主齿轮的位置，调整到
○
73
H 轴传动主齿轮
（LS1D-06038）和从动齿轮紧密啮合，而且从动齿轮能上下顺畅的活动，然后锁紧螺丝。（如
下图）
链条
8—10mm
料槽
螺丝
P 轴 传 动
从动齿轮
P 轴 传 动
主齿轮
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 130 -
2)同步带张力的调整。张力合适的标准为：在同步带的中间施加压力。调整时，先松开马达座
上的固定螺丝，左右移动马达座，从而增大和减小同步带张力，最后锁紧固定螺丝。
14.分配头的调整
1）分配头冲程的调整
调整过程：
松开分配头气缸配套螺母，用尖嘴钳拧气缸活塞杆可调节送料行程，顺时针为缩短，逆时针
为增加，调整到气缸活塞杆完全伸出时，分配头前端夹住的料在用手上下拉动时不松不紧即可。
注:脚弯掉料为行程过长。
2) 分配头推块间隙的调整
作此调整的前提是：分配头冲程调整完毕，推块之间干净无脏物。
螺丝
气缸
气缸配套螺母
气缸活塞轴
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 131 -
调整方法：

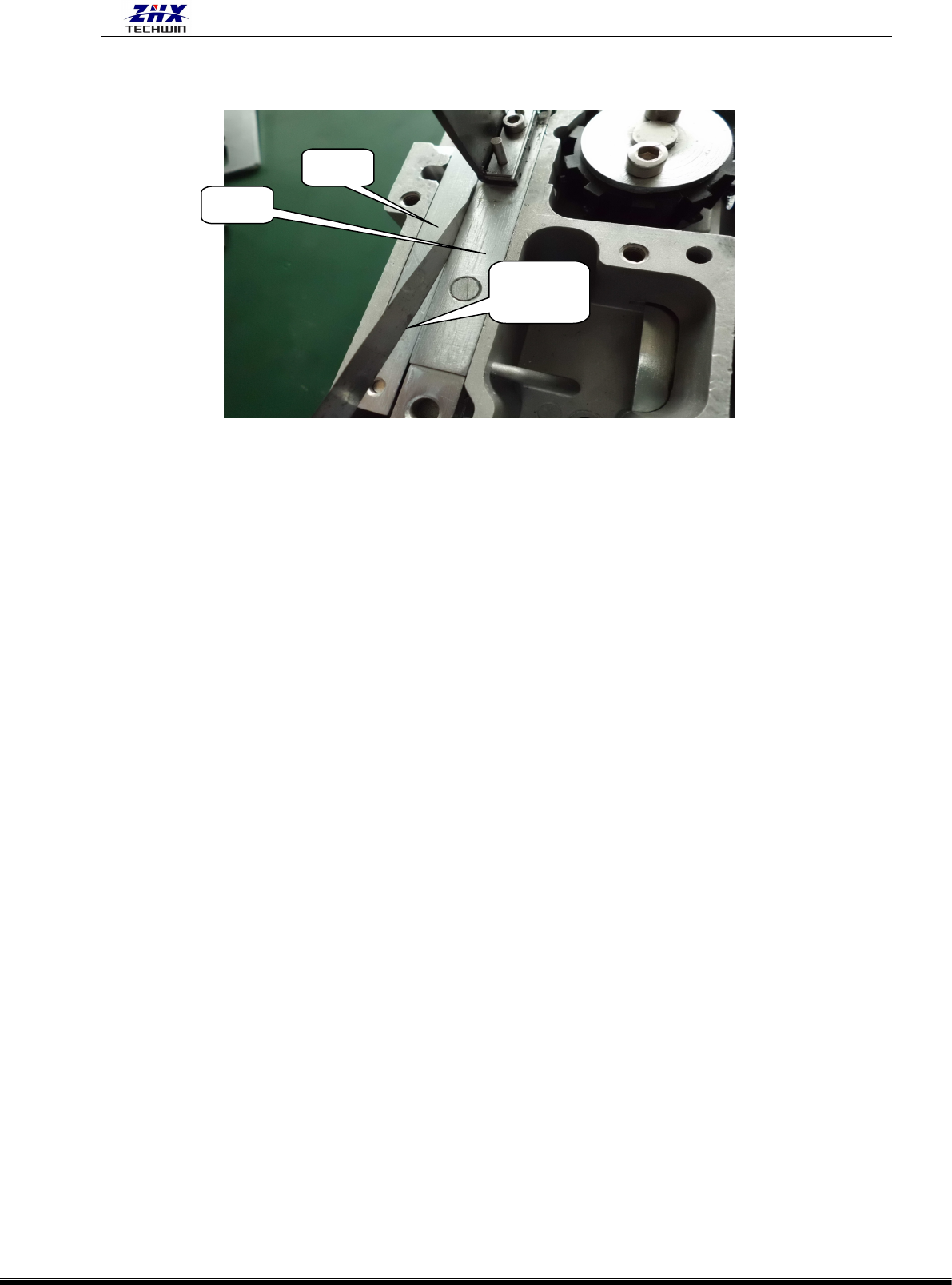

（1）拆除分配头上部的盖板，用 0.025mm 塞尺插入推块与滑块之间。如下图所示：
（2）调整调节螺钉，使塞尺在推块与本体间基本上能够移动，其间隙为 0.025mm。
3）分配头切纸刀的调整
作此调整的前提是：分配头冲程调整完毕，分配头推块的间隙调整完毕。
（1）使用推销推动滑块前移，直到滑块切刀与纸带切刀相碰为止。
（2）使用塞尺检查二把切刀之间的间隙，如果间隙为 0.038mm，则没有调整的必要，否则按下列
步骤调整：
A、松掉固定的六角螺钉 2。
B、逆、顺时针转动螺钉 1，分别可以左右移动固定座，从而增大或减小切刀间的间隙，然后再调
整调节螺钉改变其间隙达到 0.038mm。
C、锁紧螺钉 1 和 2。（参见下图。）
推块
滑块
0.025mm
塞尺
