ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 133 - 5) 元件对叉片槽中心的调整 作此调整的前提是：分配头冲程调整完毕，反转棘爪与止位销调整完毕，机器处于待机状态。 使用的工具：专用调节扳手。 调整过程： （1）先把料带装入分配头，让挡料主轮将元件送到叉片前方。 （2）关气，用推销推上叉片，直到元件与叉片接触为止。 （3）检查元件引脚是否位于叉片槽的中心。 （…
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 132 -
4) 反转棘爪（棘爪 2）与止位销的调整（参见下图。）
作此调整的前提是：分配头自机器上拆卸下来。
（1）手动操作分配头，使送料齿轮转动，并反复检查，找出棘爪 2 的端面与止位销之间间隙最
小的齿位，并作上标记，松开固定偏心轴的螺丝 。
（2）手动操作使送料齿轮再次转动，待转到有记号的位置与棘爪 2 接触时停止转动。
（3）用一字螺丝刀旋转偏心轴，增加棘爪 2 的端面与棘轮间的间隙。
（4）把一个厚度为 0.05mm 的塞尺放入棘爪 2 的端面与棘轮间。
（5）旋转偏心轴，直到塞尺在棘爪 1 与送料齿轮间不能轻易的移动。
（6）调整好后锁紧偏心轴的固定螺丝。
螺钉 1
间 隙 为
0.038mm
螺钉 2
纸带切刀
滑块切刀
固定座
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 133 -
5) 元件对叉片槽中心的调整
作此调整的前提是：分配头冲程调整完毕，反转棘爪与止位销调整完毕，机器处于待机状态。
使用的工具：专用调节扳手。
调整过程：
（1）先把料带装入分配头，让挡料主轮将元件送到叉片前方。
（2）关气，用推销推上叉片，直到元件与叉片接触为止。
（3）检查元件引脚是否位于叉片槽的中心。
（4）如元件没有位于槽中心，松掉送料轮上的两个紧固螺钉。
（5）用手转动送料轮，使元件脚位于槽中心。
（6）用分配头专用调节扳手，使挡料主轮原位不动，紧固螺钉。（附图）

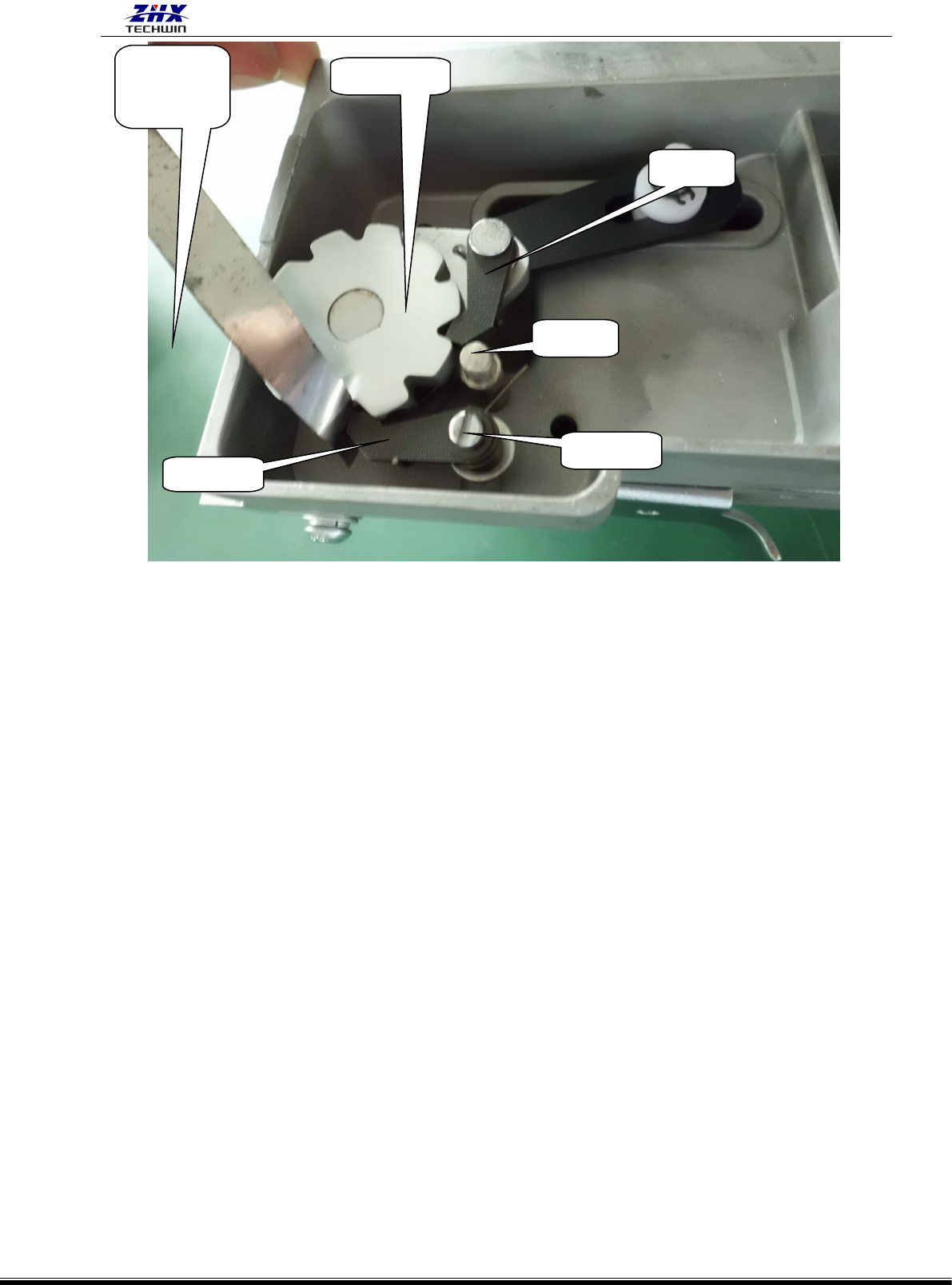

棘爪 2
送料齿轮
0.05mm 的
塞尺
棘爪 1
止位销
偏心轴
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 134 -
6) 分配头叉片与链夹的对中调整
调整前提是：元件对叉片槽中心的调整完毕，分配头冲程的调整完毕。
使用得工具：30‰标准校具。
调整过程：
（1）从挡料主轮上拆下料带。
（2）用推销推上推块，使叉片尽量前移。
（3）把 30‰标准校具放入元件传送链夹挡边与推片之间，如需校正，用专用 T 形扳手松开分
配头紧固螺钉，左右移动分配头，把链夹往左推，使得 30‰标准校具的两表面分别与元件传送
链夹挡边和分配头叉片的左边刚好接触。
（4）取出 30‰标准校具，锁紧螺钉。
（5）让叉片重复推出、回位，并再次检查是否达到上述标准，否则，重复上述调整。参见下图：

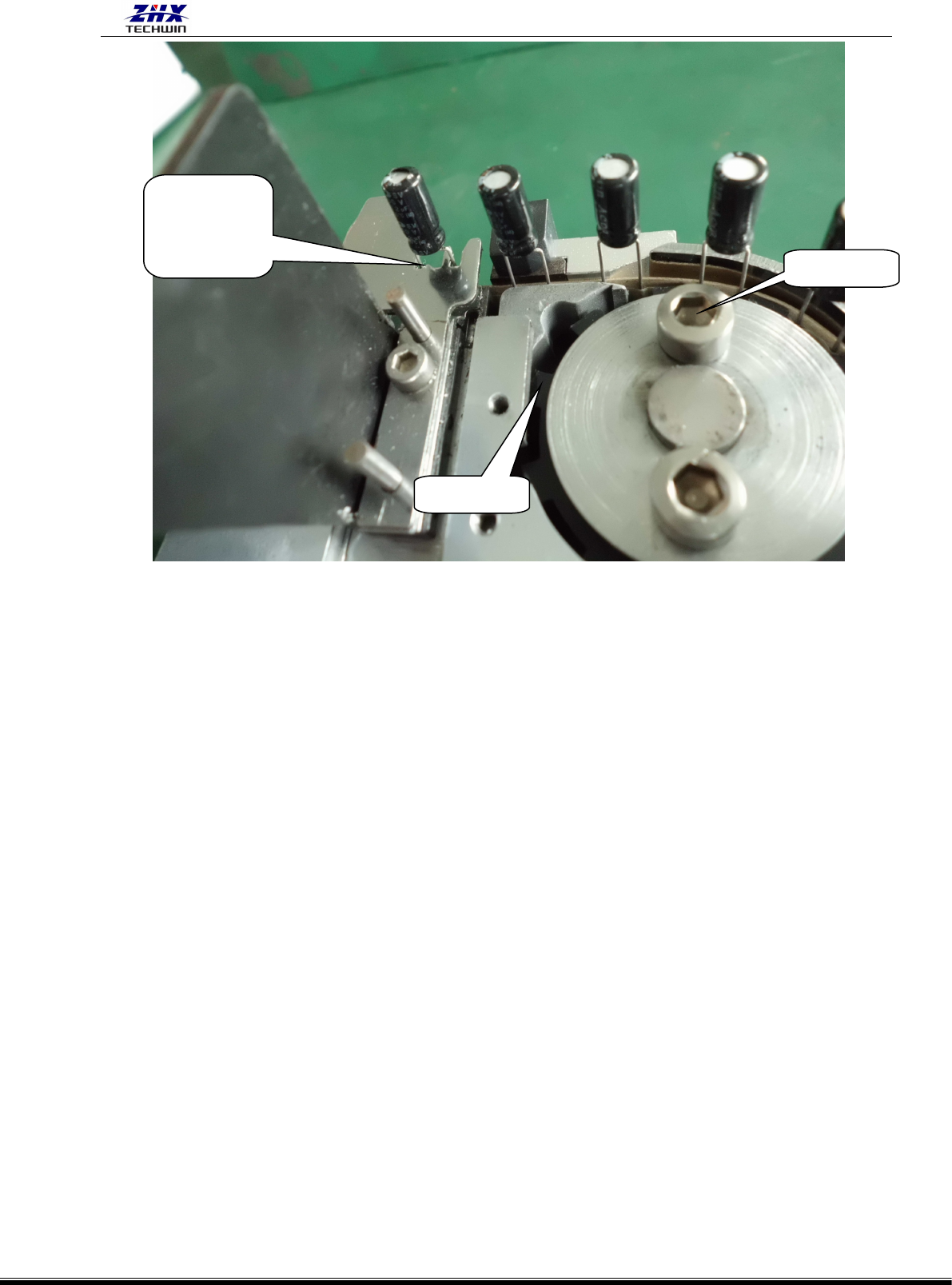

元件脚要位
于叉片槽的
中心
紧固螺钉
挡料主轮
