ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 28 -
OUT17 底座升降：底座机构的电磁阀信号。
OUT18 轨道升降
OUT19 前段电机
OUT20 中段电机
OUT21 后段电机
注：其他序号按字面理解和剩余序号未设功能仅作备用。
马达测试：
X 轴报警：当伺服驱动器与伺服马达之间断开通讯联系的报警。Y/H/P/RH/RB 和 X 轴原理一样。
伺服系统:（为各伺服轴的专用诊断区）：在各轴所对应的“行程”，“速度”框内输入极限
范围内的数值，每单击方向箭头一次，该轴就会按输入值和选择的方向移动一次，
直到碰到极限被保护。
输入信号是指各轴上的光电开关当前输出（输入给电脑）的信号状态。
1）正、负极限：分别为各轴的正负方向最大极限位置的光电开关信号的简称。
2）正、负减速：用来发出“开始减速”的信号。安装在各轴正、负极限光电开关的前面。检
测板挡住光电开关的发光口时，伺服马达开始慢慢减速，直到碰到极限才会停下来。
3）原点：设定的“零点”检测信号。
测试方法：可以用张纸条去放在各光电开关的发光口和接收光口的中间，正常情况下信号状态
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 29 -
会随着纸条的进入和离开而改变。否则可能光电开关损坏或线路异常。

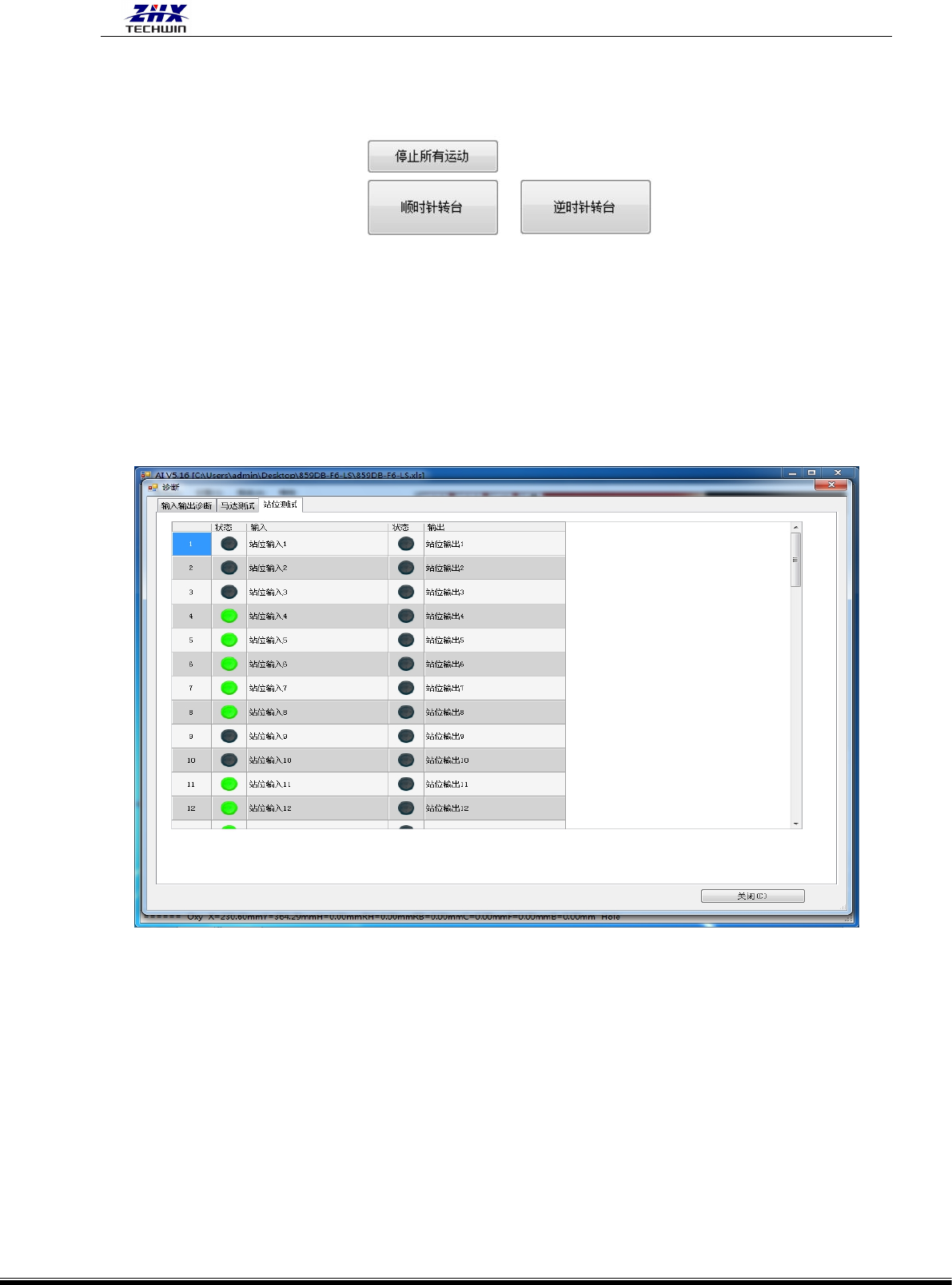

转台：
顺时针旋转 按此键一次，转台即会顺时针旋转 90 度。
逆时针旋转 按此键一次，转台即会逆时针旋转 90 度。
返回 按此键，可退出诊断，返回上一级操作系统界面。
4）站位驱动 （如下图所示）：
点击输出状态的站数就会启动机器上对应的分配头，
输入状态 在所对应的站位拉动检测感应，输入信号会高频与低频间变化。

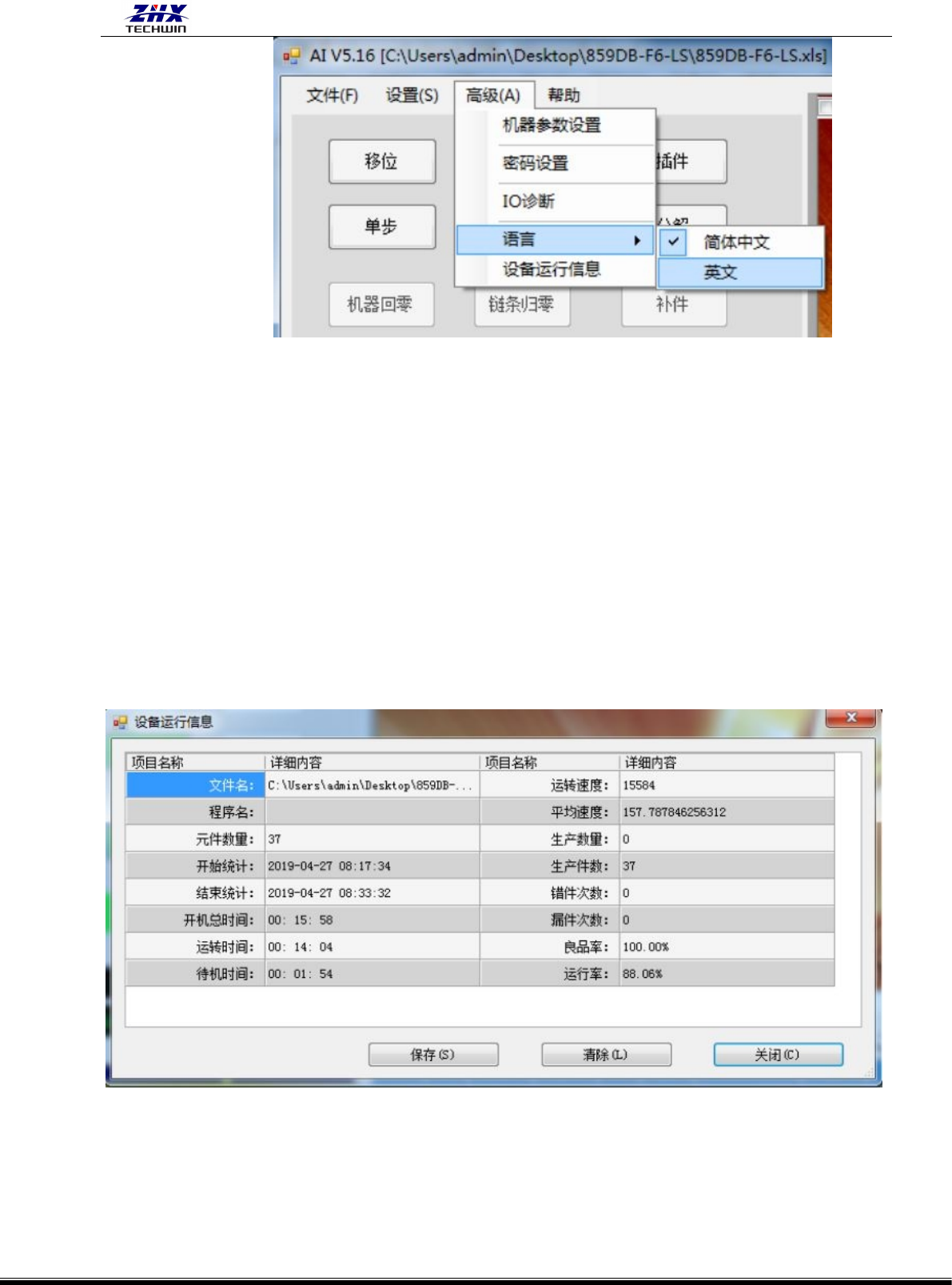

6）语言
单步 + 语言 弹出中文，English
中文： 自动插件机操作为全中文
English： 自动插件机操作为全英文
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 30 -
7）设备运行信息
如图）显示当前运行的信息，包括文件名称、程序名称、件数、统计开始、统计结束、开机
总时间、运转时间等等一系列的设备的运转信息。
生产信息：包括产量、待机时间、插件时间等信息，可将它保存，自动保存到 D 盘的“统计记
录”文件夹里的“统计计录”文件夹里，按时间命名存档，点文件下拉菜单退出生产菜单时也
会自动在这里存档。
注意：保存： 按保存键则保存在 D 盘的 AI 目录里；
清除： 按清零键则所有运转信息都为 0；
关闭： 取消上一部操作，退出运行信息栏。
