ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 31 - 8)帮助 单步 + 帮助 弹出注册， 注册：自动插件机到期系统会提示注册信息，（如有快过期的设备，请把机器码记 录下来 与 中禾旭联系） 四、操 作步骤 １)、机器通电 将主机外壳右侧的主电源断路开关旋钮打开。 ２)、机器通气 按下外壳上的“气源”按键，使底座、头部、送料在通气状态。 ３)、打开电脑 按下电脑的…
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 30 -
7）设备运行信息
如图）显示当前运行的信息，包括文件名称、程序名称、件数、统计开始、统计结束、开机
总时间、运转时间等等一系列的设备的运转信息。
生产信息：包括产量、待机时间、插件时间等信息，可将它保存，自动保存到 D 盘的“统计记
录”文件夹里的“统计计录”文件夹里，按时间命名存档，点文件下拉菜单退出生产菜单时也
会自动在这里存档。
注意：保存： 按保存键则保存在 D 盘的 AI 目录里；
清除： 按清零键则所有运转信息都为 0；
关闭： 取消上一部操作，退出运行信息栏。
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 31 -

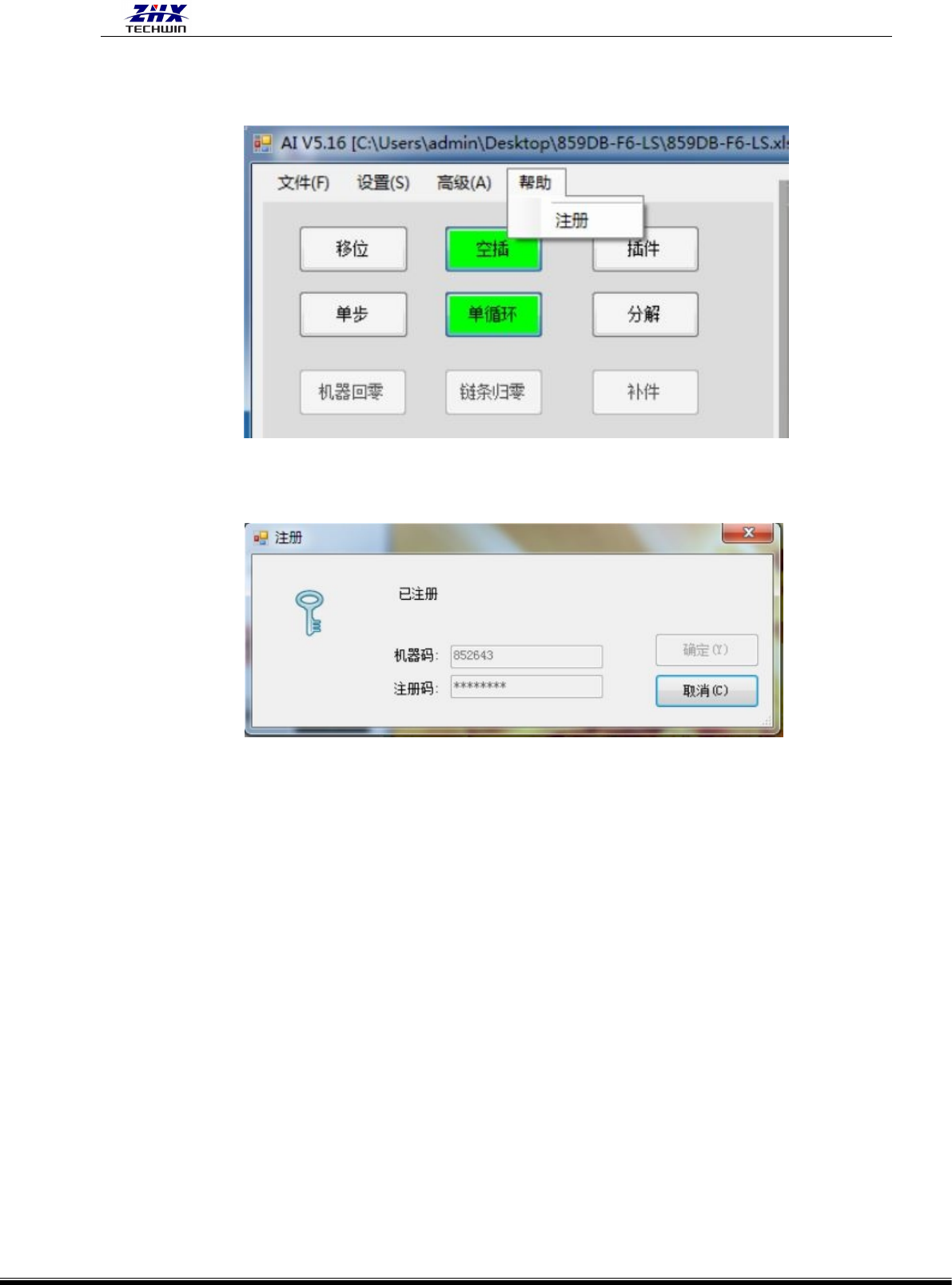

8)帮助
单步 + 帮助 弹出注册，
注册：自动插件机到期系统会提示注册信息，（如有快过期的设备，请把机器码记录下来与
中禾旭联系）
四、操作步骤
１)、机器通电 将主机外壳右侧的主电源断路开关旋钮打开。
２)、机器通气 按下外壳上的“气源”按键，使底座、头部、送料在通气状态。
３)、打开电脑 按下电脑的开机键。
４)、打开急停开关 把外壳上的急停开关顺时针旋起。（旋钮弹起。）
5)、进行诊断 看信号状态是否正常，检查动作的有、无，判断机器的控制部分是否正常。见
第三章操作，操作界面上各功能＂键＂介绍的“诊断”部分。
6)、编程 见第三章 操作，操作界面上各功能＂键＂介绍的 “程序编辑” 部分；以及第四
章 程序编辑。
7)、调入程序 单击界面“文件”，单击“打开”，再单击要执行的程序名；设置“目标数量”。
8)、先后操作“影校、移位”“影校”见第三章操作界面上各功能＂键＂介绍的 “程序编辑”
部分。执行此操作是为了检查程序内的坐标是否准确，也是检查 X\Y 工作台是否在安全范围内
移动，否则，在执行“空插”时会损坏设备。“空插”见第三章操作界面上各功能＂键＂介绍
的“空插”部分。执行此操作是为了检查插件轴是否动作正常，同时也是让各工作机构“热身”。
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 32 -
9)、上料 按照站位表和程序的要求在尾部料站的分配头上装好编带料。
10)、插件
(1) 先执行 “单步+插件 ” 检查元件插入的效果。如果插入效果不好，请参见第五章调整、
保养中的“机械、电脑参数的调整”；
(2) 插完一块板，并检查插入效果，如：元件的位置是不是正确；有没有遗漏，否则增加程序；
(3) 执行 “连续 + 插件”
11）、关机
(1)退出操作系统：见第三章 操作，操作界面上各功能＂键＂介绍的 “退出程序”部分；
(2)关电脑：见第三章 操作，操作界面上各功能＂键＂介绍的部分“关电脑”部分；
(3)关急停：压下机器外壳上的急停按钮；
(4)关主电源：将右侧的主电源断路开关拨下。
第四章 程序编辑
一、程序说明
本设备程序采用 Excel 格式编辑，使用公制绝对坐标，可以将环球机、DYNA 机、模版的程序
导入并编辑成本设备使用的程序。用实际公制坐标值乘以 100，即为机器程序内的坐标值。以
下是本设备的一个程序列子，如下表：
在线机：
离线机：
