ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 37 -
6、缓冲柱塞 7、活塞杆 8、缸筒 9、缓冲节流阀 10、导向套
11、前缸盖 12 防尘密封圈 13、磁铁 14、导向环
将气缸拆解后，先对各零部件进行清洗，再逐一润滑或密封。活塞的保养。缸活塞受气压作用产生
推力并在筒内滑动，要求活塞具有良好的活动特性，同时活塞与缸筒之间要有良好的密封，而二者
之间的密封是通过 YX 形密封圈实现的，因此 YX 形密封圈为易损件，其结构如
图 2 所示。

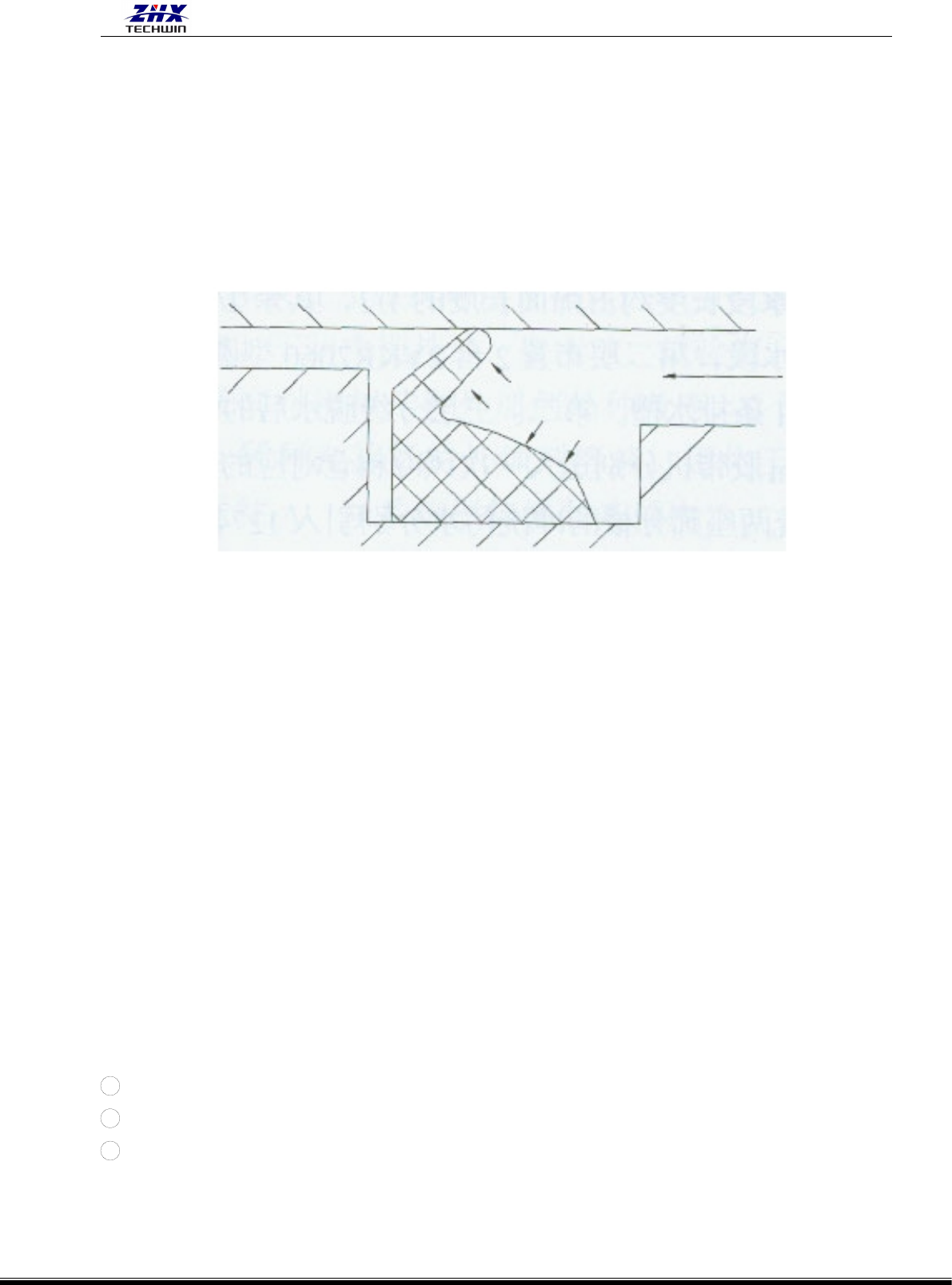

图 2：YX 型密封圈
YX 形密封圈断面有两个等脚长度的唇边，密封圈安装在活塞的沟槽中，当右侧受气压作
用时，密封圈唇部在气压作用下张开。并紧贴在缸筒壁上起密封作用。气缸拆解后注意观察，
若发现 YX 形密封圈唇部已磨平，则应将其从活塞上取下，换上新件；涂抹润滑脂。另外缓冲
柱塞与缸盖接触频繁，也应涂上润滑脂。
2)、缸盖的保养。
气缸工作时，活塞会撞击缸盖，缸盖缓冲密封圈为易损件，缓冲密封圈如果受损严重，将会使
气缸在行程终端前，缓冲柱塞与缓冲密封圈得不到良好的密封从而推动缓冲作用。长时期使用气
缸，一般都要更换密封圈，同时上润滑脂。
缸盖缓冲是个易被遗忘的角落，这里注意，拧下缓冲节流阀，要用细铁丝小心地清洗缓冲气
孔（注意不要损坏节流阀螺纹），否则，缓冲排气孔被堵住后，有可能导致活塞杆不能到位。
3)、缸筒的保养。
缸筒内壁涂润滑脂，装上活塞杆，同时用手推拉几下，以保证缸筒与活塞之间的润滑与密封量。
保养完毕即可装配，过程从省略。
――－保养气缸应注意的几个问题：
1 气缸拆解后，首先应对缸筒、活塞、活塞杆及缸盖进行清洗，去除表面的锈迹。
2 选用润滑脂成分不能含固体添加剂。
3
YX 形密封圈安装时要注意安装方向。
4)、电磁阀的保养。
---每四个月进行一次漏气检查。
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 38 -
（1）、每年 1-2 次的定期检修是电磁阀可靠工作和长寿的最佳方法。电磁阀内部的下列 4 种情
况，是妨碍电磁阀正常工作与缩短寿命的原因。
①、使用过程中介质发生变化。
②、接管内生锈。
③、空压机的油氧化，产生碳粒焦油等杂物，混入管道。
④、管道中有尘粒污垢等杂质 。
( 2 )、电磁阀线圈组件不宜拆开。
( 3 )、拆开电磁阀清洗时,可使用煤油、三氯乙烯等溶液，但应注意橡胶件可能会溶涨,因此
要更换橡胶件。
( 4 )、拆开清洗时,各零部件要按顺序放好，以便恢复安装。
5)、气源过滤器 每三个月用干净的抹布进行一次檫试清洗。
6)、油雾器 油雾器最好一周补油一次的规格，补油时，要注意油量减少情况。若耗油量太少，
应重新调整滴油量，调整后滴油量仍减少或不滴油，应检查油雾器进出口是否装反，油道是否
堵塞，所选油雾器的规格是否合适。
3.底座保养
3.1 中速插件机底座保养详解
1）拆除底座。
松开⑨垫块上的四个螺丝，拔掉
○
1
400W 伺服马达线和
○
2
光电开关线
○
21
○
35
感应器的线，松开
○
24
○
34 气缸的气管后，可以把整个底座拿下来。
2）底座本体保养。
(1）先左右旋转
○
15
底座主杆，检查
○
15
底座主杆是否磨损顺畅，如果磨损严重就需要更换，再
检查
○
29
底座报箍的螺丝有没松动，是否与
○
27
轴承座 2 有摩擦，再把
○
24
○
34
气缸拿出来，拆开
气缸，检查气缸的活塞，胶圈是否磨损，磨损更换，气缸保养详情请参照第二章保养与调整第
二条气动。
(2）松开
○
34 气缸的 4 颗螺丝，取出
○
32 顶杆，，检查
○
32 顶杆头是否磨损严重，如果磨损严重
就需要更换，在工作时会经常产生摩擦的地方均匀涂上本公司配备的雪油。
(3）定期保养
○
24
、
○
34
气缸，具体保养方法请参照第五章的气动保养。
3）底座的安装。
把保养好的底座按照刚才拆除的反顺序把它安装到机器上。注意：要装上剪脚头给底座对
中。最后锁紧螺丝即可。
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 39 -

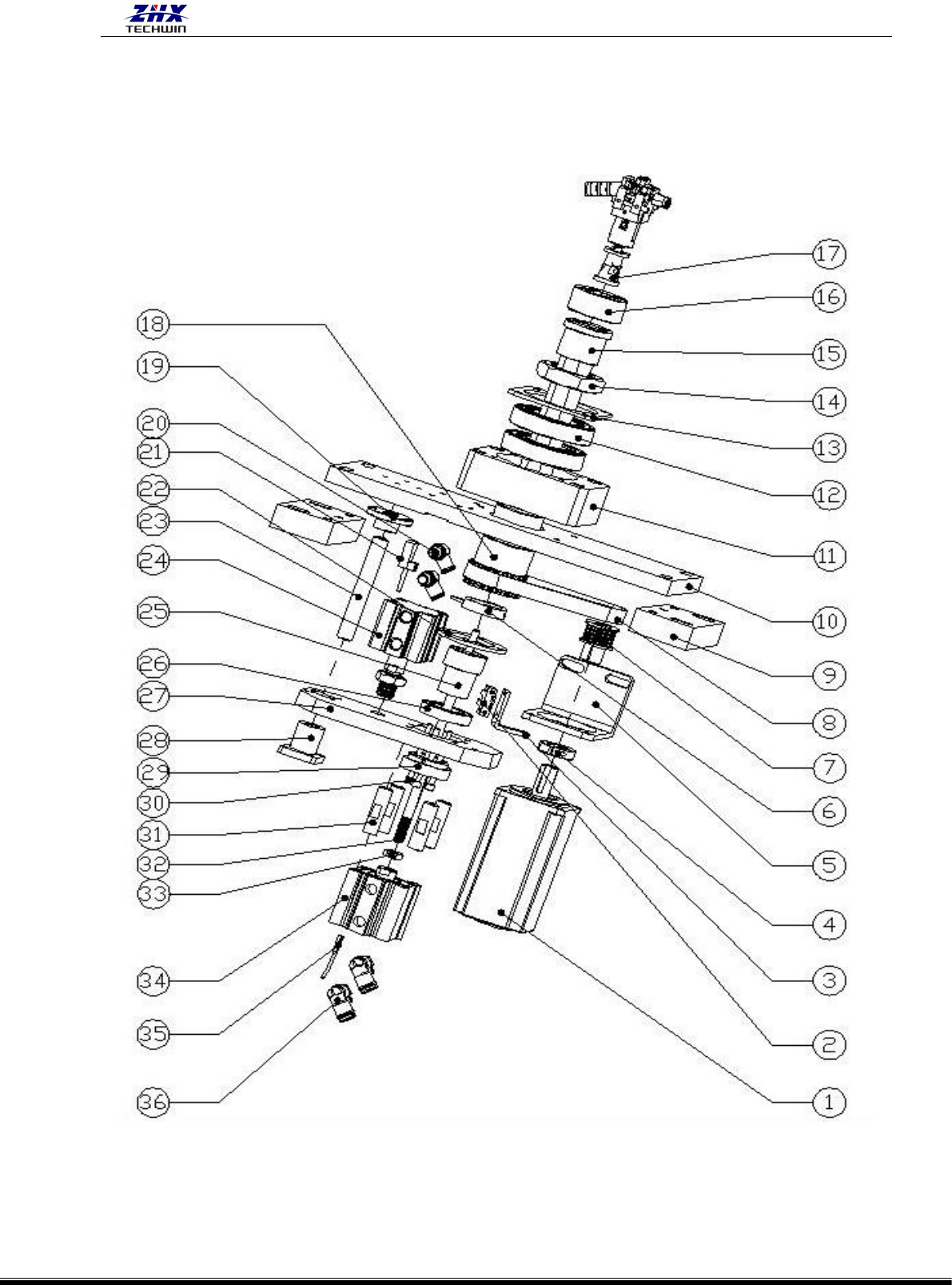

立式中速插件机底座分解示意图
