ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 47 - 序号 名 称 编 号 数量 备注 1 伺服马达 400W DZ-03002 1 2 头部转角马达座 LS1D-06026 1 3 同步轮抱箍 LS1D-07016 1 4 转角同步轮 LWGY-00018 1 5 转角度同步带 154*L*13 WJ-12203 1 6 头部轴承座 LS1D-06014 1 7…

100%1 / 155
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 46 -

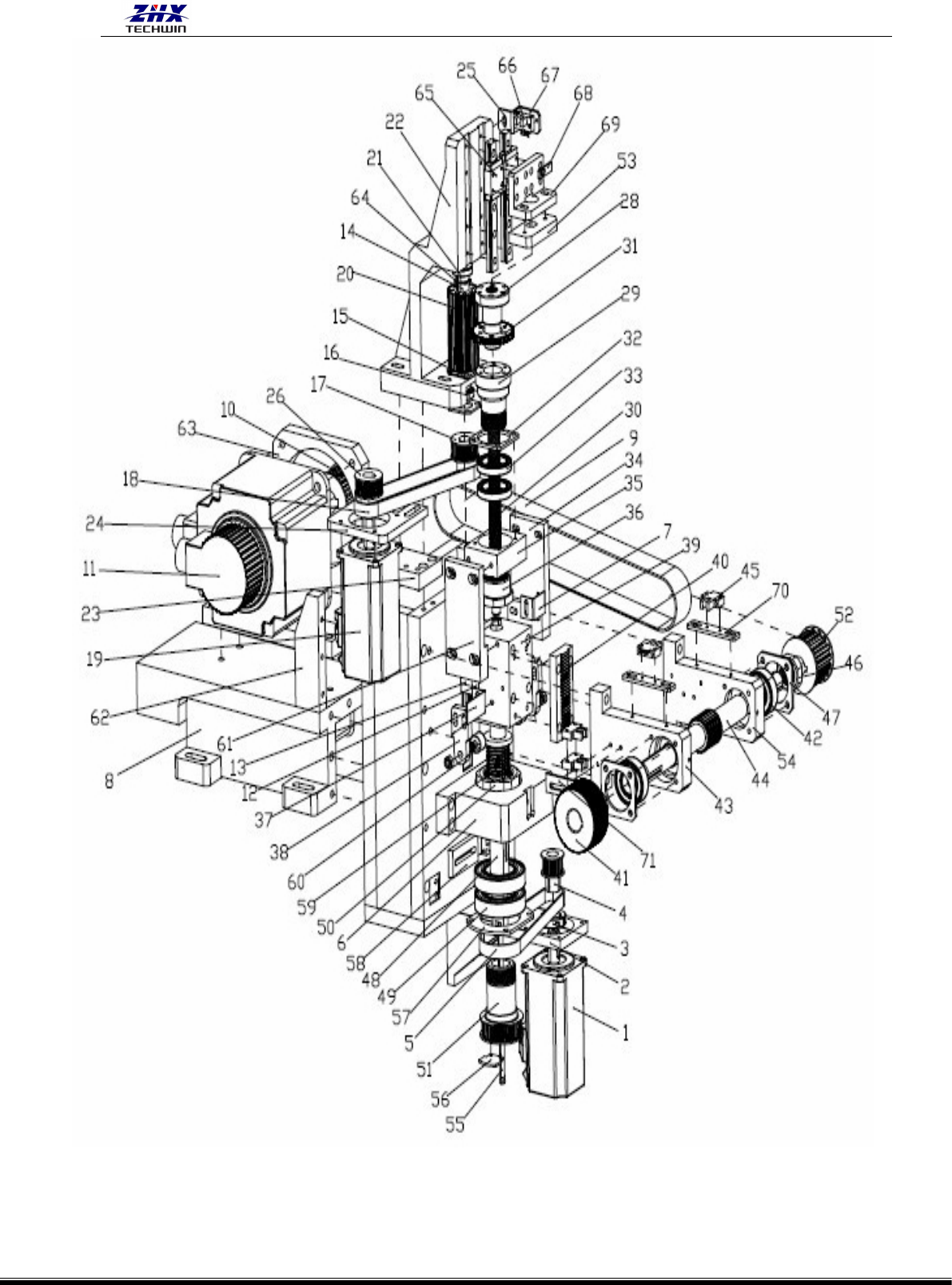

立式中速插件机头部分解示意图
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 47 -
序号
编 号
数量
备注
1
DZ-03002
1
2
LS1D-06026
1
3
LS1D-07016
1
4
LWGY-00018
1
5
WJ-12203
1
6
LS1D-06014
1
7
LS1D-06041
1
8
LS1D-06032
1
9
WJ-12201
1
10
LS1D-06011
1
11
DZ-03003
1
12
LS1D-06003
1
13
WJ-12304
1
15
LS1D-06036
1
16
WJ-12112
1
17
LS1D-06039
1
18
WJ-12202
1
19
DZ-03002
1
20
LS1D-06038
1
21
WJ-12112
1
22
LS1D-06045
1
23
LS1D-06050
1
24
LS1D-06030
1
25
LS1D-06048
1
26
LS1D-06040
1
28
LS1D-06053
1
29
LS1D-06027
1
30
LS1D-06053
1
31
LS1D-06037
1
32
LS1D-06029
1
33
WJ-12115
1
34
LS1D-06007
1
35
LS1D-06016
1
36
LS1D-06028
1
37
LS1D-06044
1
38
LS1D-06019
1
39
LS1D-06012
1
40
LS1D-06006
1
41
LS1D-06042
1
42
WJ-12116
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 48 -
43
LS1D-06018
1
44
LS1D-06005
1
45
DZ-02014
1
46
LS1D-06043
1
47
LS1D-06002
1
48
LS1D-06004
1
49
WJ-12113
1
50
LS1D-06013
1
51
LS1D-06009
1
52
LS1D-06010
1
53
LS1D-06047
1
54
LS1D-06017
1
55
LS1D-06034
1
56
LS1D-11002
1
57
LS1D-06001
1
58
LS1D-11005
1
59
LS1D-06056
1
60
WJ-12109
1
61
LS1D-06008
1
62
LS1D-06031
1
63
LS1D-06033
1
64
WJ-11310
1
65
WJ-12303
1
66
DZ-02015
1
67
LS1D-06048
1
68
LS1D-06049
1
69
LS1D-06046
1
70
LS1D-06052
1
71
LS1D-11004
1
4.2 高速插件机头部保养详解
1) 头部关键部分的拆除。先松开(71)(72)H 轴承上的四个螺丝，把(71)(72)H 轴承座拿下来，
把插件头整体拆开，把(71)固定块顺着滑杆向上取出头部关键部分。在拿下来的过程中要小心。
2) 头部关键部分的保养。
(1).先给齿轮轴、齿条、P 轴传动齿轮、P 轴传动主动齿轮和滑块里的玻珠，滑杆均匀涂上一层
美孚高级润滑脂，减少它们之间的磨损。
(2).手握住丝杆固定座往上拉（确定插件头已经被拆除），把压料丝杆拉出来，用不含纤维的
干净的布擦干净，再均匀涂上本公司配备的雪油（不必涂太多）。
(3).手握旋转固定座，把插件头主杆拉出来，用不含纤维的干净的布擦干净，再均匀涂上本公
司配备的雪油（不必涂太多）
