ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 54 -
36
压缩弹簧
LS2D-09216
2
37
连杆轴 1
LS2D-09127
1
38
弹簧垫块
LS2D-09139
1
39
复位弹簧垫圈
LS2D-09126
2
40
连接块
LS2D-09124
1
41
连杆轴 2
LS2D-09128
1
42
滚针轴承
WJ-121157
2
43
摆臂
LS2D-09123
1
44
轴向垫圈
LS2D-09132
8
45
气缸连接头
LS2D-09136
1
46
连杆轴 4
LS2D-09130
1
47
电磁阀
QD-10304
1
48
电磁阀安装座
LS2D-09144
1
49
轴 1 固定环
LS2D-09131
1
50
Φ4 定位销
LS2D-09138
1
51
挡片 2
LS2D-09143
1
52
纸带固定切刀
LS2D-09211
1
2.5/5.0 跨距
纸带固定切刀
LS2D-09104
1
7.5/10.0 跨距
53
链条导向块
LS2D-09105
1
54
3-16 销
LS2D-09215
1
55
纸带活动切刀
LS2D-09210
1
2.5/5.0 跨距
纸带活动切刀
LS2D-09103
1
7.5/10.0 跨距
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 55 -

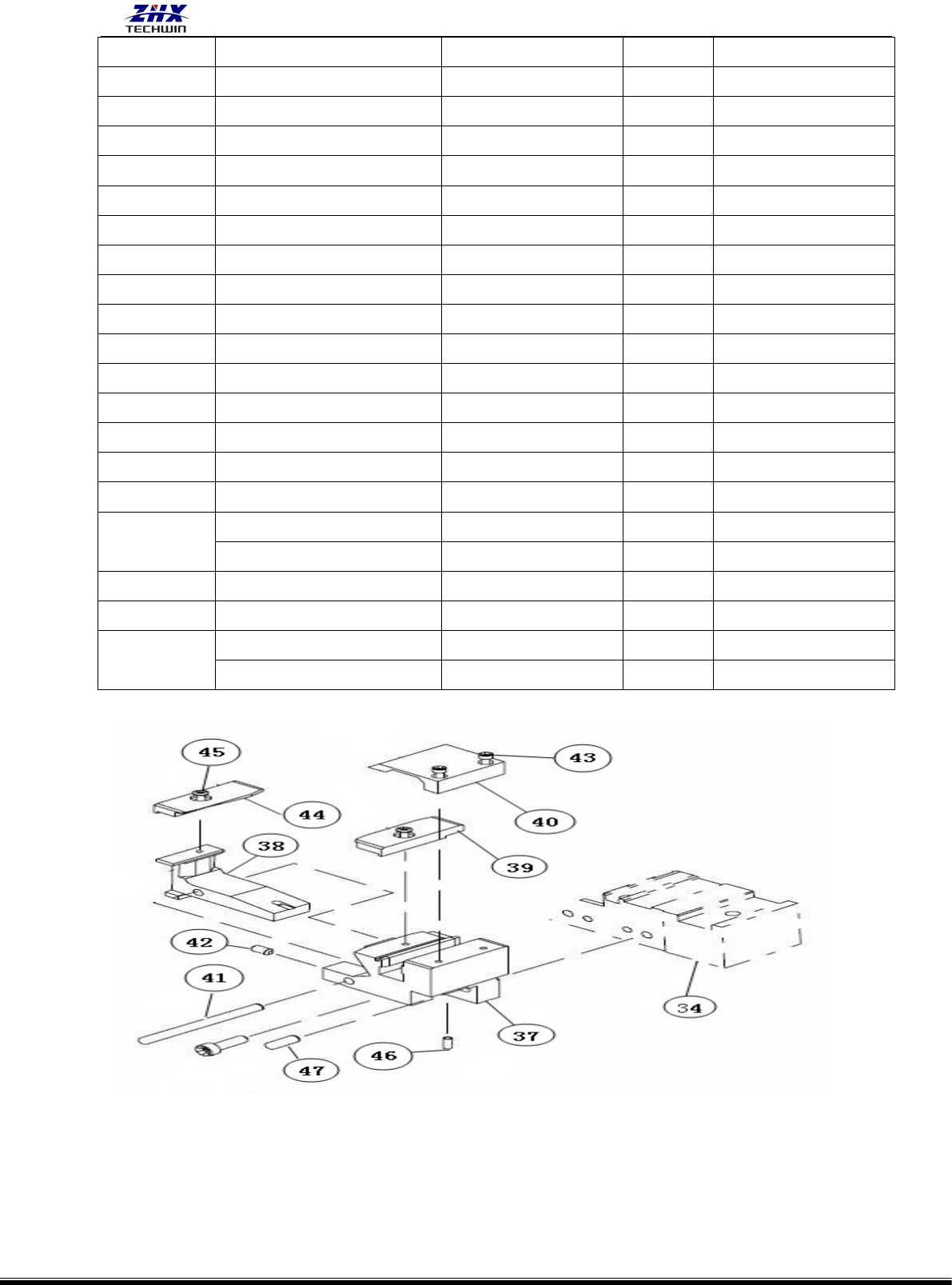

3.5/7.5/10.0 拨纸配件组合零件清单
序号
名称
编号
用量
备注
37
压纸本体
LS10-13023
1
38
活动块
LS10-13018
1
39
右压块
LS10-13016
1
40
压盖
LS10-13013
1
41
销
LS10-13019
1
42
英制基米
LS10-13020
1
43
英制杯头螺丝
LS10-13014
2
44
左压块
LS10-13017
1
45
英制半圆头螺丝
LS10-13015
2
46
弹簧
LS10-13027
2
47
销
LS10-13025
2
6.送料部分（CTA）保养
6.1 中速插件机送料部分（CTA）保养详解
1）送料部分的保养。
(1) 松开
○
15 链条护条上的螺丝，把护条拆下来用布擦干净，再涂上本公司配机的雪油即可。
（2）检查
○
28
送料挡片有没磨损，有磨损则更换。
（3) 定期保养
○
30
气缸，具体保养方法请参照第五章的气动保养。
2) 送料部分的安装。
把保养好的送料部分按照刚才拆除的反顺序把它们安装到机器上，敲进定位销，拧紧螺丝。
