ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 56 -
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 57 -

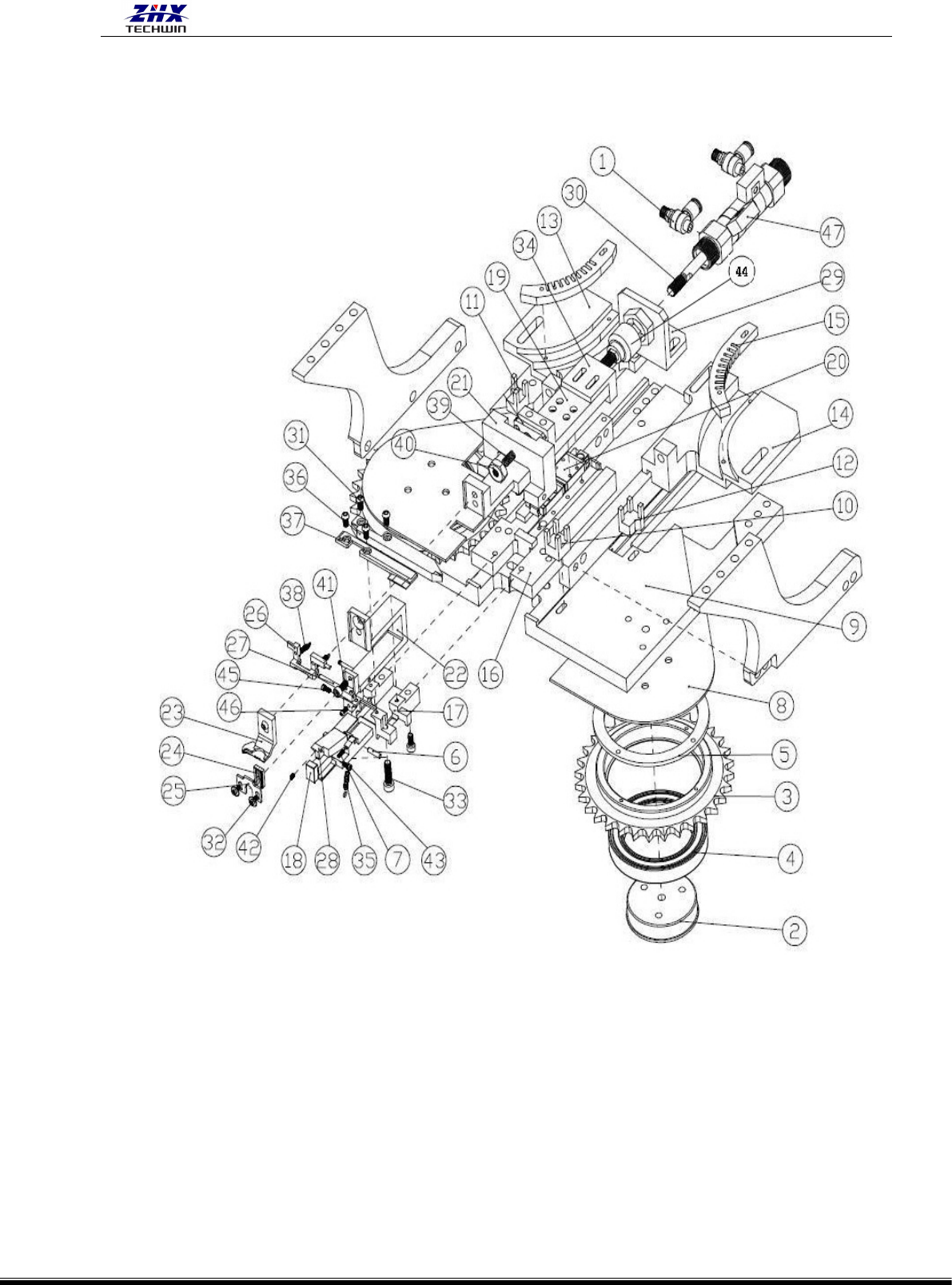

立式中速插件机送料部分（CTA）分解示意图

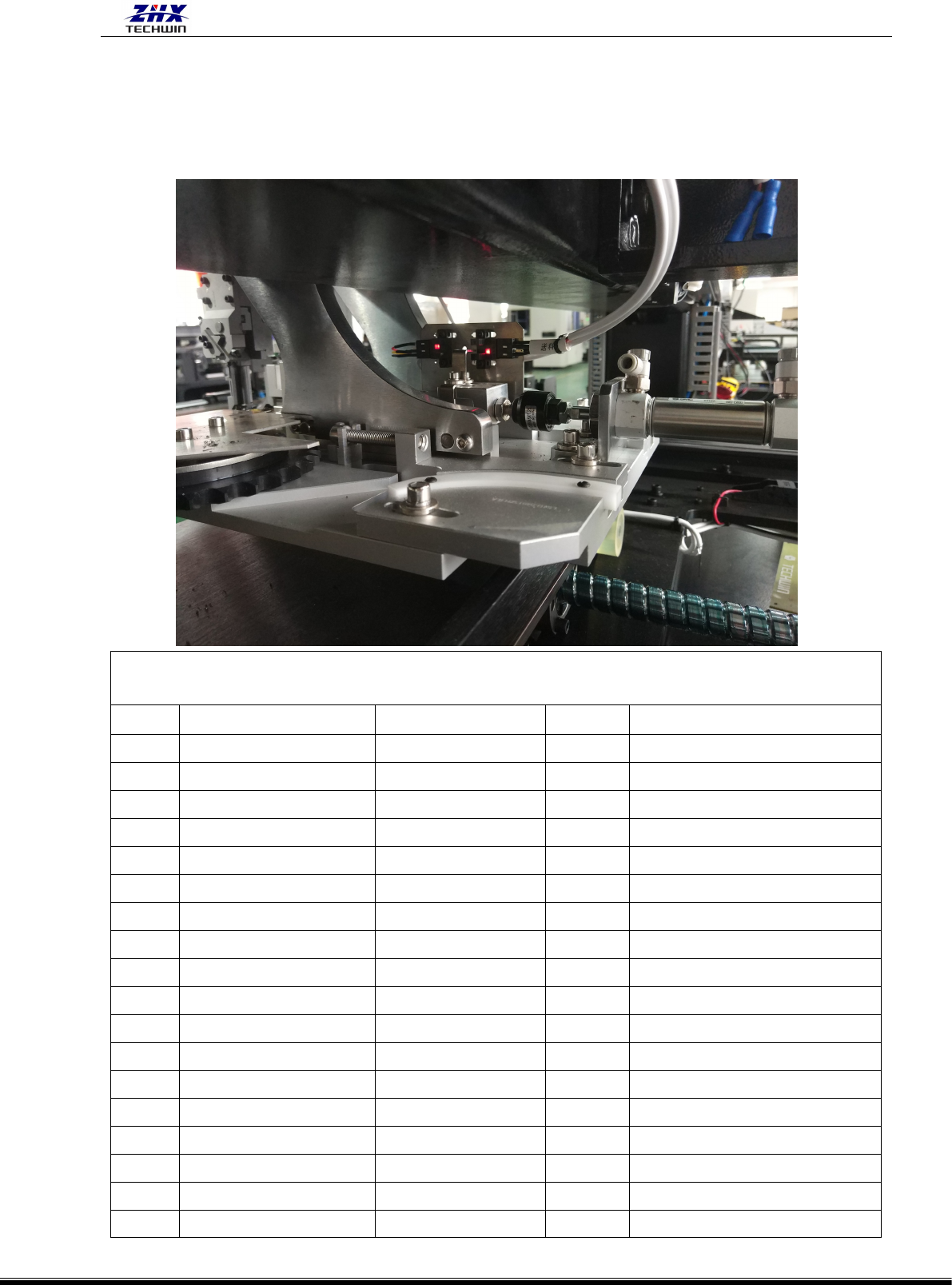

感应器安装位置如下图所示：
送料部分零件清单
序号
名称
编号
用量
备注
1
调节阀
QD-10514
2
2
滑轮本体
LS1D-04001
1
3
链轮 1
LS1D-04002
2
4
进口轴承 NSK
WJ-12133
1
5
轴承盖
LS1D-04024
1
6
卡料座销
1/8*13
2
7
基米 M3*6
WJ-11403
1
8
链轮护片
LS1D-04015
2
9
链轮盘
LS1D-04007
2
10
螺丝定位座
LS1D-04011
1
11
螺丝定位左座
LS1D-04010
1
12
螺丝定位右座
LS1D-04009
1
13
链轮张力左块
LS1D-04012
1
14
链轮张力右块
LS1D-04013
1
15
链条护条
LS1D-04014
2
16
送料滑块座
LS1D-04003
1
17
送料器铁块
LS1D-04006
1
18
卡料座子
LS1D-04005
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 58 -
19
送料导杆
LS1D-04008
1
20
线性滑块
WJ-12302
1
21
送料止动座
LS1D-04004
1
22
弯形送料器
LS1D-04021
1
23
弯形三叉推料器
LS1D-04034
1
2.5/5.0 跨距
7.5 弯形三叉推料器
LS75-02017
1
2.5/10.0 跨距
3.5 弯形三叉推料器
LS35-15006
1
2.5/3.5（内弯/外弯）
24
送料槽片（深槽）
LS1D-04033
1
2.5/5.0 跨距
7.5 送料槽片
LS75-02018
1
2.5/10.0 跨距
3.5 送料槽片（内弯）
LS35-15036
1
2.5-3.5（内弯/外弯）
3.5 送料槽片
LS35-15044
1
3.5 单跨距
25
夹料片
LS1D-04031
1
2.5/5.0 跨距、3.5 单跨距
7.5 夹料片
LS75-02019
1
2.5/10.0 跨距
3.5 夹料片
LS35-15004
1
2.5-3.5（内弯/外弯）
26
弹簧夹料器
LS1D-04030
1
27
弯型送料器转轴
LS1D-04036
1
28
送料挡片
LS1D-04029
1
29
气缸安装板
LS1D-04016
1
30
送料气缸
QD-10205
1
31
英制圆头
LS1D-04025
1
32
英制杯头
LS1D-07037
2
33
英制杯头
WJ-10707
3
34
气缸安装板 2
LS1D-04017
1
35
CTA 拉伸弹簧 2
LS1D-04039
1
36
链条护块 1
LS1D-04022
1
37
7.5 链条护块 2
LS75-02039
1
38
CTA 拉伸弹簧 1
LS1D-04038
2
39
M6 螺丝
LS1D-04019
1
40
M6 螺母
WJ-11211
1
41
黑色圆头
WJ-10132
1
42
基米
WJ-11401
1
43
黑色杯头
WJ-10102
1
44
活动接头
LS1D-04028
1
45
黑色杯头（同 32）
LS1D-07037
1
46
黑色圆头（同 31）
LS1D-04025
1
47
磁性开关 D-C73
DZ-02023
2
已用 671 光电开关代替
6.2 高速插件机送料部分（CTA）保养详解
1）送料部分的保养。
(1). 每天在(19)跟(44)磨擦处加润滑油,同时保证(48)与(44)之间润滑油。
