ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 65 -

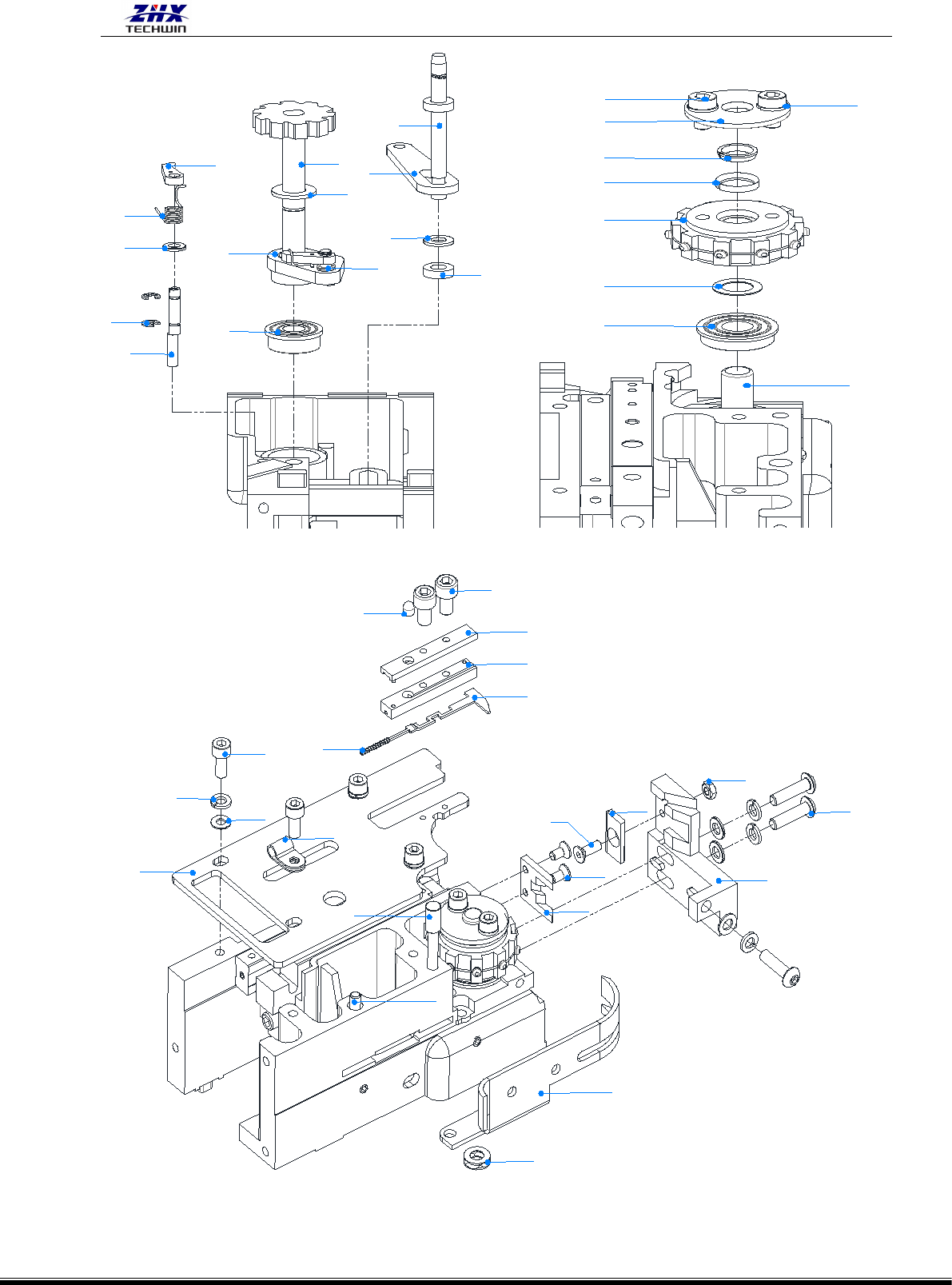

39
44
41
40
50
46
52
47
42
49
48
51
43
45
5 8
5 7
5 6
5 5
5 4
5 3
4 7
3 9
5 9
75
76
80
7967
81
66
78
65
63
62
61
64
60
68
74
72
77
69
70
71
73
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 66 -

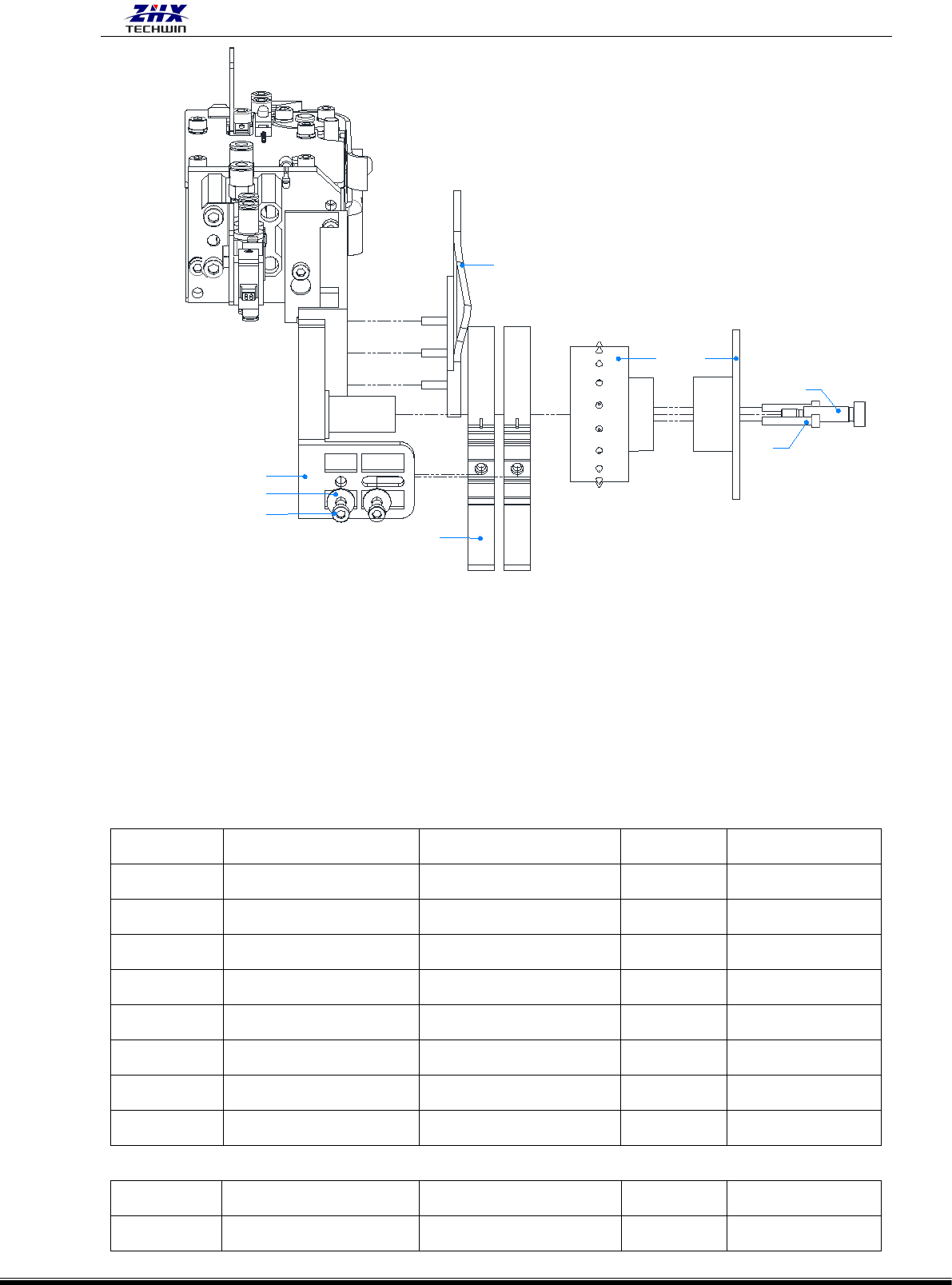

87
88
8685
84
83
89
90
82
12.7 标配站位清单明细
序号
名称
编号
用量
备注
1
站位本体
LS1D-02030
1
2
气缸固定板
LS1D-02026
1
3
气缸
QD-10209
1
4
气接
QD-10105
2
5
电磁阀座
LS1D-02035
1
6
电磁阀
QD-10330
1
7
调速阀
QD-10584
2
8
气接
QD-10103
3
9
送料滑块
LS1D-02009
1
10
滑块切刀
LS1D-02010
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 67 -
11
纸带垫片
LS1D-02011
1
12
送料杆
LS1D-02012
1
13
送料滑块 2
LS1D-02013
1
14
弹簧销
LS1D-02014
1
15
勾料抓顶拼
LS1D-02016
1
16
勾料爪定位拼
LS1D-02017
1
17
站位叉型推片
LS1D-02018
1
18
站位弯型推片
LS1D-02019
1
19
站位感应挡片
LS1D-02024
1
20
气缸连接头
LS1D-02025
1
21
勾料爪顶拼弹簧
LS1D-02039
1
22
站位滑块弹簧
LS1D-02040
1
23
站位叉型推片垫片
LS1D-02043
1
24
推片定位销
LS1D-02045
2
25
站位滑块调节块
LS1D-02053
1
26
套环
LS1D-02068
1
27
勾料爪
LS75-02010
1
28
空心销 5X16
WJ-11510
1
29
机米 M4x8
WJ-11406
1
30
机米 M6x16
WJ-11414
1
31
黑色杯头 M3x10
WJ-10102
1
32
黑色平头 M2.5x5
WJ-10514
2
33
黑色平头 M4x8
WJ-10506
1
34
机米 M3x3
WJ-11401
3
35
机米 M8x30
WJ-11417
1
36
机米 M4x4
WJ-11404
1
37
勾料爪限位块
LS1D-02095
1
38
黑色杯头 M4x16
WJ-10110
2
39
送料齿轮
LS1D-02004
1
40
送料杆
LS1D-02012
1
41
连板
LS1D-02029
1
42
可调棘爪拼
LS1D-02032
1
43
送料齿轮垫块
LS1D-02033
1
44
连接垫块
LS1D-02034
2
45
送料齿轮滑块
LS75-02001
1
46
棘爪 1
LS75-02004
2
47
轴承(FR6ZZ)
WJ-12101
2
48
M5 平垫
WJ-11111
1
49
E 型外卡 4
WJ-11302
2
50
M6 垫片（薄）
WJ-11147
1
51
扭簧
LS1D-02037
1
52
扭簧
LS1D-02038
1
53
卷料轮垫圈
LS1D-02069
1
