ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 69 -
88
M4X25 黑色杯头
WJ-10112
2
89
M5 垫片（厚）
WJ-11112
2
90
M5X16 白色杯头
WJ-10217
2

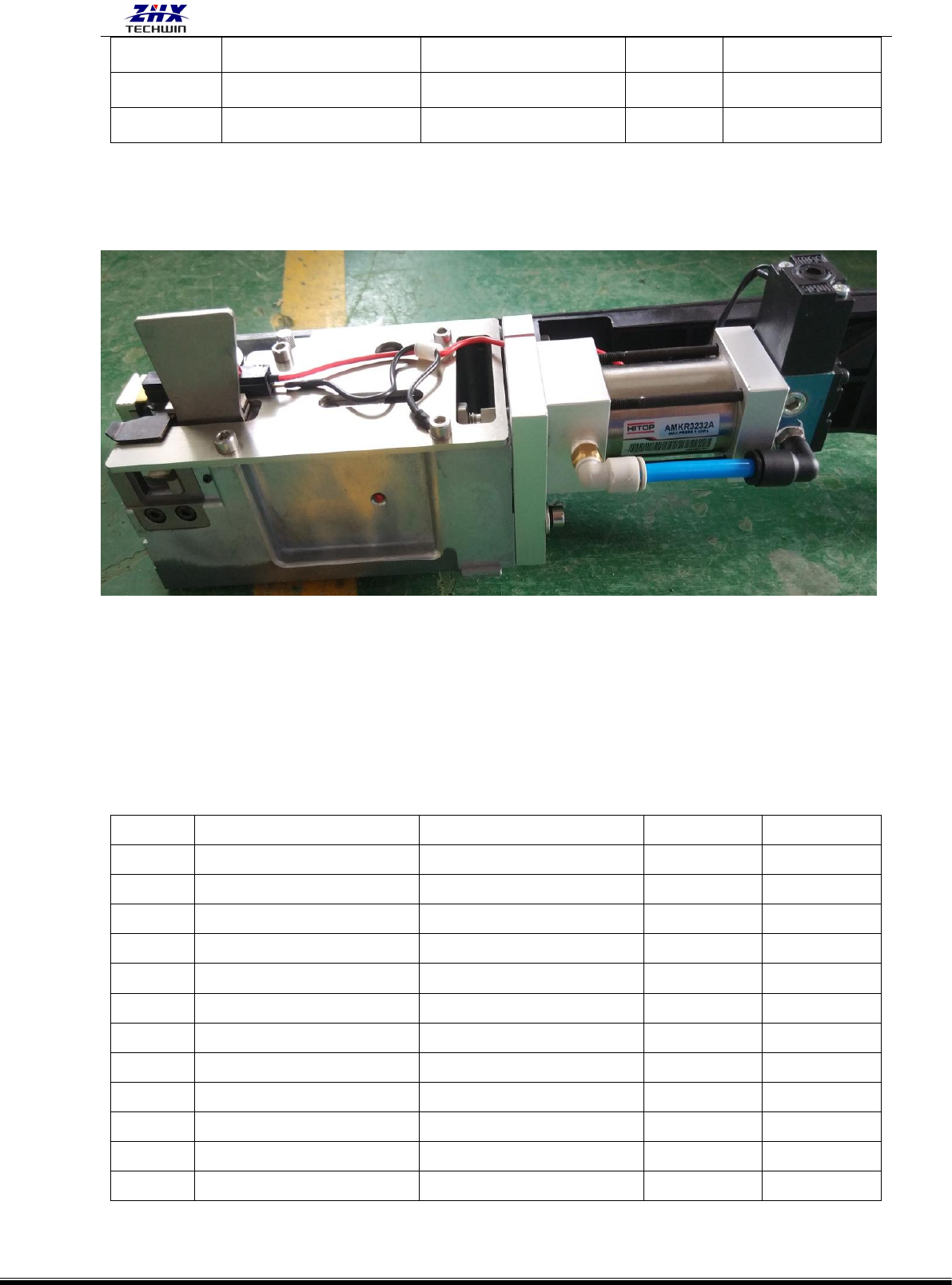

8.高配版站位
高配版站位前半部分与上面站位相同，后半部分零件编号如下：
序号
名称
编号
用量
备注
1
气缸固定板
LS1D-02065
1
2
气缸连接头
LS1D-02066
1
3
紧定螺丝 M8X30
LS1D-02067
1
4
气接
QD-101044
1
5
L 型气接头
QD-10147
1
6
站位气缸
QD-10284
1
7
（MAC 交流）电磁阀
QD-10320
1
8
螺母
WJ-11209
1
9
E 型卡簧
WJ-11303
1
10
E 型卡簧
WJ-11306
1
11
外卡簧
WJ-11307
1
12
外卡簧
WJ-11317
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 70 -
9.插件头保养
１）插件头的拆卸。
松开(8)螺丝，然后拔出(6)(7)销，再拨开(9)压紧块，就可以把整个插件头拿下来。
２）插件头的保养。
(１).先松开(16)螺丝，就可把(13)插件头滑盖拿开，把(12)异型滑块、（22）导套、(21)梅
花滑块和顶料机构拆出来，用不含纤维的干净的布擦干净，再均匀涂上本公司配机的雪油。
(2).用手压一下(26)打料头，检查(25)打料销里面的(24)压杆滑块弹簧是否有张力，如果没
有就要更换。
(3).用左手握住顶料机构的(33)三角滑块，再用右手向下压(35)夹紧块，这时夹紧块就会随
着(29)主爪向下移动，左右边爪也会随之张开，当压紧块下移到一定位置时就可以把压紧块
拉开，拉出时小心点，不要让里面的(28)边爪弹簧和(24)主爪弹簧弹飞出去，然后检查弹簧
有无张力，若无就需要更换，再在弹簧上均匀涂上本公司配机的雪油。
(4).检查(29)主爪、(30)左边爪、(35)夹紧块、(27)右边爪有没有磨损，如果有就需要更换。
３）插件头的安装。
把保养好的插件头按照刚才拆卸的反顺序安装起来，再装到机器上，最后检查每一个
螺丝是否有松动。
