ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 72 -
2
3
40
4
39
5
22
7
8
9
10
11
12
21
13
15
18
19
17
24
16
23
20
25
26
31
29
28
27
32
30
33
34
35
36
14
37
38
41
1
14
14
8
8
6
16
立式插件头分解示意图

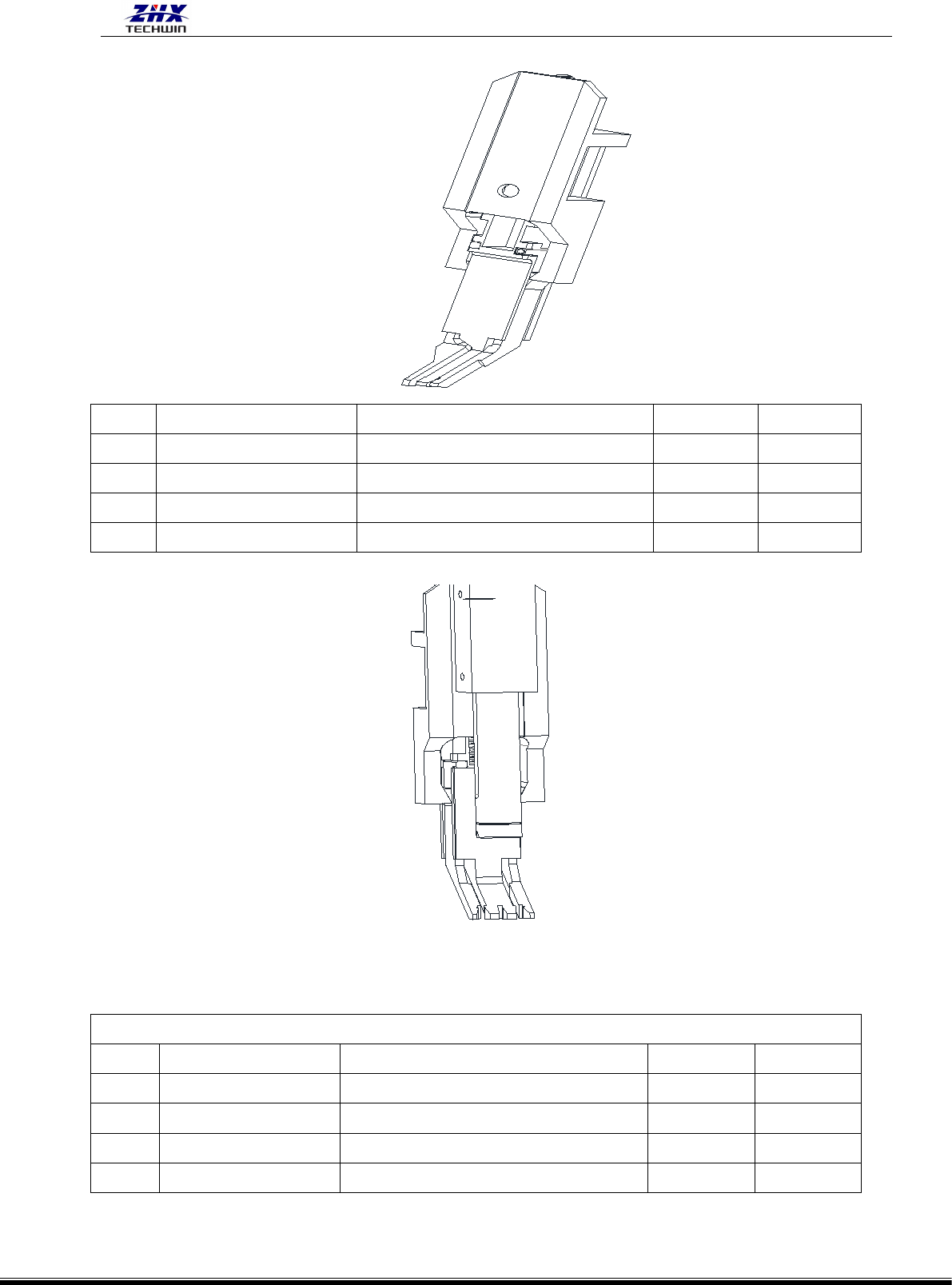

序号
名称
编号
用量
备注
1
插件两端螺丝
LS1D-13024
2
2
M4 平垫
WJ-11121
2
3
垫片
LS1D-13003
1
4
调整块
LS1D-13002
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 73 -
5
插件头本体
LS1D-13009
1
6
3.175x38 销
LS1D-13030
1
7
插件头上部销 2
LS1D-13046
1
8
6-32*3/16 机米
LS1D-13040
4
9
压紧块
LS1D-13012
1
10
压紧块机米
LS1D-13026
1
11
1/4-20 螺母
LS1D-13039
1
12
异型滑块
LS1D-13007
1
13
插件头盖子
LS1D-13010
1
14
插件头对中机米
LS1D-13023
3
15
销
LS1D-13029
2
16
螺丝
LS1D-13025
6
17
倒角垫片
LS1D-13031
1
18
垫块
LS1D-13005
1
19
滑轮
LS1D-13032
1
20
偏心销
LS1D-13008
1
21
梅花滑块
LS1D-13013
1
22
导套
LS1D-13004
1
23
3/16x12 实心销
LS1D-13042
2
24
压杆滑块弹簧
LS1D-13020
1
25
打料销
LS1D-13006
1
26
胶头
LS1D-13041
1
27
左边爪
LS1D-13043
1
28
边爪滑块弹簧
LS1D-13022
2
29
主爪
LS1D-13045
1
30
右边爪
LS1D-13044
1
31
主爪螺丝
LS1D-13027
2
32
M4 平垫
WJ-11121
2
33
三角滑块
LS1D-13011
1
34
主爪滑块弹簧
LS1D-13021
1
35
夹紧块
LS75-02035
1
36
6-32 螺母
LS1D-13038
3
37
M4x6 黑色杯头
WJ-10106
1
38
弹簧片
LS1D-13017
1
39
斧型件
LS1D-13001
1
40
轴承
WJ-12103
1
41
销
LS1D-13036
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 74 -
序号
名称
编号
用量
备注
1
2.5 主爪
LS25-13001
1
2
2.5 左边爪
LS25-13002
1
3
2.5 右边爪
LS25-13003
1
4
7.5 夹紧块
LS75-02035
1
2.5/5.0 跨距（老款 10MM)
序号
名称
编号
用量
备注
1
左边爪
LS1D-13014
1
2
主爪
LS1D-13015
1
3
右边爪
LS1D-13016
1
4
夹紧块
LS1D-13019
1
