ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 78 -

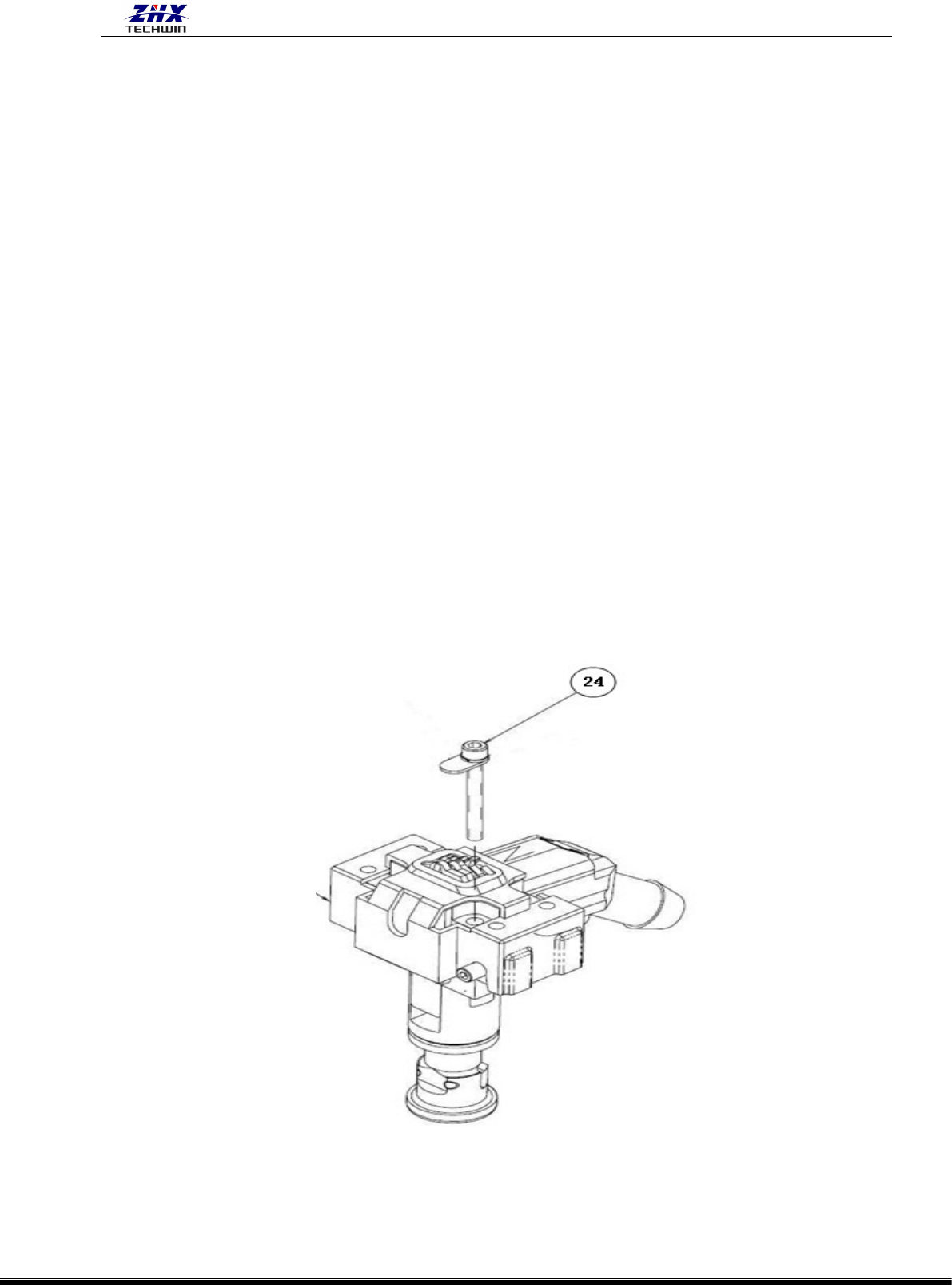

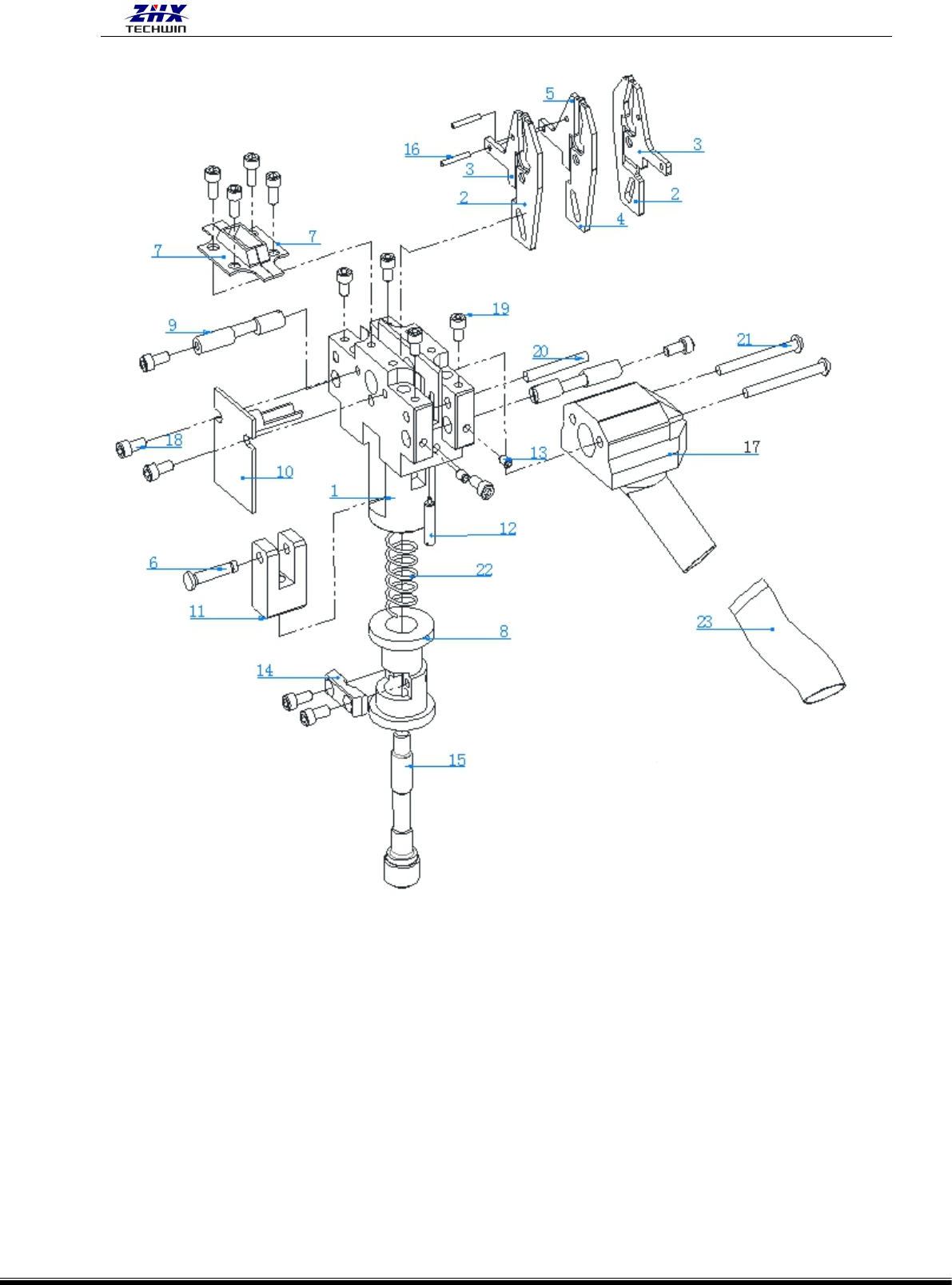

10.剪脚头保养
１）剪脚头的拆卸。
松开
○
1 WJ-10149 上较大的四个剪脚头固定螺丝，松开（9）LS1D-07034 上的螺丝，把检
测线拉出来，就可以把整个剪脚头拿出来。
2）剪脚头的保养。
(１).松开（7）上的螺丝，然后松开(10)、(20)、(19)上的螺丝把(20)拉出来，再把(6)给拉
出来，这样就可以把剪脚刀(2) (3) (4) (5)拿出来了，用不含纤维的干净的布把剪脚刀
擦干净，检查剪脚刀有没有磨损，磨损程度是多少，看是否需要更换。
(２).用不含纤维的干净的布把(6)擦干净，再涂上少许本公司配机的雪油。
(３).注意(3) (5)尾部部分和(9)之间的距离要在 0.3 毫米左右，太小会导致“插件检测”无
法检测，太大又会检测不到，它们的距离大小可以通过扭动(9)来实现，距离调好后，就
不要再随便去动它，并锁定(18)螺丝。
3）剪脚头的安装 。
把保养好的剪脚头按照刚才拆卸的反顺序重新把它装起来，再装到机器上，最后检查每个
螺丝有没有松动。
