2.5/5.0 剪脚头零件明细
序号
名称
编号
用量
备注
1
剪脚头
LS1D-07015
1
2
剪脚弯刀
LS1D-07041
2
短脚刀系列
3
剪脚切刀
LS1D-07043
2
4
剪脚弯刀
LS1D-07041
1
5
剪脚切刀
LS1D-07044
1
6
销
LS1D-07026
1
7
剪脚头刀盖
LS1D-07051
2
8
调节座
LS1D-07029
1
9
检测杆
LS1D-07034
2
10
线脚漏槽
LS1D-07036
1
11
剪脚小滑块 5
LS1D-07031
1
12
剪脚头内弹簧螺丝
LS1D-07032
2
13
带胶机米螺丝
LS1D-07040
4
14
连杆固定块
LS1D-07030
1
15
调节座连杆
LS1D-07028
1
16
空心销 1.5X10
WJ-11509
2
17
底座漏斗
LS1D-07027
1
18
英制螺丝
LS1D-07037
12
19
英制螺丝
LS1D-07073
4
20
Pin（剪脚器用）
LS1D-07033
2
21
底座漏斗螺丝
LS1D-07039
2
22
剪脚头弹簧
LS1D-07046
1
23
软胶管
LS1D-07045
1
24
螺丝
WJ-10149
4
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 81 -
16
19
2
3
20
4
5
21
17
23
15
14
8
11
22
6
12
13
18
10
1
9
7
3
2
7

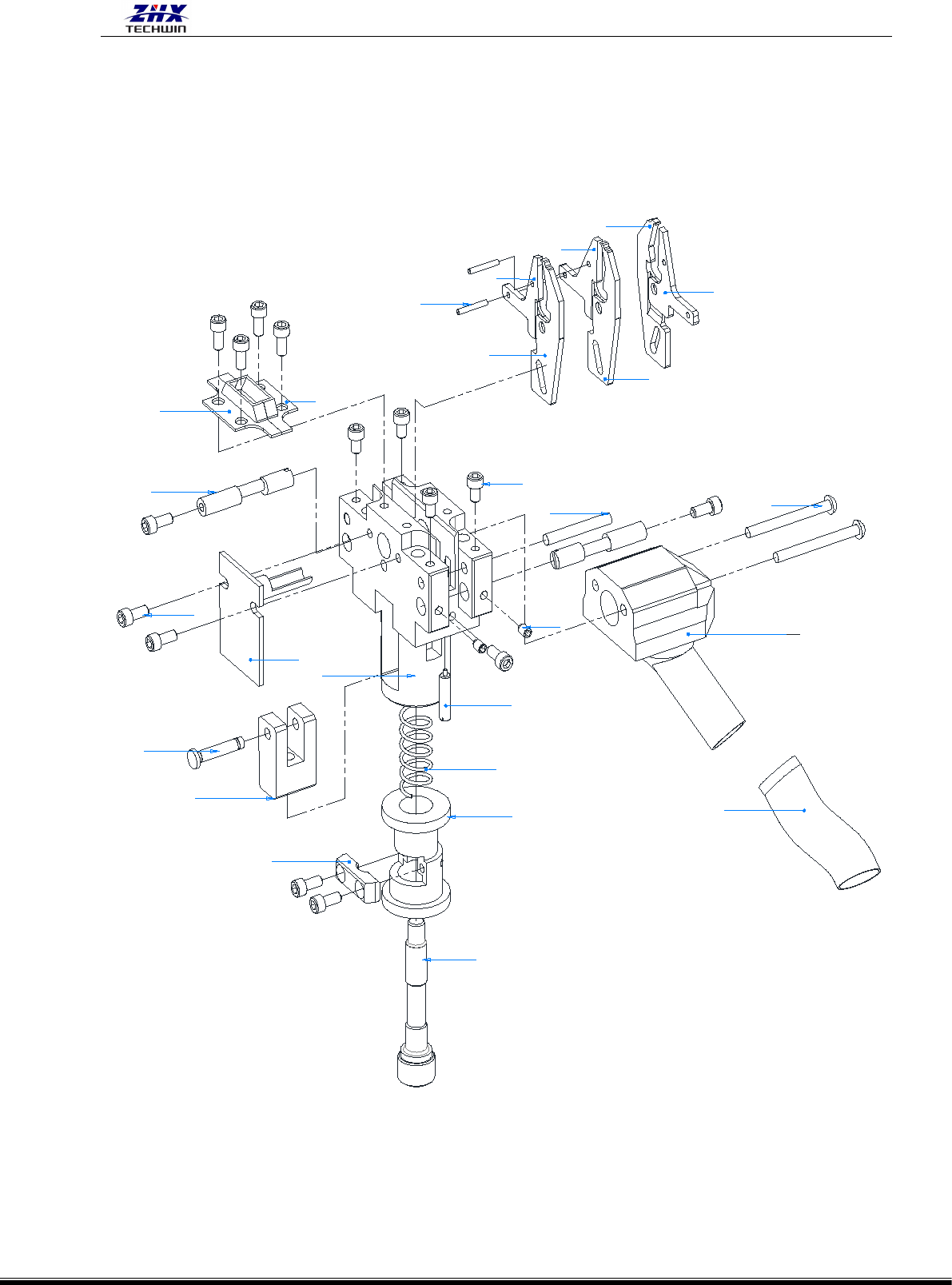

5.0剪脚头
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 82 -
2.5/5.0 剪脚头零件明细
序号
名称
编号
用量
备注
1
剪脚头
LS1D-07015
1
2
7.5 剪脚弯刀 2
LS75-02024
2
3
7.5 剪脚切刀 1
LS75-02027
1
4
7.5 剪脚切刀 2
LS75-02026
2
5
7.5 剪脚弯刀 1
LS75-02029
1
6
销
LS1D-07026
1
7
剪脚头刀盖
LS1D-07051
2
8
调节座
LS1D-07029
1
9
检测杆
LS1D-07034
2
10
线脚漏槽
LS1D-07036
1
11
剪脚小滑块 5
LS1D-07031
1
12
剪脚头内弹簧螺丝
LS1D-07032
2
13
带胶机米螺丝
LS1D-07040
4
14
连杆固定块
LS1D-07030
1
15
调节座连杆
LS1D-07028
1
16
空心销 1.5X10
WJ-11509
2
17
底座漏斗
LS1D-07027
1
18
英制螺丝
LS1D-07037
12
19
英制螺丝
LS1D-07073
4
20
Pin（剪脚器用）
LS1D-07033
2
21
底座漏斗螺丝
LS1D-07039
2
22
剪脚头弹簧
LS1D-07046
1
23
软胶管
LS1D-07045
1
24
螺丝
WJ-10149
4
