ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 85 - 3 3 1 1 3 1 1 2 4 2 2 2 0 2 3 2 1 2 7 2 5 2 9 3 0 2 6 2 8 4 8 7 1 5 1 7 1 6 1 8 6 2 9 1 1 0 1 4 1 2
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 84 -
2.5/3.5/5.0（3.5 内弯）剪脚头零件明细
序号
名称
编号
用量
备注
1
剪脚弯刀 2
LS1D-07041
2
2
3.5 剪脚切刀 2（内弯）
LS35-15014
1
3
剪脚切刀 1
LS1D-07044
1
4
剪脚弯刀 1
LS1D-07042
1
5
剪脚切刀 2
LS1D-07043
1
6
3.5 剪脚弯刀 3（内弯）
LS35-15008
1
7
3.5 剪脚切刀 3（内弯）
LS35-15007
1
8
7.5 剪脚头本体
LS75-02031
1
9
销
LS1D-07026
1
10
保护罩
LS35-15035
1
11
剪脚头刀盖
LS1D-07051
1
12
线脚漏槽
LS1D-07036
1
13
调节座
LS1D-07029
1
14
连杆固定块
LS1D-07030
1
15
检测杆
LS1D-07034
2
16
底座漏斗
LS1D-07027
1
17
Pin（剪脚器用）
LS1D-07033
2
18
7.5 剪脚头小滑块
LS75-02030
1
19
调节座连杆
LS1D-07028
1
20
剪脚头弹簧
LS1D-07046
1
21
英制螺丝
LS1D-07037
10
22
剪脚头内弹簧螺丝
LS1D-07032
2
23
带胶机米螺丝
LS1D-07040
4
24
英制螺丝
LS1D-07073
4
25
底座漏斗螺丝
LS1D-07039
2
26
软胶管
LS1D-07045
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 85 -

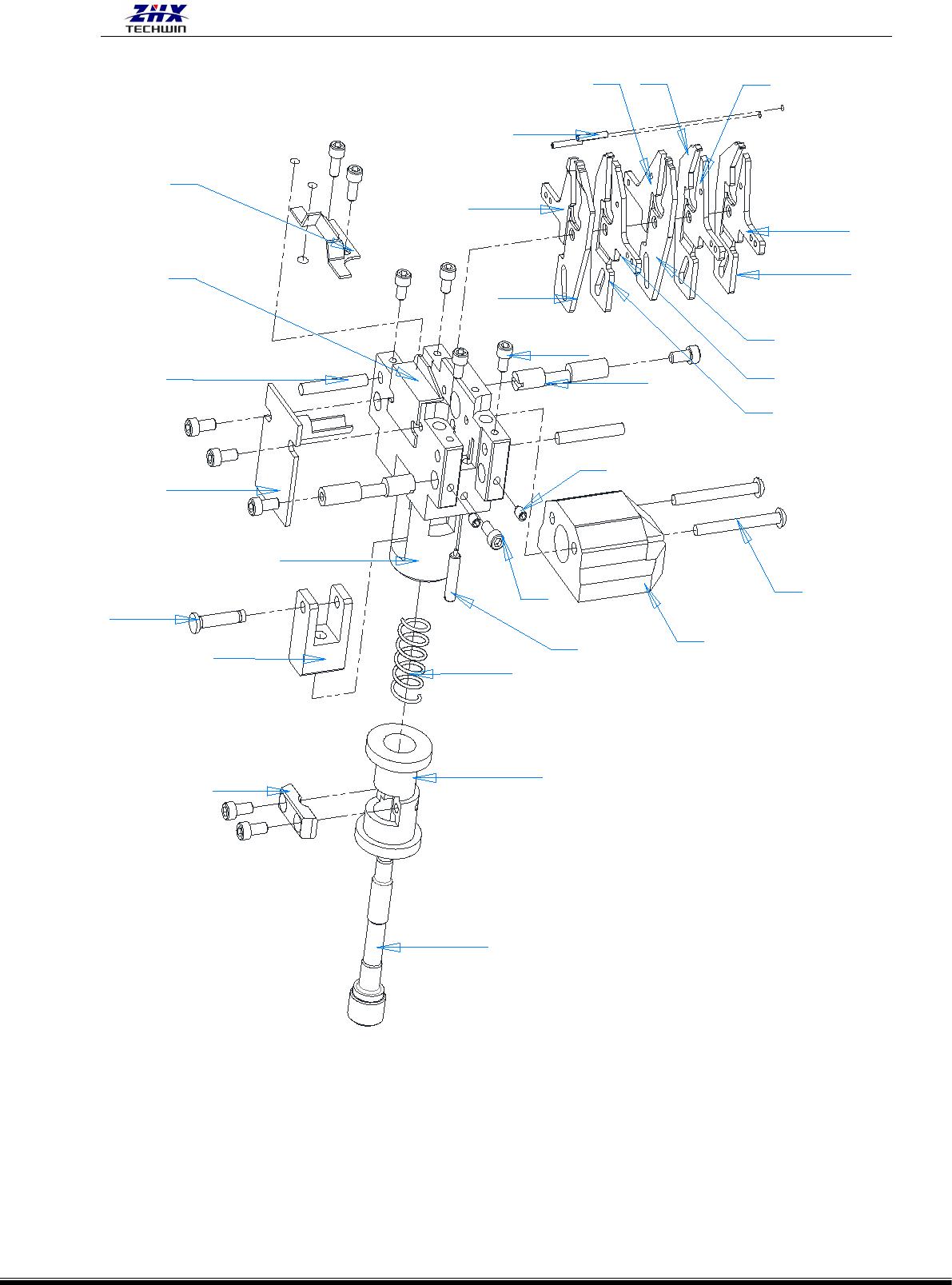

3
31
13
11
24
22
20
23
21
27 25
29
30
26
28
4
8
7
15
17
16
18
6
2
9
1
10
14
12
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 86 -
3.5（外弯）剪脚头零件明细
序号
名称
编号
用量
备注
1
10.0 剪脚头
LS10-13004
1
2
销
LS1D-07026
1
3
剪脚头刀盖 10.0
LS10-13005
1
4
底座漏斗
LS1D-07027
1
5
6
剪脚小滑块 10.0
LS10-13006
1
7
英制螺丝
LS1D-07037
10
8
底座漏斗螺丝
LS1D-07039
2
9
剪脚头内弹簧螺丝
LS1D-07032
2
10
帯胶机米螺丝
LS1D-07040
4
11
检测杆
LS1D-07034
2
12
Pin(剪脚器用）
LS1D-07033
2
13
英制螺丝
LS1D-07073
4
14
线脚漏槽
LS1D-07036
1
15
调节座
LS1D-07029
1
16
连杆固定块
LS1D-07030
1
17
调节座连杆
LS1D-07028
1
18
剪脚头弹簧
LS1D-07046
1
19
软胶管
LS1D-07045
1
20
空心销 1.5X10
WJ-11509
2
21
剪脚弯刀 4（外弯）
LS35-15024
1
22
剪脚弯刀 5（外弯）
LS35-15025
1
23
剪脚切刀 4 (外弯）
LS35-15029
1
24
剪脚切刀 5 (外弯）
LS35-15030
1
25
7.5 剪脚弯刀 2
LS75-02024
1
26
7.5 剪脚切刀 2
LS75-02026
1
27
7.5 剪脚切刀 1
LS75-02027
1
28
7.5 剪脚弯刀 1
LS75-02029
1
29
7.5 剪脚弯刀 3
LS75-02025
1
30
7.5 剪脚切刀 3
LS75-02028
1
31
保护罩
LS35-15035
1
