ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 85 -
3
31
13
11
24
22
20
23
21
27 25
29
30
26
28
4
8
7
15
17
16
18
6
2
9
1
10
14
12
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 86 -

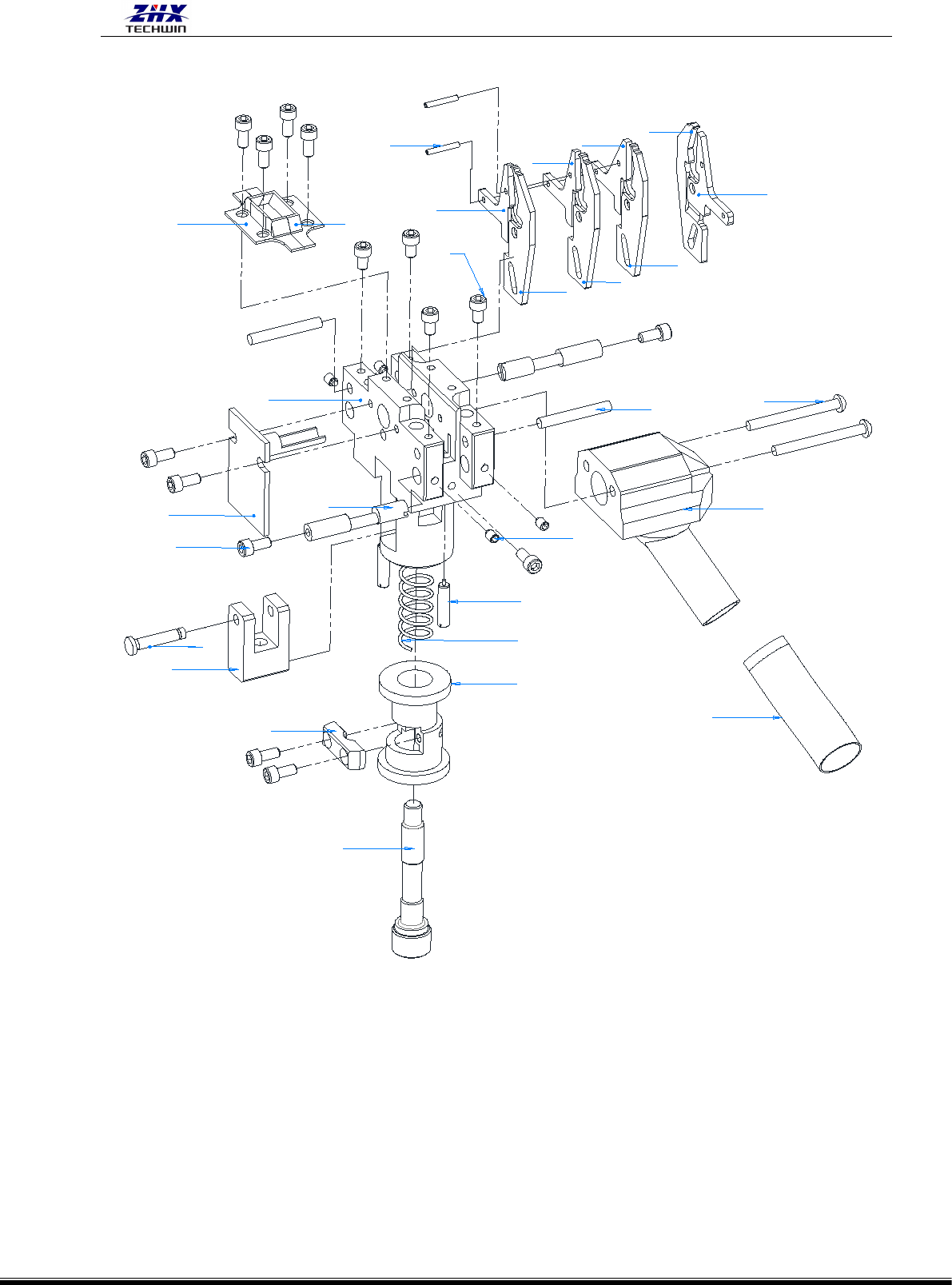

3.5（外弯）剪脚头零件明细
序号
名称
编号
用量
备注
1
10.0 剪脚头
LS10-13004
1
2
销
LS1D-07026
1
3
剪脚头刀盖 10.0
LS10-13005
1
4
底座漏斗
LS1D-07027
1
5
6
剪脚小滑块 10.0
LS10-13006
1
7
英制螺丝
LS1D-07037
10
8
底座漏斗螺丝
LS1D-07039
2
9
剪脚头内弹簧螺丝
LS1D-07032
2
10
帯胶机米螺丝
LS1D-07040
4
11
检测杆
LS1D-07034
2
12
Pin(剪脚器用）
LS1D-07033
2
13
英制螺丝
LS1D-07073
4
14
线脚漏槽
LS1D-07036
1
15
调节座
LS1D-07029
1
16
连杆固定块
LS1D-07030
1
17
调节座连杆
LS1D-07028
1
18
剪脚头弹簧
LS1D-07046
1
19
软胶管
LS1D-07045
1
20
空心销 1.5X10
WJ-11509
2
21
剪脚弯刀 4（外弯）
LS35-15024
1
22
剪脚弯刀 5（外弯）
LS35-15025
1
23
剪脚切刀 4 (外弯）
LS35-15029
1
24
剪脚切刀 5 (外弯）
LS35-15030
1
25
7.5 剪脚弯刀 2
LS75-02024
1
26
7.5 剪脚切刀 2
LS75-02026
1
27
7.5 剪脚切刀 1
LS75-02027
1
28
7.5 剪脚弯刀 1
LS75-02029
1
29
7.5 剪脚弯刀 3
LS75-02025
1
30
7.5 剪脚切刀 3
LS75-02028
1
31
保护罩
LS35-15035
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 87 -
25
23
6
3
7
5
2
4
17
20
26
21
24
12
10
11
19
22
18
16
14
13
15
1
8
9
4
2
7.5剪脚头
