ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 89 -
9
18
16
10
3
4
6
5
1
13
24
22
21
20
23
11
8
7
12
19
17
4
3
25
15
14
9
2
1
2

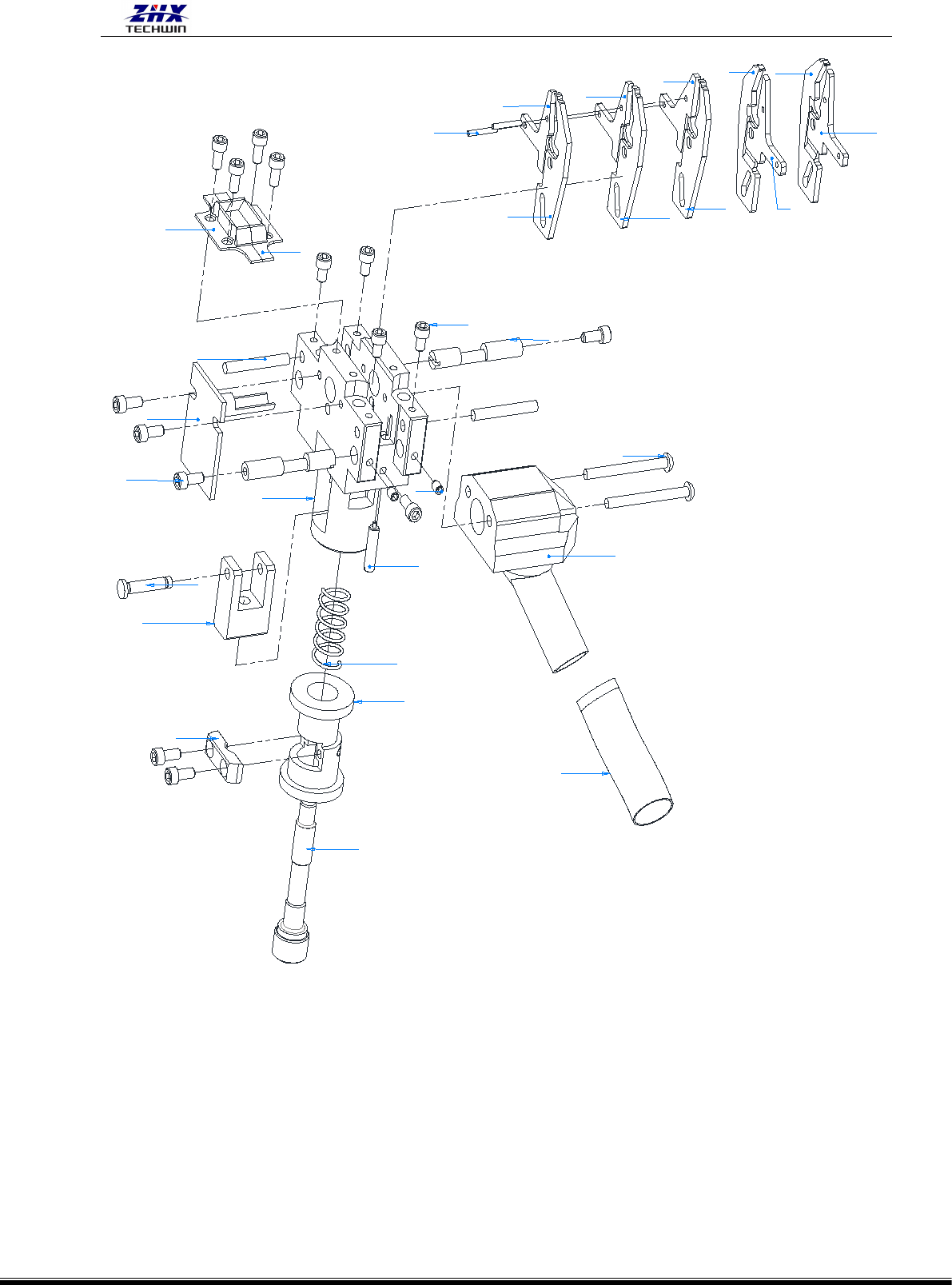

10.0剪脚头
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 90 -
10.0 剪脚头零件明细
序号
名称
编号
用量
备注
1
7.5 剪脚弯刀 3
LS75-02025
2
2
7.5 剪脚切刀 3
LS75-02028
2
3
7.5 剪脚弯刀 2
LS75-02024
2
4
7.5 剪脚切刀 2
LS75-02026
2
5
7.5 剪脚切刀 1
LS75-02027
1
6
7.5 剪脚弯刀 1
LS75-02029
1
7
10.0 剪脚头
LS10-13004
1
8
销
LS1D-07026
1
9
剪脚头刀盖 10.0
LS10-13005
2
10
底座漏斗
LS1D-07027
1
11
剪脚小滑块 10.0
LS10-13006
1
12
英制螺丝
LS1D-07037
12
13
底座漏斗螺丝
LS1D-07039
2
14
剪脚头内弹簧螺丝
LS1D-07032
2
15
带胶机米螺丝
LS1D-07040
4
16
检测杆
LS1D-07034
2
17
Pin(剪脚器用)
LS1D-07033
2
18
英制螺丝
LS1D-07073
4
19
线脚漏槽
LS1D-07036
1
20
调节座
LS1D-07029
1
21
连杆固定块
LS1D-07030
1
22
调节座连杆
LS1D-07028
1
23
剪脚头弹簧
LS1D-07046
1
24
软胶管
LS1D-07045
1
25
空心销 1.5X10
WJ-11509
2
4）所有剪脚刀清单
序号
编号
用量
备注
2.5/5.0 短脚剪脚刀
1
LS1D-07041
2
2
LS1D-07042
1
3
LS1D-07043
2
4
LS1D-07044
1
2.5 内弯剪脚刀
1
LS25-13012
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 91 -
2
LS25-13014
1
3
LS25-13010
1
4
LS25-13011
1
5
LS25-13013
1
6
LS25-13009
1
2.5/5.0 外弯剪脚刀
1
LS75-02029
1
2
LS75-02024
2
3
LS75-02027
1
4
LS75-02026
2
2.5/5.0 内弯剪脚刀
1
LS25-13006
2
2
LS25-13008
1
3
LS25-13005
2
4
LS25-13007
1
2.5/5.0/7.5 剪脚刀
1
LS75-02029
1
2
LS75-02024
2
3
LS75-02025
1
4
LS75-02027
1
5
LS75-02026
2
6
LS75-02028
1
2.5/5.0/7.5/10.0 剪脚刀
1
LS75-02029
1
2
LS75-02024
2
3
LS75-02025
2
4
LS75-02027
1
5
LS75-02026
2
6
LS75-02028
2
2.5/5.0/3.5 内弯剪脚刀
1
LS1D-07042
1
2
LS1D-07041
2
3
LS35-15038
1
4
LS1D-07044
1
