ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 93 -
11.工作台的保养(在线)
11.1 高速工作台
1）X 构机
15
24
11 12 14
13
98
16
17
4
3
5
27
7
6
19 20
21
22
18
23
25
28
10
26
1
2
R20D X 构机零件清单明细
序号
名称
编号
数量
备注
1
导轨座
LS1D-03001H
4
2
直线导轨
WJ-12304
2
3
X 滑块垫块
LS1D-03003H
4
4
X 防撞止动块
LWGY-00007H
2
5
X 轴承座 2
LWGY-0009H
1
6
X 轴丝杆螺母固定座
L2015-03026
1
7
XY 轴丝杆
L2015-03082
1
8
轴承
WJ-12102
3
9
X 轴承座 1
LWGY-00008H
1
10
XY 丝杆螺母
LWGY-00028
1
11
XY 轴承盖
LWGY-00013
1
12
双膜片联轴器 12-19
WJ-12421
1
13
750W 电机底座
LWGY-00191
1
14
伺服电机 750W-A6
DZ-03115
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 94 -
15
光电开关
DZ-02014
6
16
X 轴光电开关座
LWGY-00034
1
17
XY 零件极限座
LWGY-00012
2
18
拖链线安装胶套
LWGY-00006
1
19
X 限位开关片
LWGY-00030
2
20
Y 轴防撞胶 2
LWGY-00070
1
21
X 防撞胶固定块
LWGY-00022H
1
22
X 轴防撞胶
LWGY-00071
1
23
拖链
DZ-04025
1
24
X 轴零位片
LWGY-00033
1
25
中间压平铝条
LWGY-00018H
1
26
X 拖链安装块
LWGY-00029
1
27
工作台中间铝板
LWGY-00017H
1
28
后边压平铝条
LWGY-00019H
1

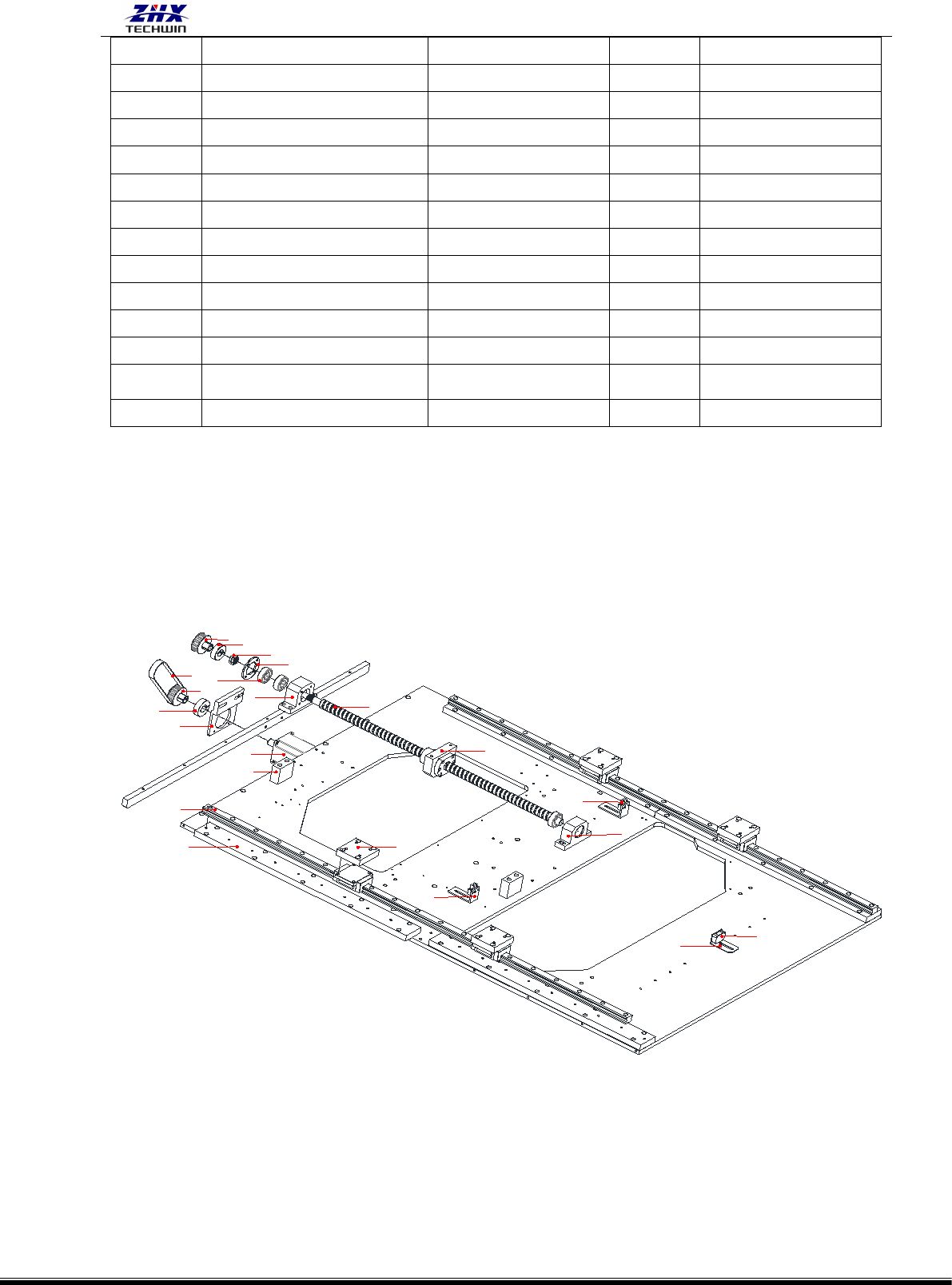

2）Y 构机
1
2
3
5
6
7
8
9
10
11
12
13
14
4
15
17
16
19
18
21
20
22
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 95 -
R20D Y 构机零件清单明细
序号
名称
编号
数量
备注
1
导轨座
LS1D-03001H
4
2
直线导轨
WJ-12304
2
3
Y 轴滑块连接板
LS1D-03006H
4
4
Y 防撞止动块
LWGY-00023H
2
5
同步带
WJ-12205
1
6
XY 轴马达同步轮
LWGY-00011
1
7
XY 轴马达同步轮抱箍
LWGY-00016
1
8
Y 轴马达座
LWGY-00027
2
9
XY 轴丝杆同步轮
LWGY-00010
1
10
XY 轴丝杆同步轮抱箍
LWGY-00015
1
11
XY 丝杆螺母
LWGY-00028
2
12
XY 轴承盖
LWGY-00013
1
13
轴承
WJ-12102
3
14
Y 轴承座 2
LWGY-00025H
1
15
XY 轴丝杆
L2015-03082
1
16
Y 轴丝杆螺母固定座
L2015-03038
1
17
Y 轴承座 1
LWGY-00024H
1
18
光电开关
DZ-02014
2
19
XY 零件极限座
LWGY-00012
2
20
感应器 3
WS1DZB-13340
1
21
光电传感器
DZ-06034
1
22
400W 伺服马达
DZ-03056
1
