ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 96 -
11.2 中速工作台

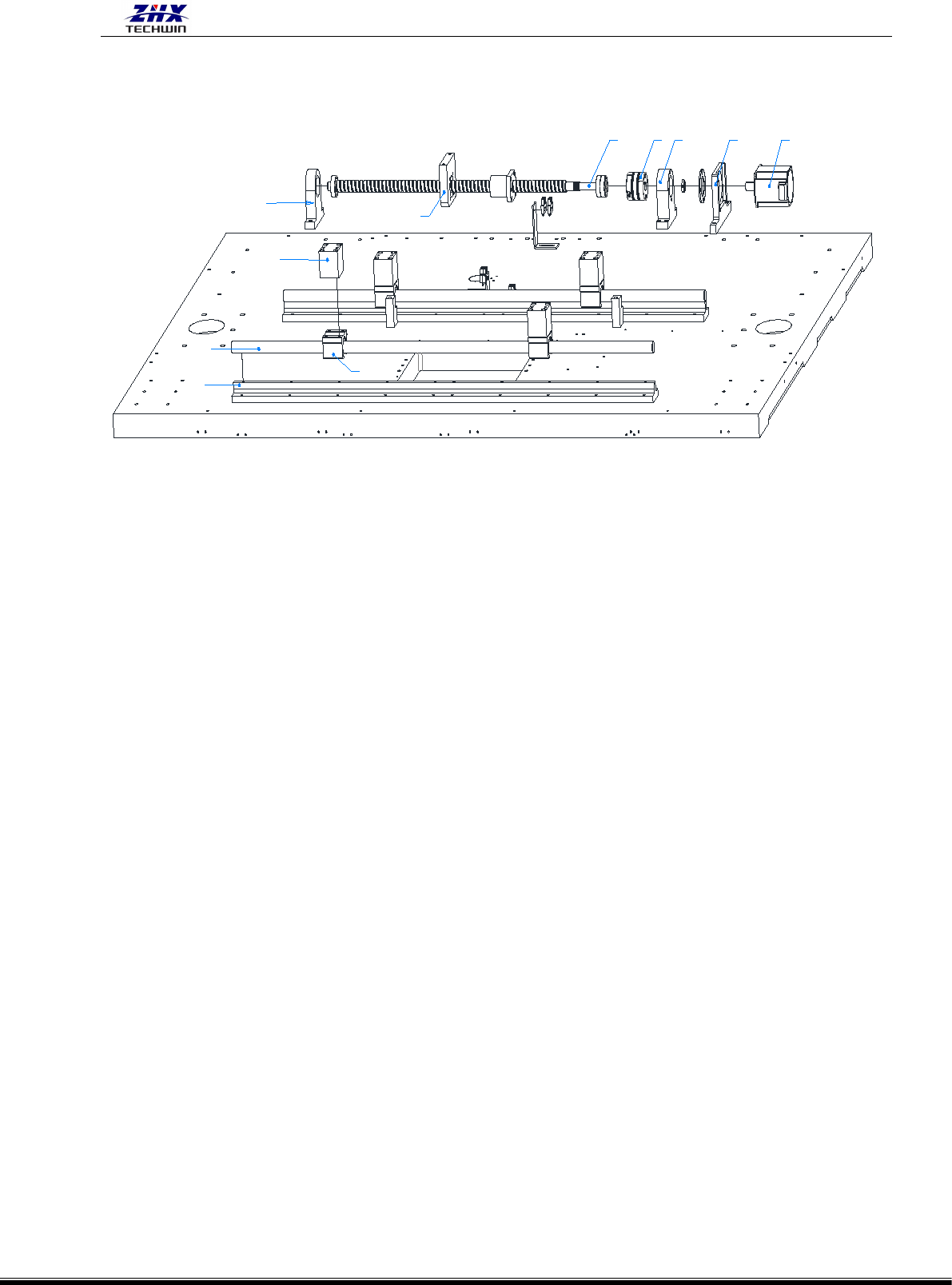

1）X 构机
29
30
31
32
34
35 36 38 39
33
37
R20C X 机构零件清单明细
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 97 -
2）Y 构机
序号
名 称
编 号
数量
备注
29
XY 铝材轨道座
LWGY-00160
2
30
XY 轨道硬钢轴
WS1D-03004
2
31
直线轴承
WJ-12305
4
32
X 滑块垫块
WS1D-03007H
4
33
X 轴承座 2
LWGY-0009H
1
34
X 轴丝杆螺母固定座
LWGY-00026H
1
35
XY 轴丝杆
LWGY-00082
1
36
联轴器
WJ-12409
1
37
X 轴承座 1
LWGY-00008H
1
38
400W 电机座
LWGY-00189
1
39
伺服电机
DZ-03113
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 98 -
23
24
25
26
27

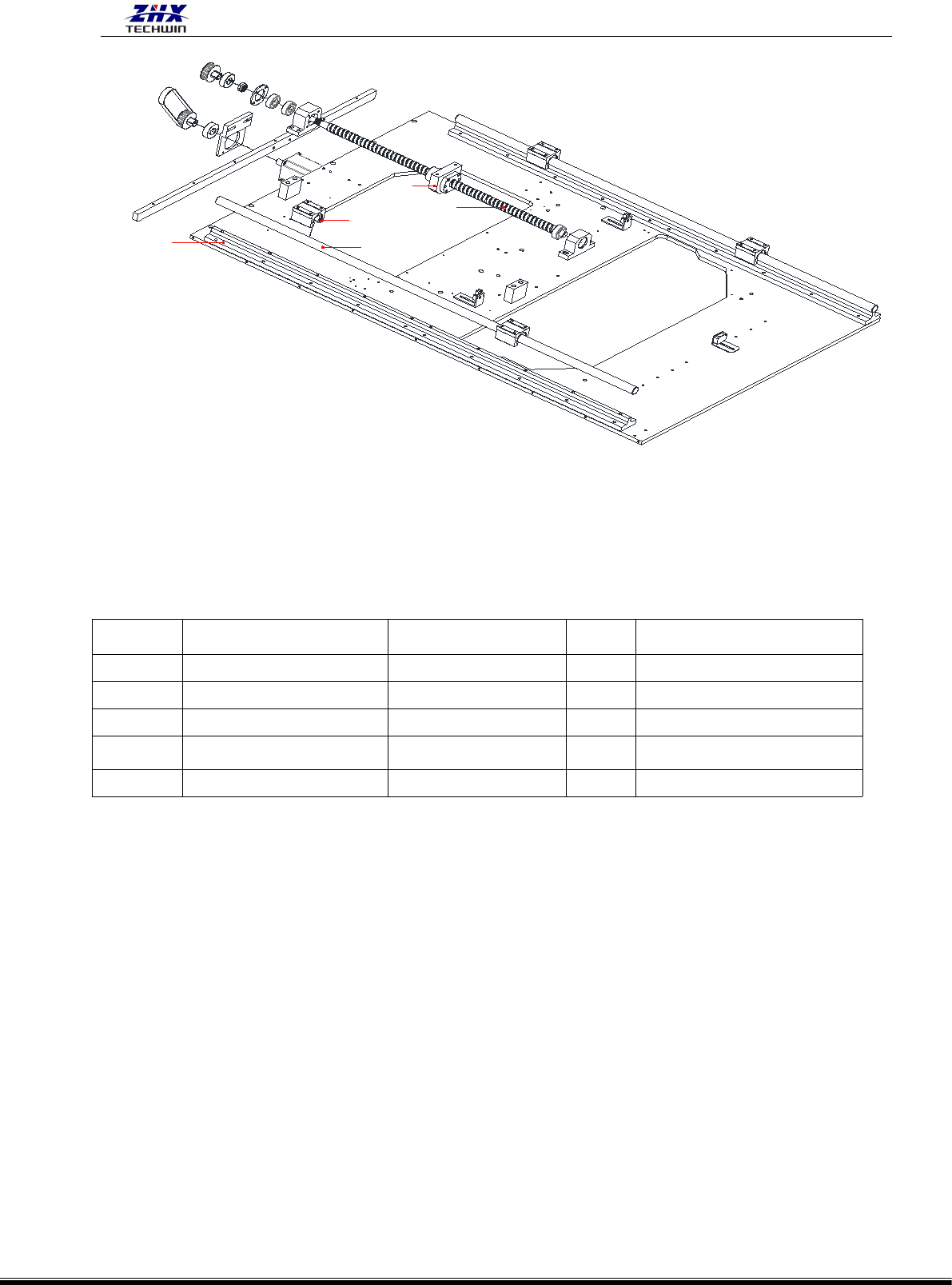

R20C Y 构机零件清单明细
序号
名 称
编 号
数量
备注
23
XY 铝材轨道座
LWGY-00160
2
24
XY 轨道硬钢轴
WS1D-03004
2
25
直线轴承
WJ-12305
4
26
Y 轴丝杆螺母固定座
LWGY-00038H
1
27
XY 轴丝杆
LWGY-00082
1
11.3 运输部分（在线）
