SOKO 1 Nachrüstanleitung SOKO Manuelle Trays an X2 SIEMENS VDO Regensburg Ausgabe 12/2005 11 1.7.3.1 V erlegen des Kabels des Endschalters V ariable T ransport seite : Markieren Sie die Positio n des Endschalters mi t ei…
1 Nachrüstanleitung SOKO Manuelle Trays an X2 SIEMENS VDO Regensburg SOKO
Ausgabe 12/2005
10
1.7.2.2 Stellplatz 4
: Entfernen Sie, wenn vorhandenen, den Pipettenwechsler.
: Stecken Sie den Luftanschluss und das Datenkabel ab.
: Verschließen Sie den Luftanschluss und verstauen ihn.
: Verstauen Sie das Datenkabel.
: Montieren Sie den Trayhalter auf der Pipettenwechsleraufnahme mit den zwei M5 x 12mm
Schrauben.
1
Wenn zwei Pipettenwechsler (PPW) installiert sind, müssen beide entfernt werden. Der Trayhalter
kann sowohl auf dem ersten PPW-Position oder auf der zweiten PPW-Position montiert werden.1
1
1.7.3 Trayhalter 3
1
Der Trayhalter 3 kann in seiner Höhe verändert werden, so dass auch höhere Bauelemente be-
stückt werden können. 1
1
: Fahren Sie den Transport auf 150 mm zusammen.
: Docken Sie den BE - Wagen von Stellplatz 3 ab.
: Fahren Sie den Stationsrechner herunter und schalten Sie den Bestückautomaten am Haupt-
schalter aus.
: Entfernen Sie das Leergurtrutsche.
: Schieben Sie das Portal über Stellplatz 2.
1
1
1
1
1
1
1
1
1
1
SOKO 1 Nachrüstanleitung SOKO Manuelle Trays an X2 SIEMENS VDO Regensburg
Ausgabe 12/2005
11

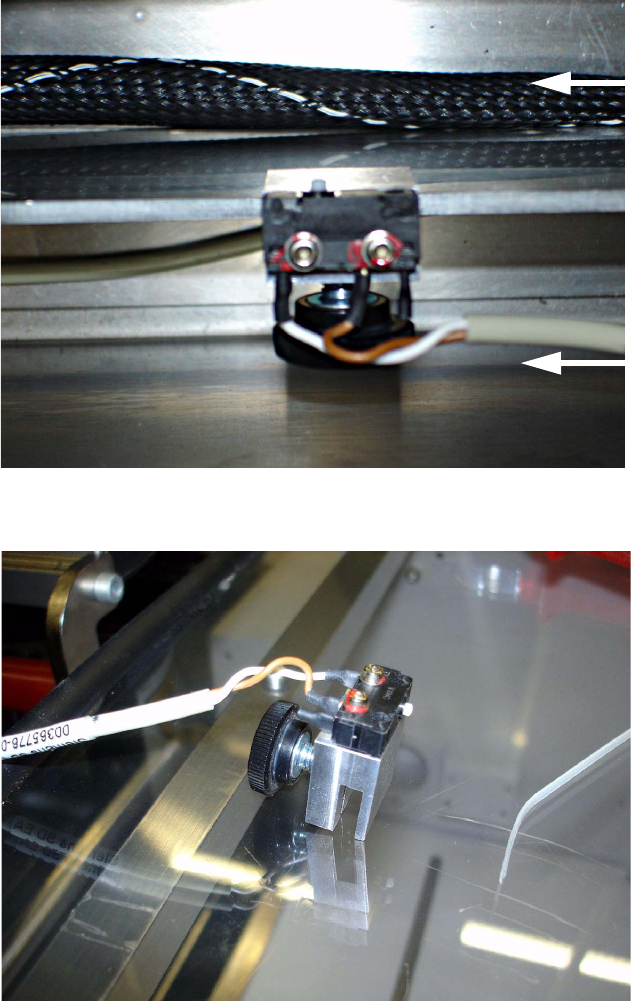

1.7.3.1 Verlegen des Kabels des Endschalters Variable Transportseite
: Markieren Sie die Position des Endschalters mit einem wasserfesten Faserstift auf beiden Sei-
ten.
: Entfernen Sie die Halterung des Endschalters.
: Lösen Sie den Endschalter von der Halterung.
: Führen Sie das Kabel an der Außenseite des Transportes.
1
: Montieren Sie den Endschalter auf dem Klemmteil.
1
TSP-Innenseite
TSP-Außenseite
1 Nachrüstanleitung SOKO Manuelle Trays an X2 SIEMENS VDO Regensburg SOKO
Ausgabe 12/2005
12
1.7.3.2 Montieren des Trayhalters
: Lösen Sie die 6 Schrauben der Trägerplatte.
: Stellen Sie die Halteleisten von oben in die Maschine an die Position für das Koplanaritätsmo-
dul und der Flipchip – Kamera und lassen diese auf dem Seitenteil des Transportes aufstehen.
1
1
: Befestigen Sie die Halteleisten mit jeweils zwei Schrauben M6 x 22 mm.
Ziehen Sie die Schrauben der Halteleisten nicht vollständig an.
1
1
1
1
1
1
1
1

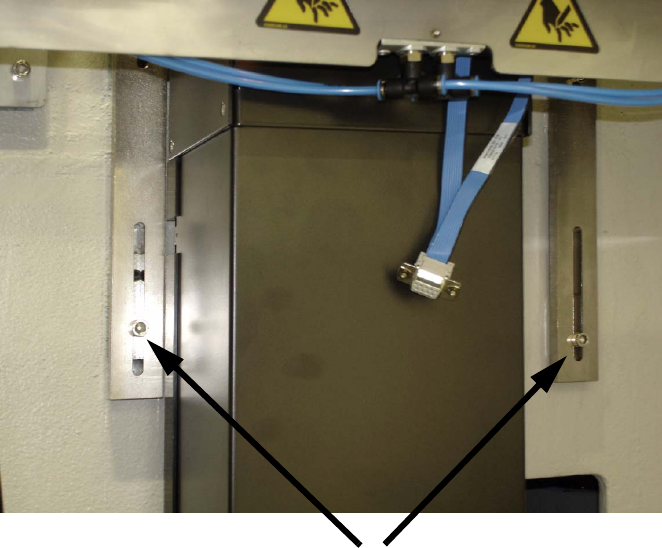

Befestigungsschrauben M6 x 22 mm
