1 Nachrüstanleitung SOKO Manuelle Trays an X2 SIEMENS VDO Regensburg SOKO
Ausgabe 12/2005
6
– Durch die einseitige Aufhängung des Trayhalter 3 besteht die Möglichkeit durch unsachgemä-
ßer Behandlung des Trayhalters, dass Bauelemente aus den Taschen springen
--> Kopfcrashgefahr.
– Je nach Positionierung des Trayhalters / Trays kann Segment 2 des Twinheads nicht jedes BE
im Tray erreichen.
1
1
Es gelten weiterhin die gültigen Restriktionen bezüglich des Bauelementespektrums. 1
1
1.4 Lieferumfang
– Trayhalter 1 für S- Tisch für Stellplatz 2 oder 4 (für ein manuelles Tray bis 330 x 220 mm)
– Trayhalter 2 für Stellplatz 2 oder 4 (für 1 JEDEC Tray)
– Trayhalter 3 für Stellplatz 3 (für 1 Tray bis 330 x 210 mm)
– 2 Imbusschrauben M5 X 12 für Trayhalter 2
– 4 Imbusschrauben M6 X 22 für Trayhalter 3
– 8 Magnete zur Tray – Fixierung
– Klemmteil für die flexible Endschaltermontage mit M6 X 12mm Fixierschraube
– Installationsanleitung für Trayhalter
– Programmierhilfe für Arbitrary Carrier unter SIPLACE Pro.
1.5 Benötigtes Werkzeug und Verbrauchsmaterial
– Imbusschraubenschlüsselsatz
– Seitenschneider
– Wasserwaage
– Kabelbinder
– Klebesockel
– Wasserfester Faserschreiber.
1
SOKO 1 Nachrüstanleitung SOKO Manuelle Trays an X2 SIEMENS VDO Regensburg
Ausgabe 12/2005
7
1.6 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-
der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1.6.1 Definitionen
1
Hinweis 1
1
1
1
1 Nachrüstanleitung SOKO Manuelle Trays an X2 SIEMENS VDO Regensburg SOKO
Ausgabe 12/2005
8
1.7 Hardware-Installation

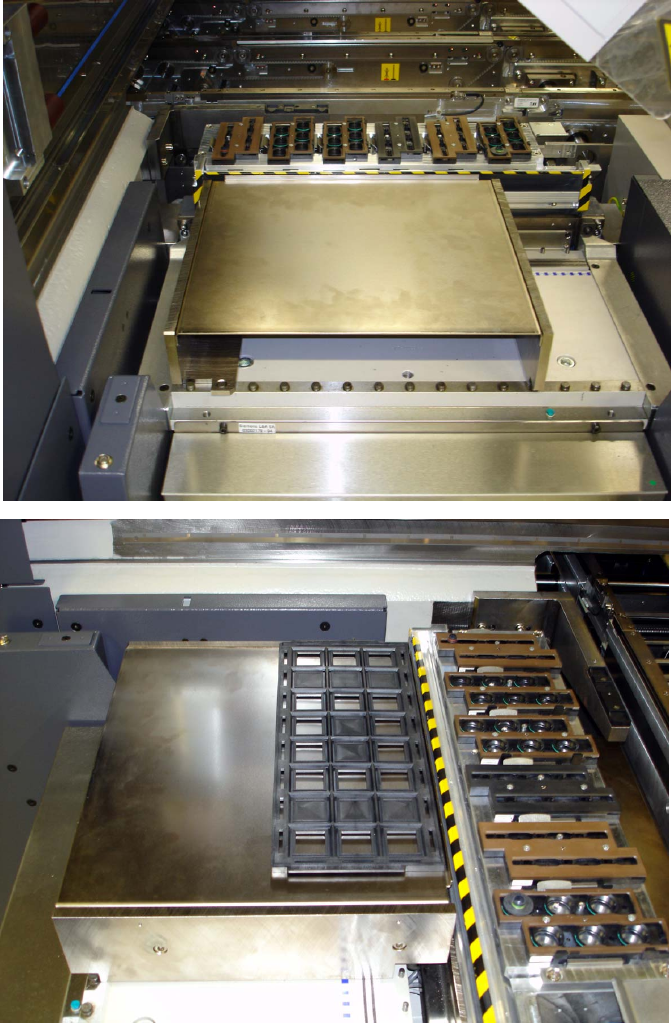

1.7.1 Trayhalter 1
Dieses Tray kann auf jeder beliebigen Position an Stellplatz 2 oder 4 auf dem BE-Wagen HF ge-
stellt werden. 1
