1.7 Hardware-Installation

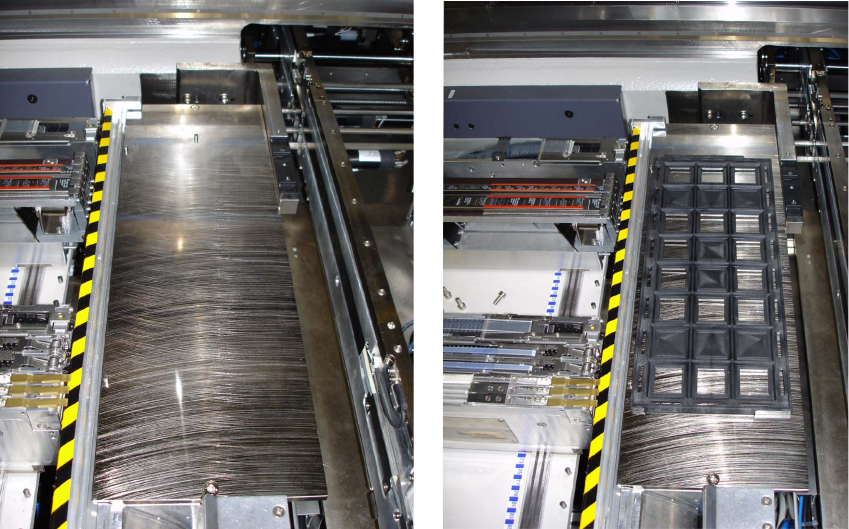

1.7.1 Trayhalter 1
Dieses Tray kann auf jeder beliebigen Position an Stellplatz 2 oder 4 auf dem BE-Wagen HF ge-
stellt werden. 1
1
SOKO 1 Nachrüstanleitung SOKO Manuelle Trays an X2 SIEMENS VDO Regensburg
Ausgabe 12/2005
9
1.7.2 Trayhalter 2
: Fahren Sie den Stationsrechner herunter und schalten Sie den Bestückautomaten am Haupt-
schalter aus.
1
1
1.7.2.1 Stellplatz 2
: Entfernen Sie, wenn vorhandenen, den Pipettenwechsler.
: Stecken Sie den Luftanschluss und das Datenkabel ab.
: Verschließen Sie den Luftanschluss und verstauen ihn.
: Verstauen Sie das Datenkabel.
: Montieren Sie den Trayhalter auf der Pipettenwechsleraufnahme mit den zwei M5 x 12mm
Schrauben.
1
1
1
1
1 Nachrüstanleitung SOKO Manuelle Trays an X2 SIEMENS VDO Regensburg SOKO
Ausgabe 12/2005
10
1.7.2.2 Stellplatz 4
: Entfernen Sie, wenn vorhandenen, den Pipettenwechsler.
: Stecken Sie den Luftanschluss und das Datenkabel ab.
: Verschließen Sie den Luftanschluss und verstauen ihn.
: Verstauen Sie das Datenkabel.
: Montieren Sie den Trayhalter auf der Pipettenwechsleraufnahme mit den zwei M5 x 12mm
Schrauben.
1
Wenn zwei Pipettenwechsler (PPW) installiert sind, müssen beide entfernt werden. Der Trayhalter
kann sowohl auf dem ersten PPW-Position oder auf der zweiten PPW-Position montiert werden.1
1
1.7.3 Trayhalter 3
1
Der Trayhalter 3 kann in seiner Höhe verändert werden, so dass auch höhere Bauelemente be-
stückt werden können. 1
1
: Fahren Sie den Transport auf 150 mm zusammen.
: Docken Sie den BE - Wagen von Stellplatz 3 ab.
: Fahren Sie den Stationsrechner herunter und schalten Sie den Bestückautomaten am Haupt-
schalter aus.
: Entfernen Sie das Leergurtrutsche.
: Schieben Sie das Portal über Stellplatz 2.
