Kommunikation und Steuerung CAN-Bus CAN-Bus-Kommunikat ion mit der Achsansteuerung 101 Student Guide SIPLACE X-Serie und X4I FSE CAN-Bus-ge steuerte F unktione n am TwinH ead 4.3.4.3 CAN-Bus-gesteuerte Funktionen am Twin…
Kommunikation und Steuerung
CAN-Bus-Prozessorboard CAN-Bus
Student Guide SIPLACE X-Serie und X4I FSE 100
CAN-Bus-gesteuerte Funktionen am CPP
4.3.4.2 CAN-Bus-gesteuerte Funktionen am CPP
Kommunikation TQM-Modul
Kommunikation und Steuerung
CAN-Bus CAN-Bus-Kommunikation mit der Achsansteuerung
101 Student Guide SIPLACE X-Serie und X4I FSE
CAN-Bus-gesteuerte Funktionen am TwinHead
4.3.4.3 CAN-Bus-gesteuerte Funktionen am TwinHead
Funktionen CAN-Bus-Prozessorboard am TwinHead
Die CAN-Bus-Prozessor-Platine ist nicht wie bei den HF-Maschinen auf je einem Twin-Segment,
sondern befindet sich jetzt zentral auf der Kopfprozesssorplatine C500.
CAN-Bus-Kommunikation mit der Achsansteuerung
4.3.5 CAN-Bus-Kommunikation mit der Achsansteuerung
Die Kommunikation zwischen den Achssteuerungen erfolgt über den CAN-Bus. Alle zwischen diesen
Modulen ausgetauschten Informationen werden durch den CAN-Bus übertragen (z. B. Achsparameter,
Zielposition, Endesignal, ...).
HINWEIS
Über die 7-Segment-Anzeige wird der Status des 16-Bit-Prozessorboards angezeigt.
Normaler Betriebszustand: "." blinkt. (Beschreibung siehe Abschnitt C&P-Kopf).
Kommunikation und Steuerung
CAN-Bus-Kommunikation mit der Achsansteuerung CAN-Bus
Student Guide SIPLACE X-Serie und X4I FSE 102

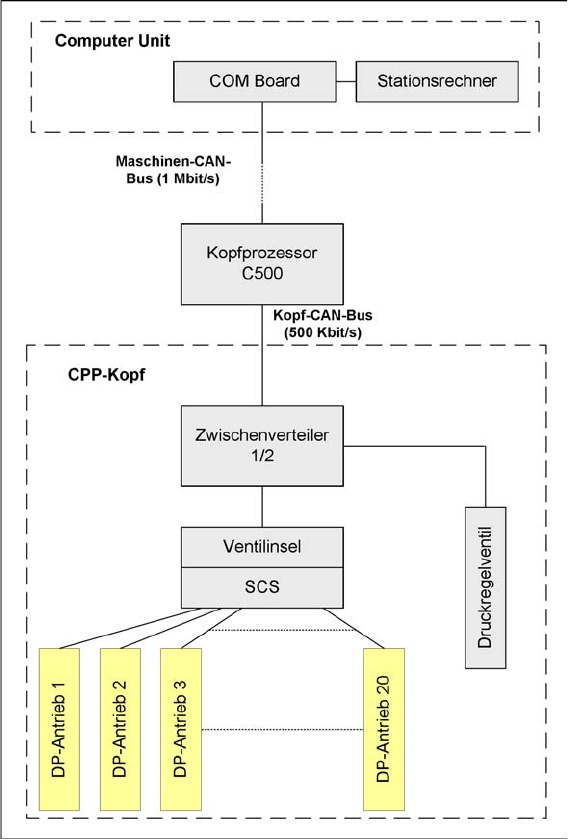

Übersicht Achsansteuerung
