Kommunikation und Steuerung

One-Wire-Bus Kontrolle der Funktionen und Troubleshooting im Servicefall

135 Student Guide SIPLACE X-Serie und X4I FSE

► (4) Betätigen Sie den Button Send.

Der entsprechende PPW sollte jetzt auf bzw. zu gehen.

CAN-Bus-Befehl für die Statusabfrage Offen/Geschlossen

➢ Vorbereitung: siehe Abfrage der Subsysteme

► Öffnen Sie das Netzwerkfenster

► Wählen Sie den Adressbereich Add All unter Current Range erscheint 0-7ff.

► Tragen Sie die CAN ID für den entsprechenden CAN-Bus-Pfad ein.

Bestückbereich 1: 07d0

Bestückbereich 2: 07c0

► Geben Sie den Befehl ein, jeweils mit Leerzeichen

6a 30 --> Kommando für Statusabfrage

04 --> Portal 4

01 --> PPW Reihe 1

► Betätigen Sie den Button Send

Im Netzwerkfenster erscheint der eingegebene Befehl und die Antwort sieht folgendermaßen aus:

▪ 6a 00 01

6a --> ist die Wiederholung des Befehls

00 --> Befehl wurde verstanden

01 --> PPW ist geschlossen/00 --> PPW ist offen

CAN-Bus-Befehl für die Statusabfrage PPW Magazine vorhanden bei C&P20A

▪Befehl: 6a 33 04 01

6a 33 --> Kommando für Statusabfrage PPW-Magazine

04 --> Portal 4

01 --> PPW Reihe 1

▪ Betätigen Sie den Button Send

▪Antwort:

6a 00 7f --> alle Magazine vorhanden

6a 00 xx --> ein Magazin oder mehrere Magazine fehlen

CAN-Bus-Befehl für die Statusabfrage Abwurfbehälter Bauelemente

▪Befehl: 6a 31 04

6a 31 --> Kommando für Statusabfrage Abwurfbehälter BE

04 --> Portal 4

▪ Betätigen Sie den Button Send

▪Antwort:

6a 00 00 --> Abwurfbehälter nicht vorhanden

6a 00 01 --> Abwurfbehälter vorhanden

CAN-Bus-Befehl für die Statusabfrage Abwurfbehälter Pipetten

▪Befehl: 6a 32 04

6a 32 --> Kommando für Statusabfrage Abwurfbehälter BE

04 --> Portal 4

VORSICHT

Direkte CAN-Bus-Befehle sollten nur von dafür ausgebildeten Servicetechnikern benutzt

werden.

Kommunikation und Steuerung

One-Wire-Bus an der SIPLACE X-Maschine One-Wire-Bus

Student Guide SIPLACE X-Serie und X4I FSE 136

▪ Betätigen Sie den Button Send

▪Antwort:

6a 00 00 --> Abwurfbehälter nicht vorhanden

6a 00 01 --> Abwurfbehälter vorhanden

CAN-Bus-Befehl zur Überprüfu ng der Tempera tursensoren

CAN-Bus-Befehl zur Überprüfung der Temperatursensoren

▪Befehl: 6e 11 01 01 28 10

6e 11 --> Kommando

01 --> n. def.

01 --> Portal 1

28 --> Subsystem Temperatur

10 --> Temperatursensor oben an der Kopfplatte (16)

▪ Betätigen Sie den Button Send

▪Antwort: 6e 00 1c 4b -->

6e 00 --> Kommando

1c --> Temperaturwert 1c hex --> 28°C

▪Befehl: 6e 11 01 01 28 11

6e 11 --> Kommando

01 --> n. def

01 --> Portal 1

28 --> Subsystem Temperatur

11 --> Temperatursensor unten an der Kopfplatte (17)

▪ Betätigen Sie den Button Send

▪Antwort: 6e 00 1d 4b -->

6e 00 --> Kommando

1d --> Temperaturwert 1d hex --> 29°C

CAN-Bus-Befehl für die Initialisierung de s One-Wire-Bus

CAN-Bus-Befehl für die Initialisierung des One-Wire-Bus

▪Befehl: 3d 01

3d 01 --> Kommando für die Initialisierung

▪ Betätigen Sie den Button Send

▪Antwort: 3d 00 01 Initialisierung erfolgreich

One-Wire-Bus an der SIPLACE X-Maschine

4.5.3 One-Wire-Bus an der SIPLACE X-Maschine

An den SIPLACE X- und X4I-Maschinen wurde die Struktur geändert. Dadurch ergibt sich eine andere

Hardwarestruktur des Bussystems und der Subsysteme zu den Hardwarekomponenten.

Während der Initialisierung melden sich die Subsysteme des One-Wire-Bus über das Public Byte

selbständig an. Das Public Byte wird über die CAN ID +3hex des jeweiligen Subsystems der Maschine

gesendet. Ändert sich der Zustand eines Subsystems, meldet sich das Subsystem automatisch und

ohne Aufforderung der Applikation.

Sehen Sie dazu auch...

 4.5.2.1.1 Zuordnung der Subsysteme zu den Hardwarekomponenten [ ➙ 131]

HINWEIS

Die Abfrage der Abwurfbehälter erfolgt über den Meldekreis. D. h. zuerst muss der

Sicherheitskreis der Maschine geschlossen sein, erst dann wird der Zustand des Meldekreises

über die Stationssoftware angezeigt (z. B. fehlende Abwurfbehälter).

Kommunikation und Steuerung

One-Wire-Bus One-Wire-Bus an der SIPLACE X-Maschine

137 Student Guide SIPLACE X-Serie und X4I FSE

Kommunikati on One-Wire

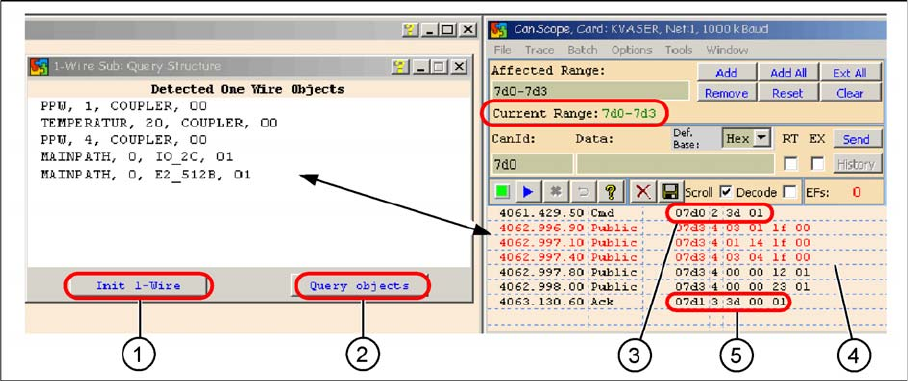

4.5.3.1 Kommunikation One-Wire

Kommunikation mit der One-Wire-Interface-Platine auf dem E/A-Modul

Legende

1. Init 1 Wire sendet den Befehl über die CAN ID 7d0 (BB1)

2. Query objects zeigt die dekodierten Public Bytes an.

3. Netzwerkfenster: 07d0 3d 01 Kommando Initialisierung des One-Wire-Bus.

4. 5 Public bytes vom Subsystem Interface 1-Wire CAT5 auf dem E/A-Module

1. 03 01 1f 00 --> 03 Subsystem PPW / 01 Portal / 1f Coupler

2. 01 14 1f 00 --> 01 Subsystem Temperatur Portal1/4 / 14 1k EEPROM / 1f Coupler

3. 03 04 1f 00 --> 03 Subsystem PPW / 04 Portal / 1f Coupler

4. 00 00 12 01 --> 12 I/O baustein und EEPROM

5. 00 00 23 01 --> 23 4k EEPROM

5. Acknowledge (Ack) Kommando CAN ID +1hex --> 3d 00 01
