LP-Kennung Was ist Leiterplattenkennung?
139 Student Guide SIPLACE X-Serie und X4I FSE
Die Einführung einer BIOS-Version auf den TQM-Modulen der verschiedenen Subsysteme war auch
notwendig für die Handhabung der Option Head Modularity.
Funktionsweise
4.6.1.2 Funktionsweise
Das BIOS des TQM-Moduls fragt während der Hochlaufphase die LP-Kennungs-ID ab und erkennt z. B.
welche Leiterplatten abhängig vom Bestückkopf angeschlossen sind oder auf welcher Leiterplatte das
TQM-Modul eingesetzt ist. Werden alle IDs erkannt und sind diese plausibel, wird die
Applikationssoftware geladen. Werden keine IDs oder nicht plausible IDs erkannt, wird über die
Stationssoftware eine Fehlermeldung ausgegeben (ab SW 601.02). Zur Zeit ist der Fehler auf der 7-
Segmentanzeige des TQM-Moduls zu sehen.
Fehlerbe schreibung bei fe hlenden IDs:
4.6.1.3 Fehlerbeschreibung bei fehlenden IDs:
Befindet sich auf dem TQM-Modul bereits BIOS- und Applikationssoftware und wird eine ID nicht
erkannt, wird eine Fehlermeldung auf der 7-Segmentanzeige kurzzeitig angezeigt. Die Fehlermeldung
erscheint dreimal und danach wird die Applikationssoftware geladen. Die Maschine läuft hoch und es
kann produziert werden. Werden zwei IDs nicht erkannt, bleibt das TQM-Modul im BIOS stehen, die
Applikationssoftware wird nicht geladen. Die Maschine läuft nicht hoch und eine Fehlermeldung
erscheint an der Station und auf der 7-Segmentanzeige des TQM-Moduls (siehe Fehlerliste).
Folgende Leiterplatten haben auf einem EEPROM LP-Kennungs-IDs gespeichert:
SIPLACE D-Serie:
▪ Portalkopfverteiler
▪ Visionplatine

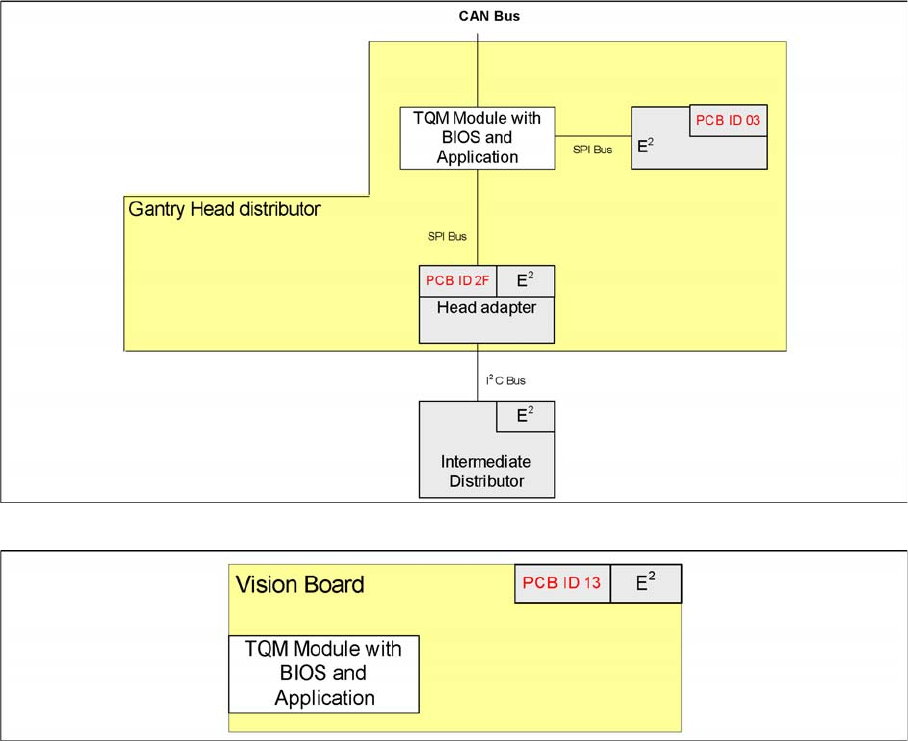

Überblick LP-Kennung, die vom TQM-Modul überprüft werden (SIPLACE D)
LP-Kennung Vision-Boards (SIPLACE D)
Kommunikation und Steuerung
Was ist Leiterplattenkennung? LP-Kennung
Student Guide SIPLACE X-Serie und X4I FSE 140
SIPLACE X-Serie:
▪ Kopfinterface (Portal 1 - 4)
▪ Kopfadapter (C&P20, C&P6/12, TwinHead)
▪ Zwischenverteiler C&P20
▪ Hauptplatine TwinHead
▪ Visionplatine (Portale 1 - 4)
▪ Beleuchtungsplatine für stationäre Kameras (Sektor 2/4)
▪ Platine Vakuumsensor Haltekreis C&P20

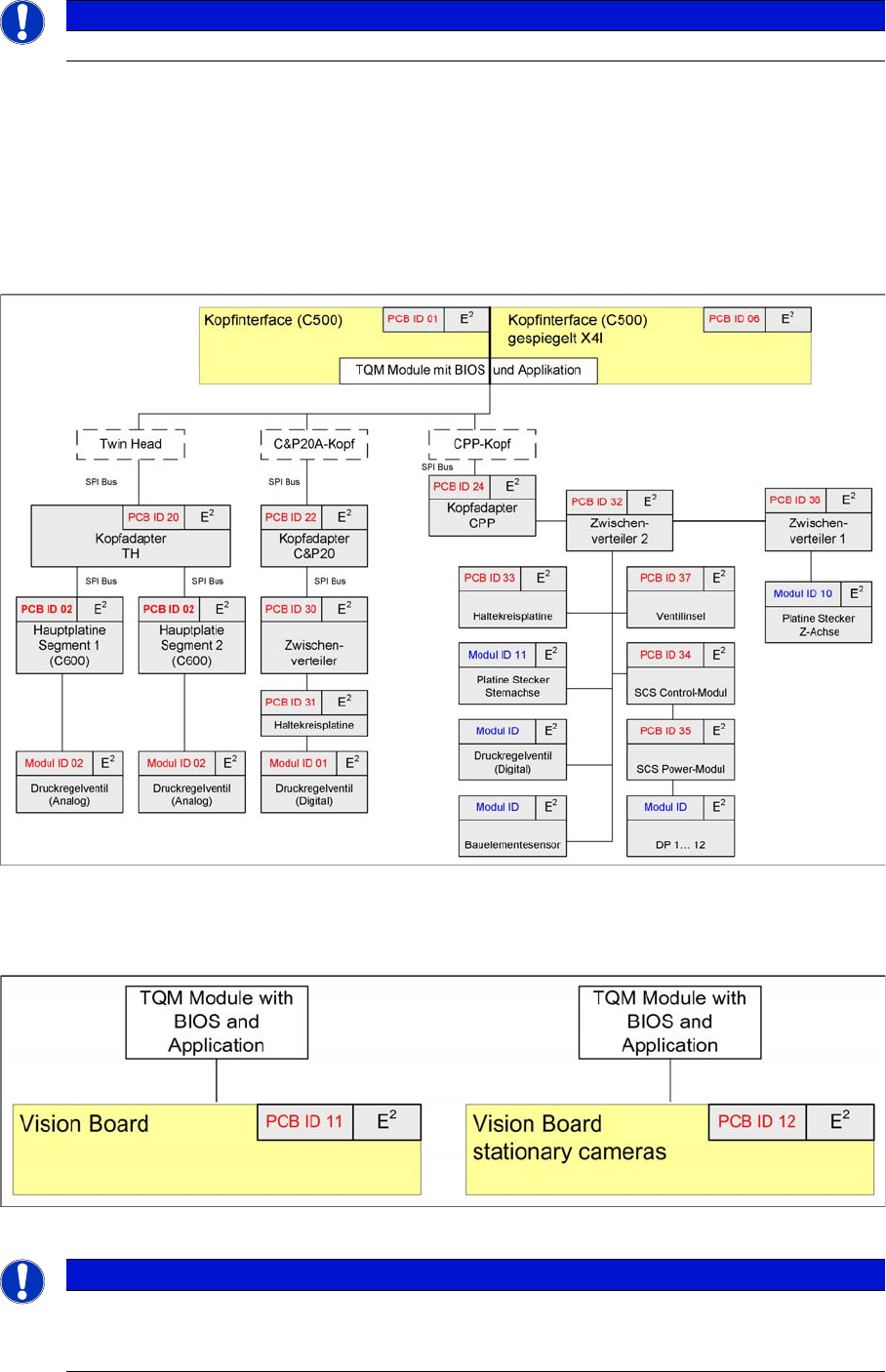

Überblick LP-Kennung, die vom TQM-Modul überprüft werden (SIPLACE X-Serie und X4I mit SW70x)
▪ Bei X-Serien Maschinen mit TQM wird die LP-Kennung vom BIOS ausgelesen.
▪ Bei X-Serien Maschinen mit HCU wird die LP-Kennung von der Applikation ausgelesen.
LP-Kennung Vision-Boards (SIPLACE X)
HINWEIS
Für die SIPLACE X4I gelten die selben LP-IDs, auch wenn keine Kopfmodularität möglich ist.
HINWEIS
Die LP-Kennung der Visionplatinen (Portale 1 - 4), Beleuchtungsplatine für stationäre Kameras
(Sektor 2/4) und der Platine Vakuumsensor Haltekreis C&P20 werden zur Zeit nicht
ausgewertet.
Kommunikation und Steuerung
LP-Kennung Lesen der LP-Kennungs-IDs aus dem EEPROM
141 Student Guide SIPLACE X-Serie und X4I FSE
Lesen der LP-Kennungs-IDs aus dem EEPROM
4.6.2 Lesen der LP-Kennungs-IDs aus dem EEPROM
Die LP-Kennung kann mit Hilfe des Caccia-Tools überprüft werden.
Mit Hilfe von CAN-Bus-Befehlen kann die LP-Kennung gelesen bzw. über ein Menü der Speicher des
EEPROMs ausgelesen werden. Bei fehlender ID muss diese nachträglich in das EEPROM geschrieben
werden.
Zur Zeit ist es wichtig, dass die Leiterplatten an den Portalen (Kopfinterface, -adapter, Zwischenverteiler
und Hauptplatine) die richtigen IDs besitzen. Die anderen LP-Kennungen werden zur Zeit nicht
abgefragt.
Auslesen der LP-IDs über das Menü Gripper
4.6.2.1 Auslesen der LP-IDs über das Menü Gripper
► Schalten Sie die Maschine aus.
► Verbinden Sie sich mit dem Servicelaptop an den Maschinen CAN-Bus am BB1 und/oder BB2.
Achten Sie darauf, dass das Kabel am Kanal 1 für den BB1 und am Kanal 2 für den BB2 der Kvaser
Card angeschlossen ist.
► Schalten Sie die Maschine wieder an.
► Starten Sie die SW Caccia und kontrollieren Sie die Maschinenkonfiguration in Caccia.
► Doppelklicken Sie den Button Open Subsystem Control Center.
Betätigen Sie den Button Get Versions. Es werden alle erreichbaren Subsysteme mit den
Firmwareversionen und ihrer CAN ID angezeigt.
► Wählen Sie den Head Processor für das entsprechende Portal z. B. Portal 1.
► Öffnen Sie das GSM-Verzeichnis.
Subsystem Control Center
VORSICHT
Direkte CAN-Bus-Befehle sollten nur von dafür ausgebildeten Servicetechnikern benutzt
werden.
HINWEIS
Das Auslesen des EEPROMs über das Menü ist nur möglich, wenn sich BIOS und Applikation
auf dem TQM-Modul befinden. Zur Zeit ist nur das Lesen über das Menü Gripper möglich.
Das Schreiben auf das EEPROM erfolgt mit CAN-Kommandos.
Change Properties Change Machine
Configuration
Open Subsystem Control
Center
