Kommunikation und Steuerung
LP-Kennung Lesen der LP-Kennungs-IDs aus dem EEPROM
141 Student Guide SIPLACE X-Serie und X4I FSE
Lesen der LP-Kennungs-IDs aus dem EEPROM
4.6.2 Lesen der LP-Kennungs-IDs aus dem EEPROM
Die LP-Kennung kann mit Hilfe des Caccia-Tools überprüft werden.
Mit Hilfe von CAN-Bus-Befehlen kann die LP-Kennung gelesen bzw. über ein Menü der Speicher des
EEPROMs ausgelesen werden. Bei fehlender ID muss diese nachträglich in das EEPROM geschrieben
werden.
Zur Zeit ist es wichtig, dass die Leiterplatten an den Portalen (Kopfinterface, -adapter, Zwischenverteiler
und Hauptplatine) die richtigen IDs besitzen. Die anderen LP-Kennungen werden zur Zeit nicht
abgefragt.
Auslesen der LP-IDs über das Menü Gripper
4.6.2.1 Auslesen der LP-IDs über das Menü Gripper
► Schalten Sie die Maschine aus.
► Verbinden Sie sich mit dem Servicelaptop an den Maschinen CAN-Bus am BB1 und/oder BB2.
Achten Sie darauf, dass das Kabel am Kanal 1 für den BB1 und am Kanal 2 für den BB2 der Kvaser
Card angeschlossen ist.
► Schalten Sie die Maschine wieder an.
► Starten Sie die SW Caccia und kontrollieren Sie die Maschinenkonfiguration in Caccia.
► Doppelklicken Sie den Button Open Subsystem Control Center.
Betätigen Sie den Button Get Versions. Es werden alle erreichbaren Subsysteme mit den
Firmwareversionen und ihrer CAN ID angezeigt.
► Wählen Sie den Head Processor für das entsprechende Portal z. B. Portal 1.
► Öffnen Sie das GSM-Verzeichnis.

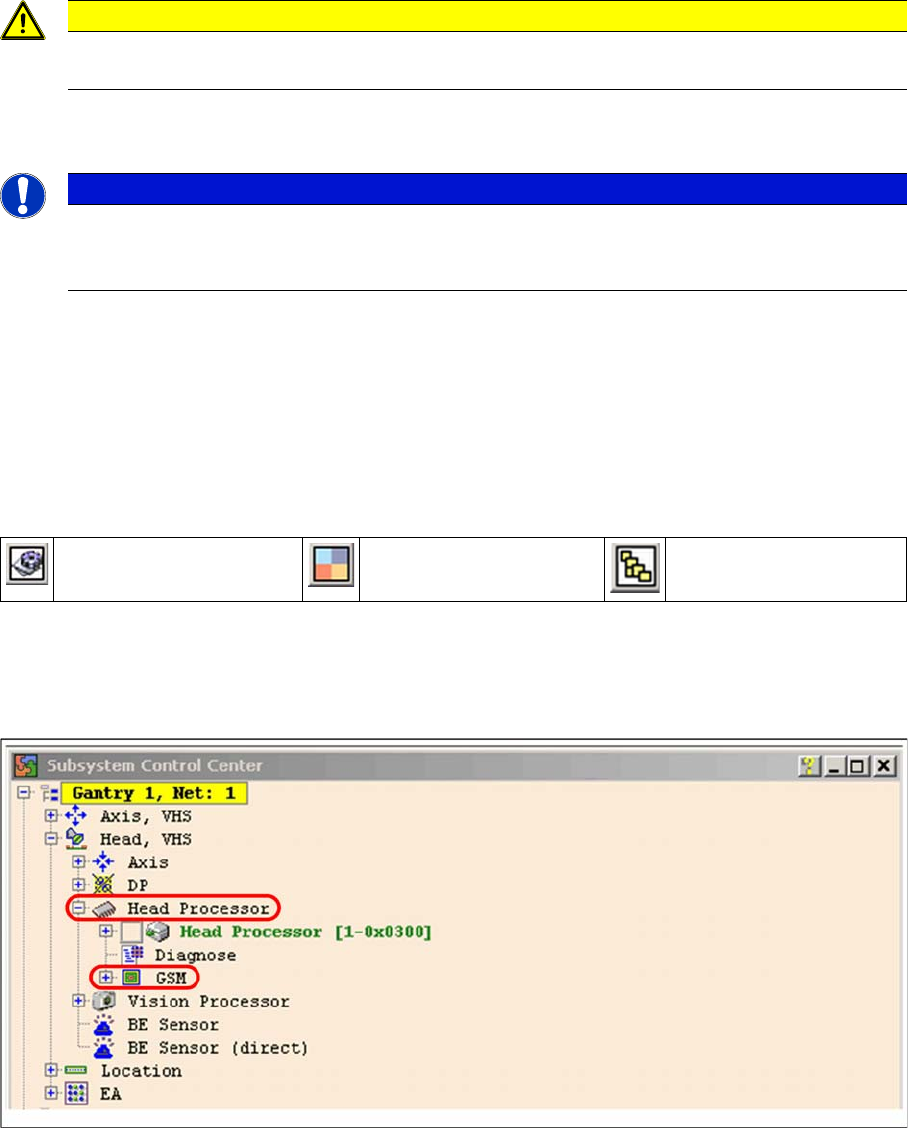

Subsystem Control Center
VORSICHT
Direkte CAN-Bus-Befehle sollten nur von dafür ausgebildeten Servicetechnikern benutzt
werden.
HINWEIS
Das Auslesen des EEPROMs über das Menü ist nur möglich, wenn sich BIOS und Applikation
auf dem TQM-Modul befinden. Zur Zeit ist nur das Lesen über das Menü Gripper möglich.
Das Schreiben auf das EEPROM erfolgt mit CAN-Kommandos.
Change Properties Change Machine
Configuration
Open Subsystem Control
Center
Kommunikation und Steuerung
Lesen der LP-Kennungs-IDs aus dem EEPROM LP-Kennung
Student Guide SIPLACE X-Serie und X4I FSE 142

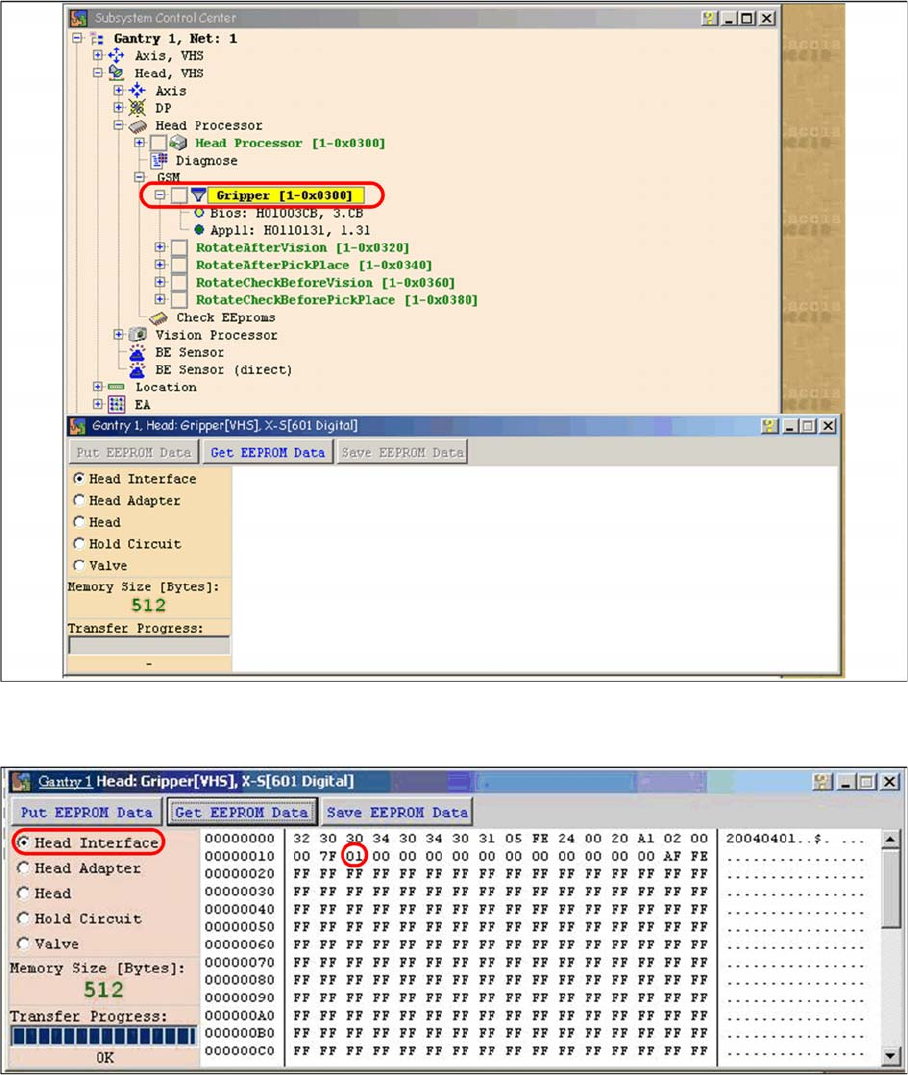

► Doppelklick auf Gripper und der folgende Dialog öffnet sich:
Dialog Head Processor Gripper
► Wählen Sie die zu überprüfende LP aus und betätigen den Button Get EEPROM.
Head Interface LP-Kennungs-ID 01
► Die ID erscheint in der Speicherzelle 12, die ID 01 für das Head Interface C500.
Kommunikation und Steuerung
LP-Kennung Lesen der LP-Kennungs-IDs aus dem EEPROM
143 Student Guide SIPLACE X-Serie und X4I FSE
LP-Kennung Kopfadapter "22" für den C&P20A
C&P20A LP-Kennungs-ID 30
C&P20A LP-Kennungs-ID 31 Vakuumsensor Haltekreis
Baugruppenkennung ID 01 Druckregelventil digital
Baugruppenkennung ID 02 Druckregelventil analog
HINWEIS
Druckregelventil digital (C&P20A) und das Druckregelventil analog (TwinHead) haben keine
LP-Kennung bzw. ist diese zur Zeit 00.
HINWEIS
Die Druckregelventile werden durch eine Baugruppenkennung unterschieden. Diese
Baugruppenkennungs-ID steht in Speicherzelle 14 im EEPROM.
