Kommunikation und Steuerung LP-Kennung Lesen der LP-Kennungs-IDs aus dem EEPROM 145 Student Guide SIPLACE X-Serie und X4I FSE ► Führen Sie einen BIOS- Download auf das TQM-Modul durch, damit i st sichergestellt, dass nur…
Kommunikation und Steuerung
Lesen der LP-Kennungs-IDs aus dem EEPROM LP-Kennung
Student Guide SIPLACE X-Serie und X4I FSE 144

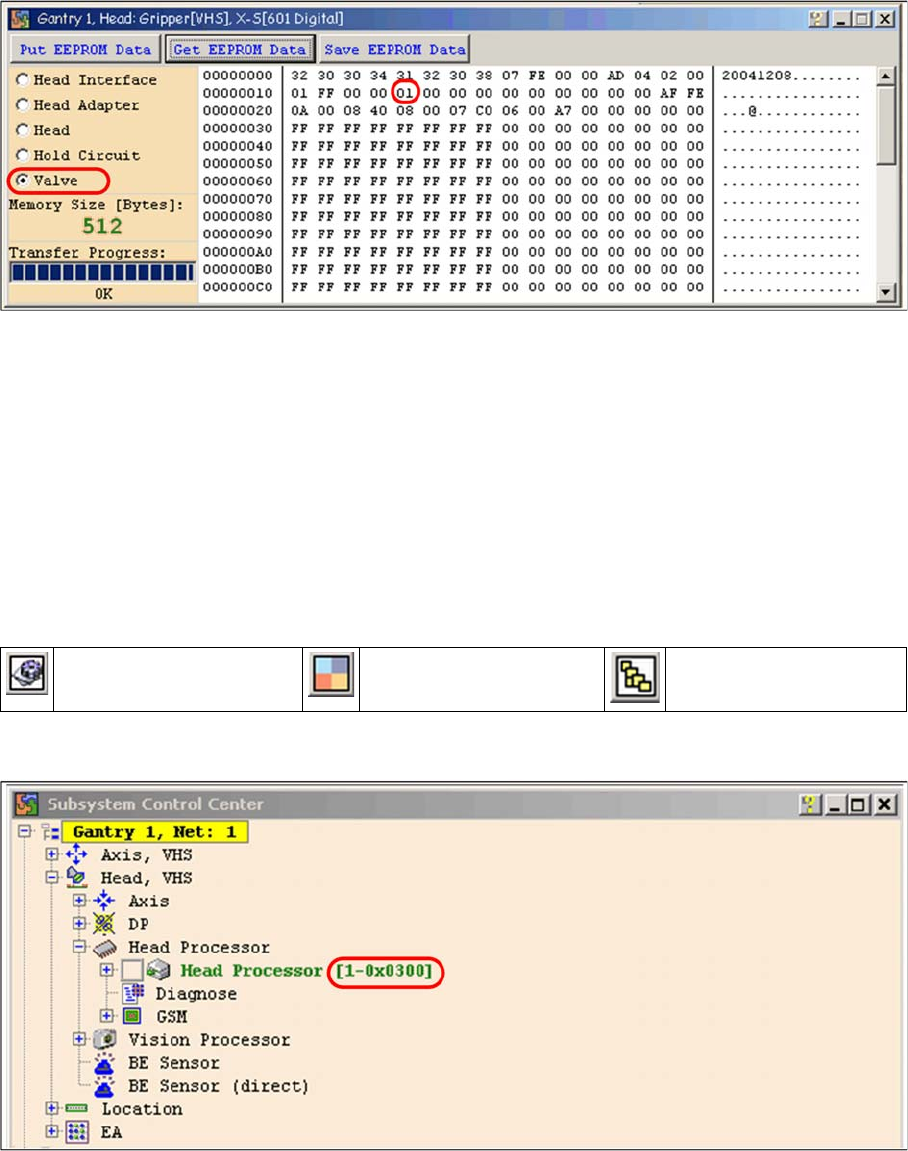

Baugruppenkennung Druckregelventil digital C&P20A
Lesen und Schreiben der LP-IDs mit CAN-Kommandos
4.6.2.2 Lesen und Schreiben der LP-IDs mit CAN-Kommandos
► Schalten Sie die Maschine aus.
► Verbinden Sie sich mit dem Servicelaptop an den Maschinen CAN-Bus am BB1 und / oder BB2.
Achten Sie darauf, dass das Kabel am Kanal 1 für den BB1 und am Kanal 2 für den BB2 der Kvaser
Card angeschlossen ist.
► Schalten Sie die Maschine wieder an.
► Starten Sie die SW Caccia und kontrollieren Sie die Maschinenkonfiguration in Caccia.
► Doppelklicken Sie den Button Open Subsystem Control Center.
► Betätigen Sie den Button Get Versions.
Es werden alle erreichbaren Subsysteme mit den Firmwareversionen und ihrer CAN ID angezeigt.
Subsystem Control Center
► Im Fenster Subsystem Control Center suchen Sie das Subsystem (TQM-Modul), auf das Sie
zugreifen wollen, um die richtige CAN ID später im Netzwerkfenster zu benutzen.
► D. h. Für die Überprüfung des Head Interface, Head Adapter und Zwischenverteiler die CAN ID 300
für Portal 1 bzw. 308 für Portal 2, usw. verwenden.
Change Properties Change Machine
Configuration
Open Subsystem Control
Center
Kommunikation und Steuerung
LP-Kennung Lesen der LP-Kennungs-IDs aus dem EEPROM
145 Student Guide SIPLACE X-Serie und X4I FSE
► Führen Sie einen BIOS-Download auf das TQM-Modul durch, damit ist sichergestellt, dass nur das
BIOS läuft.
► Öffnen Sie die Netzwerkfenster 1 für BB1 und Netzwerkfenster 2 für BB2.
► Mit der richtigen CAN ID und den BIOS-Kommandos, kann jetzt die richtige LP-ID in das EEPROM
geschrieben werden.
HINWEIS
Benutzen Sie immer die IDs, die durch Betätigen der Buttons
GET VERSION oder ACTIVATE IDs im Subsystem Control Fenster angezeigt werden.
Z. B. Head Processor
Portal 1 --> 300
Portal 2 --> 308
Portal 3 --> 310
Portal 4 --> 318.
Ausnahme: Meldet sich ein Subsystem nicht, kann man mit den Standard IDs für z. B. Head
Processor arbeiten:
Portal 1 --> 304
Portal 2 --> 30C
Portal 3 --> 314
Portal 4 --> 31C,
notwendig wenn zwei LP-IDs fehlen.
HINWEIS
Zum Schreiben der LP-IDs mit CAN-Kommandos ist es notwendig, dass auf dem TQM-Modul
nur das BIOS läuft.
Kommunikation und Steuerung
Lesen der LP-Kennungs-IDs aus dem EEPROM LP-Kennung
Student Guide SIPLACE X-Serie und X4I FSE 146
Auslesen LP-ID Kopfinterface
► (1) Schränken Sie den Adressenbereich der CAN IDs ein. Tragen Sie unter Affected Range
einen möglichst kleinen Bereich ein. Dadurch wird die Anzahl der angezeigten CAN-Telegramme im
Netzwerkfenster reduziert.
► Bestätigen mit Add
► Der CAN ID-Bereich wird jetzt unter Current Range angezeigt.
► (2) Tragen Sie unter CanID die entsprechende ID ein.
► (3) Tragen Sie unter Data das CAN-Kommando ein.
Bsp. b2 31 00 12
b2 --> lesen EEPROM
31 --> lesen aus dem Kopfinterface
12 --> Speicherplatz im EEPROM Speicher in hex
► (4) Drücken Sie Send.
► (5) Kommando wird im Netzwerkfenster angezeigt und eine Antwort (Acknowledge) gesendet.
Ack b2 00 01 00 00 00 00 00 --> Speicherplatz 12 ist mit dem Wert 01 belegt = LP-ID
Kopfinterface.
