Kommunikation und Steuerung Lesen der LP-Kennungs-IDs aus dem EEPROM LP-Kennung Student Guide SIPLACE X-Serie und X4I FSE 146 Auslesen LP-ID Kopfinterface ► (1) Schränken Sie den Adressenber ei ch der CAN IDs ein. Tragen…
Kommunikation und Steuerung
LP-Kennung Lesen der LP-Kennungs-IDs aus dem EEPROM
145 Student Guide SIPLACE X-Serie und X4I FSE
► Führen Sie einen BIOS-Download auf das TQM-Modul durch, damit ist sichergestellt, dass nur das
BIOS läuft.
► Öffnen Sie die Netzwerkfenster 1 für BB1 und Netzwerkfenster 2 für BB2.
► Mit der richtigen CAN ID und den BIOS-Kommandos, kann jetzt die richtige LP-ID in das EEPROM
geschrieben werden.
HINWEIS
Benutzen Sie immer die IDs, die durch Betätigen der Buttons
GET VERSION oder ACTIVATE IDs im Subsystem Control Fenster angezeigt werden.
Z. B. Head Processor
Portal 1 --> 300
Portal 2 --> 308
Portal 3 --> 310
Portal 4 --> 318.
Ausnahme: Meldet sich ein Subsystem nicht, kann man mit den Standard IDs für z. B. Head
Processor arbeiten:
Portal 1 --> 304
Portal 2 --> 30C
Portal 3 --> 314
Portal 4 --> 31C,
notwendig wenn zwei LP-IDs fehlen.
HINWEIS
Zum Schreiben der LP-IDs mit CAN-Kommandos ist es notwendig, dass auf dem TQM-Modul
nur das BIOS läuft.
Kommunikation und Steuerung
Lesen der LP-Kennungs-IDs aus dem EEPROM LP-Kennung
Student Guide SIPLACE X-Serie und X4I FSE 146

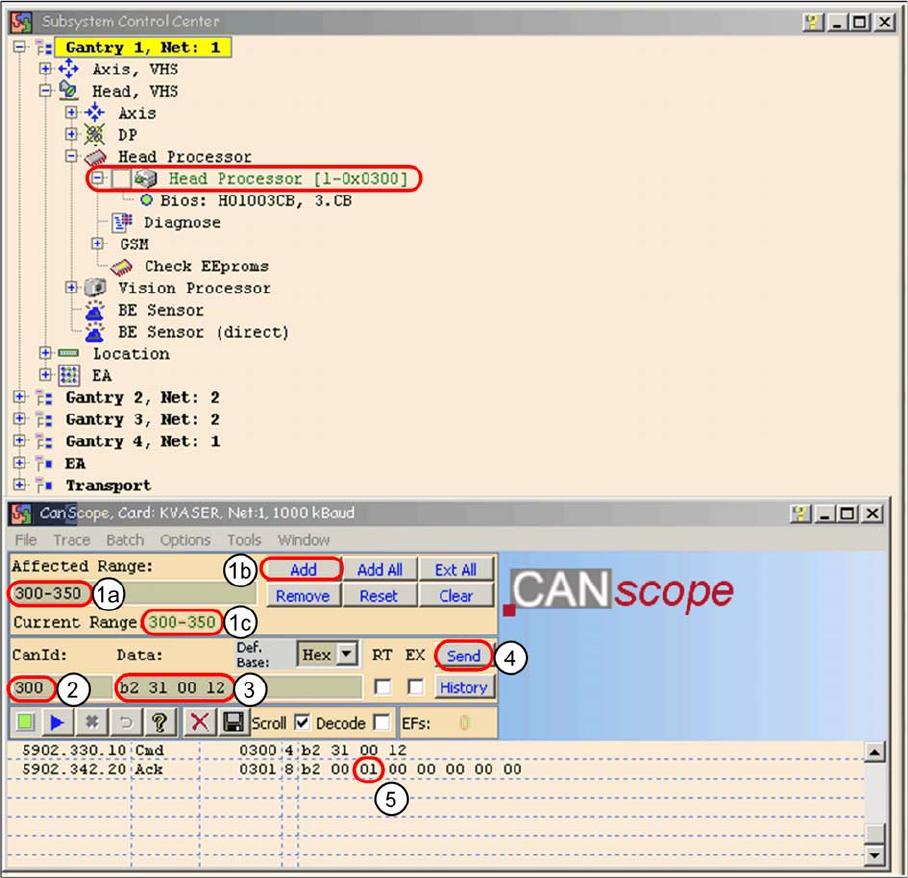

Auslesen LP-ID Kopfinterface
► (1) Schränken Sie den Adressenbereich der CAN IDs ein. Tragen Sie unter Affected Range
einen möglichst kleinen Bereich ein. Dadurch wird die Anzahl der angezeigten CAN-Telegramme im
Netzwerkfenster reduziert.
► Bestätigen mit Add
► Der CAN ID-Bereich wird jetzt unter Current Range angezeigt.
► (2) Tragen Sie unter CanID die entsprechende ID ein.
► (3) Tragen Sie unter Data das CAN-Kommando ein.
Bsp. b2 31 00 12
b2 --> lesen EEPROM
31 --> lesen aus dem Kopfinterface
12 --> Speicherplatz im EEPROM Speicher in hex
► (4) Drücken Sie Send.
► (5) Kommando wird im Netzwerkfenster angezeigt und eine Antwort (Acknowledge) gesendet.
Ack b2 00 01 00 00 00 00 00 --> Speicherplatz 12 ist mit dem Wert 01 belegt = LP-ID
Kopfinterface.
Kommunikation und Steuerung
LP-Kennung Fehlersuche, wenn zwei LP-IDs fehlen
147 Student Guide SIPLACE X-Serie und X4I FSE

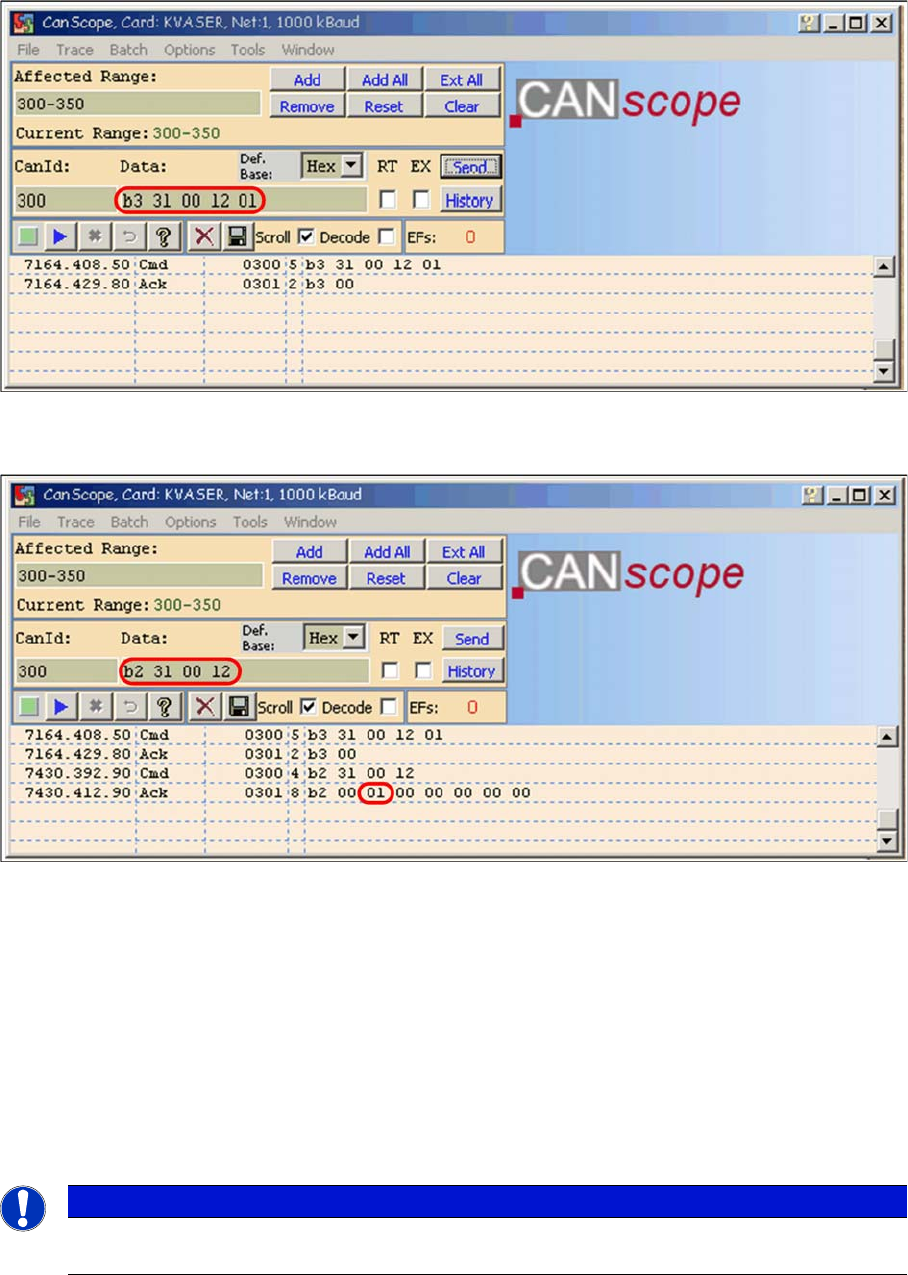

► Schreiben der richtigen LP-ID mit dem Kommando B3 31 00 12 01
B3 --> Schreiben in das EEPROM
31 --> Kopfinterface
12 --> Speicherplatz im EEPROM
01 --> LP-ID für Kopfinterface
Ack B3 00 --> Kommando OK
CAN-Kommando LP-ID auf Kopfinterface schreiben
► Kontrolle
Kontrolle der geschriebenen LP-ID
► Laden Sie jetzt die Applikationssoftware auf das TQM-Modul.
⇨ Nach dem Download sollte das TQM-Modul ohne Fehlermeldung wieder hochlaufen.
Fehlersuche, wenn zwei LP-IDs fehlen
4.6.3 Fehlersuche, wenn zwei LP-IDs fehlen
Sollte es vorkommen, das zwei IDs fehlen und dadurch die Maschine (das TQM-Modul) nicht hochläuft,
kann mit der Standard-CAN ID das TQM-Modul auf dem Kopfprozessor angesprochen werden (CAN ID
+4hex) (siehe "4.6.2.2 Lesen und Schreiben der LP-IDs mit CAN-Kommandos" [ ➙ 144]).
CAN-Kommandos zum Lesen und Schreiben der LP-Kennung
4.6.4 CAN-Kommandos zum Lesen und Schreiben der LP-Kennung
HINWEIS
Zum Schreiben der LP-IDs mit CAN-Kommandos ist es notwendig, dass auf dem TQM-Modul
nur das BIOS läuft.
