Energie- und Druckluftversorgung Unterverteiler (X-Serie ab Ma-Nr. B326 ) Stromversor gung Student Guide SIPLACE X-Serie und X4I FSE 156 Unterverteil er (X-Serie ab Ma -Nr. B326) 5.2.3 Unterverteiler (X -Serie ab Ma-Nr. …
Energie- und Druckluftversorgung
Stromversorgung Hauptverteiler (X-Serie ab Ma-Nr. B326)
155 Student Guide SIPLACE X-Serie und X4I FSE
Hauptver teiler (X-Serie ab Ma-Nr. B326)
5.2.2 Hauptverteiler (X-Serie ab Ma-Nr. B326)
Hauptverteiler (X-Serie ab Ma-Nr. B326, X4I) [03046225-
xx]
Legende:
1. Klemmenleiste X1qa (GND, +5 V, +15 V, -15 V,
+24 V, verschiedene Signale)
2. DC/DC-Wandler für die Beleuchtung aller Kameras
(LP-, BE- und stationäre Kameras) im
Bestückbereich 2
3. Steckplatz für Interface 1-Wire CAT5
4. CAN-Bus-E/A-Modul (A1)
5. Anschlussleiste (Anschluss X2qa - X6qa, X71qa -
X74qa und X9qa - X24qa)
6. Relais K2 schaltet die Druckluftversorgung für die
Bestückköpfe aus (Konfigurierbar in der
Stationssoftware)
Energie- und Druckluftversorgung
Unterverteiler (X-Serie ab Ma-Nr. B326) Stromversorgung
Student Guide SIPLACE X-Serie und X4I FSE 156
Unterverteiler (X-Serie ab Ma -Nr. B326)
5.2.3 Unterverteiler (X-Serie ab Ma-Nr. B326)
Stromversorgung
5.2.4 Stromversorgung
Die Stromversorgung ist auf einem kompakten Einschubmodul montiert und befindet sich auf der linken
Seite der Maschine. Beim Betrachten von außen ist nur der rote Hauptschalter zu sehen.
Der Zugang zur Stromversorgung ist durch eine abschließbare Tür gesichert.
Bei geöffneter Abdeckung kann der Status der folgenden Schutzvorrichtungen leicht überwacht werden:
▪ Motorschutzschalter
▪ Hauptschütz
▪ Sicherheitsrelais
▪ Leistungsschalter
▪ Schutzsicherheitskombination (SSK)
Folgende Arbeiten sind notwendig um die Stromversorgung auf die länderspezifischen Anforderungen
umzustellen (siehe auch Umrüstanleitung Stromversorgung):
1. Austausch des Motorschutzauslöseblocks
2. Netzanschlusskabel tauschen (länderspezifisch)
3. An der Primärseite des Trafos T1 müssen die Anschlussklemmen (U, V, W) auf die entsprechende
Länderspannung umgeklemmt werden.
4. Stecker auf der Einschaltstrombegrenzung Trafo umstecken.

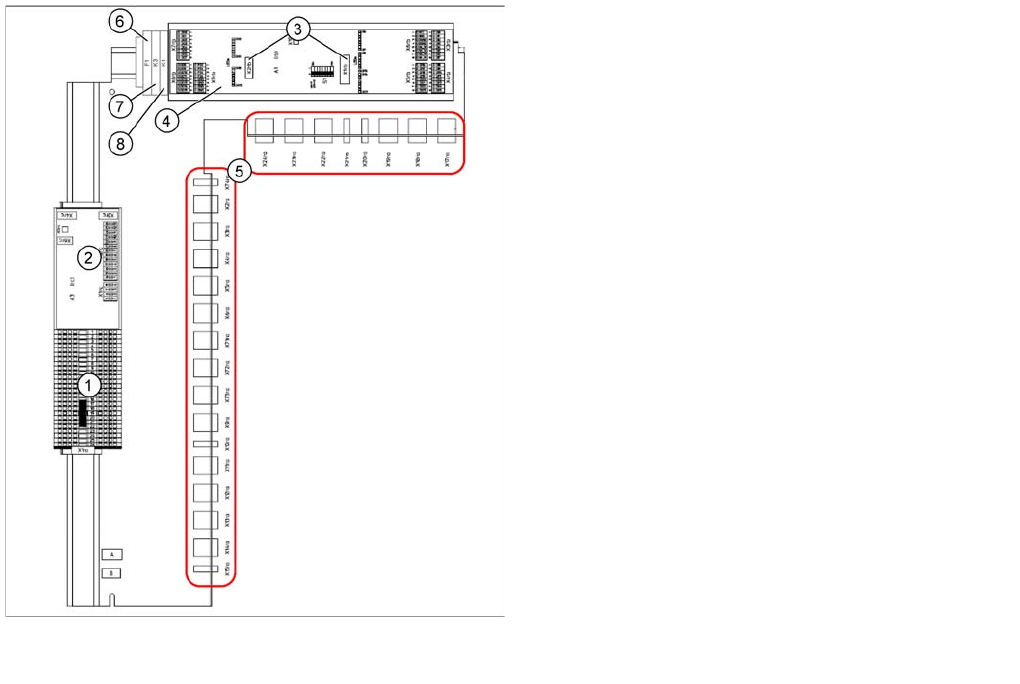

Unterverteiler (X-Serie ab Ma-Nr. B326, X4I) [03046226-
xx]
Legende:
1. Klemmenleiste X1ra (GND,+5 V,+15 V,-
15 V,+24 V,+52 V, verschiedene Signale)
2. DC/DC-Verteiler für die Beleuchtung aller Kameras
(LP-, BE- und stationäre Kameras) im
Bestückbereich 1
3. Steckplatz für Interface 1-Wire CAT5
4. CAN-E/A-Modul (A1)
5. Anschlussleiste (Anschluss X3ra - X6ra, X71ra-
X74ra, X10ra - X24ra)
6. F1: Sicherung für die Haubenlüfter
7. K3: Relais für Haubenlüfter
8. K1: Dieses Relais schaltet das Hauptventil in der
Pneumatikeinheit.
Energie- und Druckluftversorgung
Stromversorgung Stromversorgung
157 Student Guide SIPLACE X-Serie und X4I FSE
Hauptstromversorgung
Die SIPLACE X-Maschinen werden mit 3-Phasen Drehstrom versorgt. N wird nur für die Service-
Steckdose verwendet. Die Kontakte L1/L2/L3/N/PE befinden sich unterhalb der Hauptstromversorgung.
Die Phase L3 wird zusätzlich für die Serversteckdose über die Sicherung F1 abgesichert.
Spannungen an der Hauptstromversorgung
5.2.4.1 Spannungen an der Hauptstromversorgung
Baugruppe Bezeichnung Kontakt Spannung
X100 Hauptstromversorgung L1, L2, L3 3x 204 VAC/3x 380 VAC
3x 400 VAC/3x 415 VAC
X102 Service-Steckdose L3, N, PE 115 VAC/220 VAC/
230 VAC/240 VAC
Z1 Netzfilter L1, L2, L3 3x 204 VAC/3x 380 VAC
3x 400 VAC/3x 415 VAC
Q1 Hauptschalter 1, 3, 5 u.
2, 4, 6
3x 204 VAC/3x 380 VAC
3x 400 VAC/3x 415 VAC
Q2 Motorschutzschalter 1, 3, 5 u.
2, 4, 6
3x 204 VAC/3x 380 VAC
3x 400 VAC/3x 415 VAC
L20 Entladedrossel L1, L2, L3 3x 204 VAC/3x 380 VAC
3x 400 VAC/3x 415 VAC
