Energie- und Druckluftversorgung Stromversorgung Box-PC Unit Stromversorgung Student Guide SIPLACE X-Serie und X4I FSE 162 DC/DC-Wandl er (Gleic hspannung swandler ) in der Hauptstrom versorg ung 5.2.4.6 DC/DC-Wandler (G…
Energie- und Druckluftversorgung
Stromversorgung Stromversorgung
161 Student Guide SIPLACE X-Serie und X4I FSE

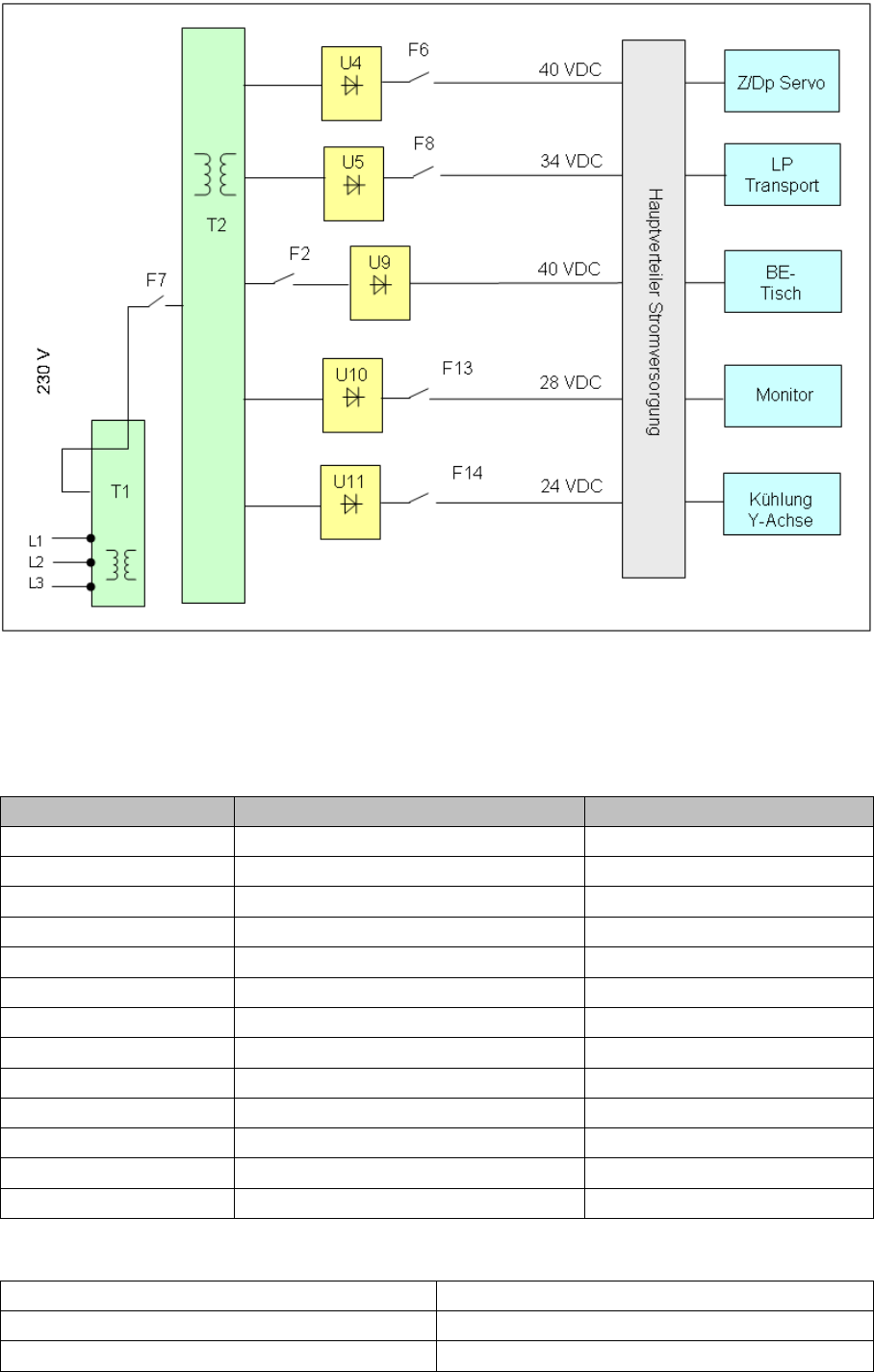

Überblick Transformator 2
Spannungen in de r Stromversorgung nach dem Einscha lten
5.2.4.5 Spannungen in der Stromversorgung nach dem Einschalten
Wenn der Hauptschalter eingeschaltet wird, werden folgende Spannungen erzeugt und an die Module
geschaltet oder nicht (freigegeben oder nicht freigegeben):
Spannungen an der Servicesteckdose
Spannung Module Status
250 VDC X/Y-Servomodul nicht freigegeben
150 VDC Servomodul nicht freigegeben
34 VDC Leiterplattentransport nicht freigegeben
24 VDC Gurtschneider nicht freigegeben
34 VDC SZ1 Einschaltstrombegrenzung freigegeben
52 VDC DC/DC-Wandler Hauptstromversorgung freigegeben
48 VDC Beleuchtung für alle Kameras freigegeben
52 VDC Versorgung Power Fail-Platine freigegeben
40 VDC Z-/DP-Achse freigegeben
40 VDC BE-Tisch freigegeben
28 VDC Monitor freigegeben
24 VDC Ventilator freigegeben
230, 115 oder 240 VAC Servicesteckdose unabhängig vom Hauptschalter
230 VAC (Europa) Eingang 3x 400 VAC
115 VAC (U. S. A.) Eingang 3x 204 VAC
130 VAC (sonstige) Eingang 3x 230 VAC
Energie- und Druckluftversorgung
Stromversorgung Box-PC Unit Stromversorgung
Student Guide SIPLACE X-Serie und X4I FSE 162
DC/DC-Wandler (Gleichspannungswandler) in der Hauptstromversorgung
5.2.4.6 DC/DC-Wandler (Gleichspannungswandler) in der Hauptstromversorgung
Die beiden DC/DC-Wandler, bezeichnet mit U20 und U30 erzeugen die +24 VDC und +5 VDC, die in
der gesamten elektrischen Anlage verwendet werden. Sie befinden sich in der Hauptstromversorgung.
DC/DC-Wandler U20:
1. +24 VDC, erzeugt aus 52 VDC ist wird für folgende Module verwendet:
▪ Servo Enable
▪ SSK-Relais K6
▪ Einschaltstrombegrenzung Servo
▪ Allgemeine 24 V Spannungsversorgung für die Maschine
2. +24 VDC, erzeugt aus 52 VDC, wird für folgende Module verwendet:
▪ Lüfter Axis Units
▪ LP-Transportsteuerung
DC/DC-Wandler U30:
5 VDC-Spannung für die gesamte Maschine
DC/DC-Wandler Hauptstromversorgung
Stromversorgung Box-PC Unit

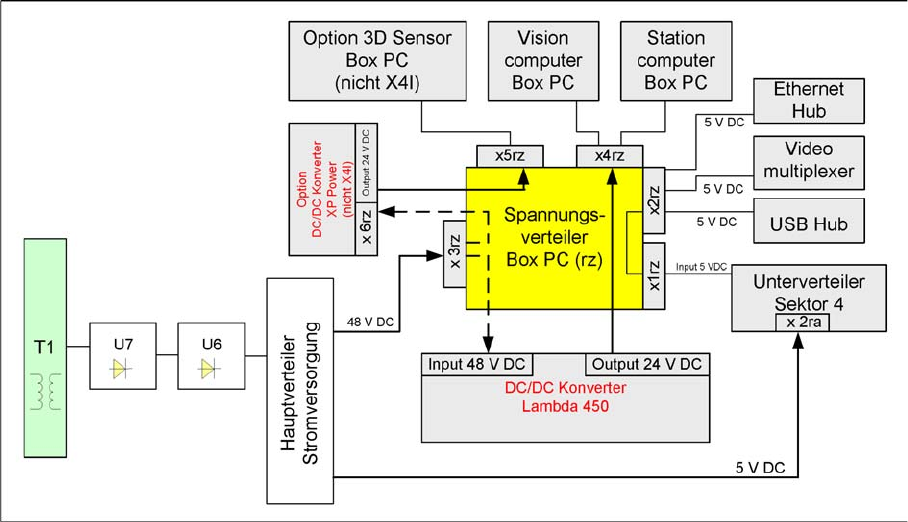

5.2.5 Stromversorgung Box-PC Unit
220 VAC (sonstige) Eingang 3x 380 VAC
240 VAC (sonstige) Eingang 3x 415 VAC
HINWEIS
Die Servicesteckdose kann nur verwendet werden, wenn das Bestücksystem mit einer 5-
adrigen Leitung mit Neutralleiter (L1, L2, L3, N, PE) an die Hauptstromversorgung
angeschlossen ist.
HINWEIS
Bei Maschinen mit Box-PC erfolgt die Stromversorgung direkt durch die Haupt-
Stromversorgungseinheit über einen DC/DC-Wandler.
Energie- und Druckluftversorgung
Stromversorgung Stromversorgung Axis Unit
163 Student Guide SIPLACE X-Serie und X4I FSE
Stromversorgung Axis Unit
5.2.6 Stromversorgung Axis Unit
Nach dem Einschalten des Hauptschalters wird die Axis Unit von der Hauptstromversorgung über X13
mit 52 VDC versorgt und es werden folgende Spannungen erzeugt:
Die Spannungsversorgung +/-15 V und 5 V für die elektronischen Schaltungen der Axis Unit werden von
den beiden DC/DC-Wandlern U20 und U30 erzeugt. Diese Wandler versorgen die Servokarten und die
Achsansteuerung mit 5 V und +/-15 V. Die +/-15 V werden auch an den Bestückköpfen sowie für die
Anti-Crash-Platine (bei Maschinen bis zum Achskartentyp A363) benötigt. Die Spannung wird über den
Hauptverteiler X4qa (Sektor 2) an die Klemmenleiste X1qa geleitet und von dort aus erfolgt die
Verteilung.
