Energie- und Druckluftversorgung
Stromversorgung Gleichspannungswandler Vision Sektor 2
165 Student Guide SIPLACE X-Serie und X4I FSE
DC/DC-Wandler Sektor 2
Spannungsversorgung Gurtschneider
5.2.7.1 Spannungsversorgung Gurtschneider
Die Gurtschneider sind sowohl parallel als auch in Reihe geschaltet. Der Gurtschneider im Sektor 2 und
Sektor 3 ist seriell und in Sektor 1 und 4 ebenfalls seriell geschaltet.
Stromversorgung Gurtschneider
Spannungsversorgung Haubenlüfter
5.2.7.2 Spannungsversorgung Haubenlüfter
Durch die Steigerung der Bestückleistung, Optimierung der Verfahrwege, das gedrehte Portal und das
Überlappen einzelner Achsen entsteht mehr Wärme im Inneren der Maschine. Diese Wärme kann
Einfluss auf die Bestückgenauigkeit und auf die MTBF-Zeiten haben. Daher wurden je Maschinenhaube
vier Lüfter zur Kühlung der Bearbeitungsbereiche installiert.
Energie- und Druckluftversorgung
Sicherheits- und Meldekreis Stromversorgung
Student Guide SIPLACE X-Serie und X4I FSE 166
Spannungsversorgung Haubenlüfter
Die Lüfter werden vom DC/DC-Wandler aus der Computer Unit mit 24 V versorgt und über den
Sicherheitskreis eingeschaltet
Sicherheits- und Meldekreis
5.2.8 Sicherheits- und Meldekreis
NOT-HALT-Kreis (Sicherheitskreis)
5.2.8.1 NOT-HALT-Kreis (Sicherheitskreis)
Folgende Kontakte sind in Reihe geschaltet und bilden den Sicherheitskreis:
▪ 4 Schalter der großen Schutzhauben.
▪ Schalter für Transportabdeckung.
▪ Kontakt am BE-Wechsel Tisch
▪ NOT-HALT-Taster darf nicht gedrückt sein (Eingabe- und Ausgabeband)
Energie- und Druckluftversorgung
Stromversorgung Sicherheits- und Meldekreis
167 Student Guide SIPLACE X-Serie und X4I FSE

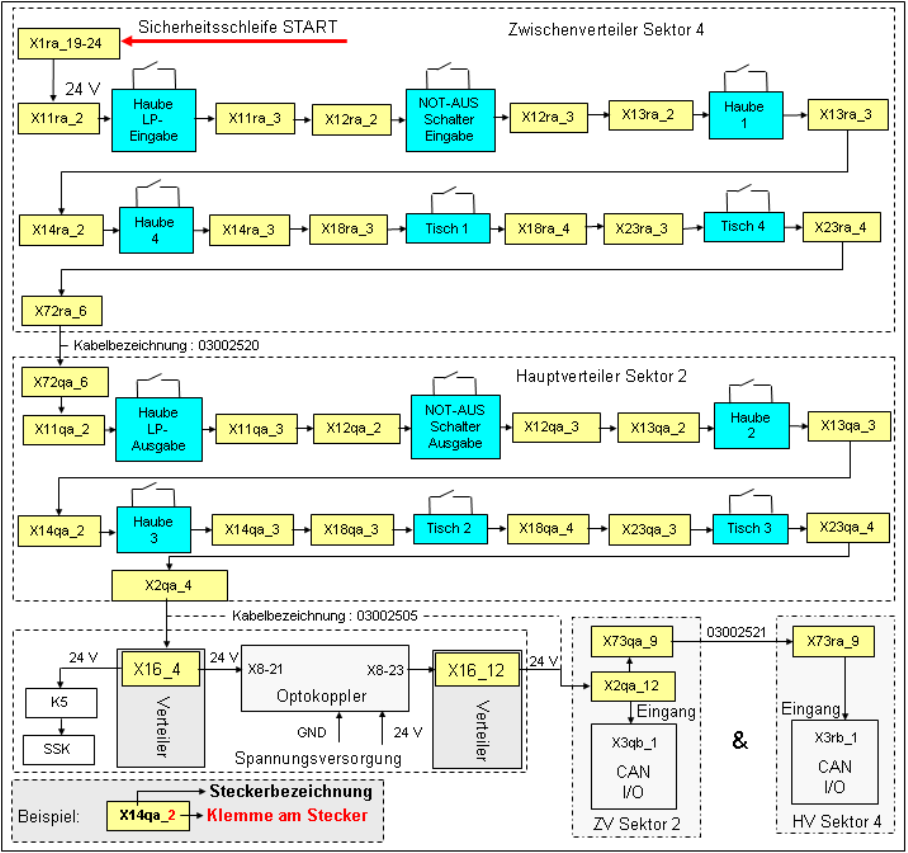

Sicherheitskreis
Beschreibung NOT-HALT Kreis:
Wenn der NOT-HALT-Kreis geschlossen ist, liegen 24 V an K5, Kontakt 3 an. Ein weiteres 24 V-Signal
wird als Meldung NOT-HALT Schleife OK an jedes CAN-E/A-Modul geschickt und signalisiert, dass
alle Abdeckungen geschlossen und alle BE-Tische angeschlossen sind.
