Energie- und Druckluftversorgung Stromversorgung Spannungsverteilung 175 Student Guide SIPLACE X-Serie und X4I FSE Stromverteilung Legende 1 Hauptverteiler Spannungsversorgung 4 Klemmleiste X1qa Sektor 2 2 Anschlüsse – H…
Energie- und Druckluftversorgung
Spannungsverteilung Stromversorgung
Student Guide SIPLACE X-Serie und X4I FSE 174

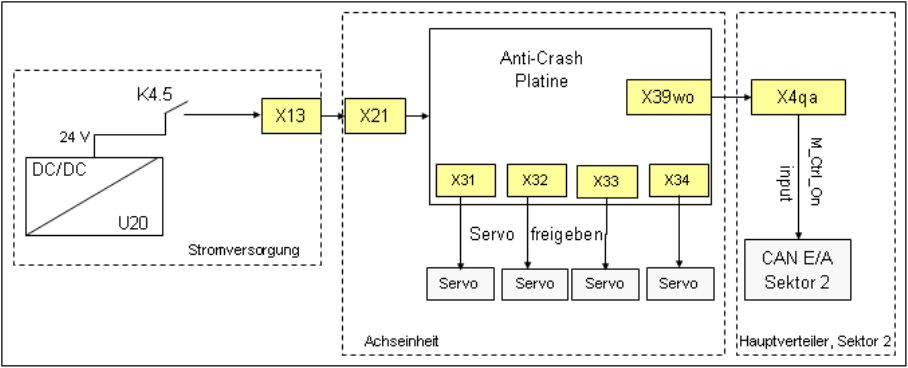

Signal Steuerung Ein
Spannungsverteilung
5.2.11 Spannungsverteilung
Die Spannungsverteilung zu den verschiedenen Sektoren, Portalen, Köpfen ist durchstrukturiert. Die
Spannungen 5 V und 24 V, erzeugt von den DC/DC-Wandlern U20 und U30 in der
Hauptstromversorgung, liegen zuerst am Verteiler der Hauptstromversorgung X16 an. Von dort zu
Sektor 2, Hauptverteiler, Anschluss X2qa und dann zur Klemmenleiste X1qa zur allgemeinen
Verwendung und über Anschluss X71qa zu Sektor 4, X71ra.
Die Spannung 52 V für die Kamerabeleuchtung, erzeugt von U7, liegen am Verteiler der
Hauptstromversorgung X18 an und werden in zwei Pfade unterteilt:
Pfad 1: von X18 an Sektor 2, X3qa, an Klemmenfeld X1qa und dann zum DC/DC-Wandler-Vision, um
die benötigten 42 V für die IC/FC-Kamerabeleuchtung umzuwandeln. Danach liegt die Spannung auch
über Anschluss X71qa zum Anschluss X71ra in Sektor 4, zum X1ra, zum DC/DC-Wandler-Verteiler-
Vision (42 V werden hier nicht benötigt) an.
Pfad 2: (dieser Pfad wird derzeit nicht verwendet) von X18 an Sektor 2, X3ra, an Klemmenfeld X1ra und
dann zum DC/DC-Wandler-Verteiler-Vision um die benötigten 42 V für die IC/FC Kamerabeleuchtung in
diesem Sektor umzuwandeln.
Die Spannung +/-15 V werden vom Netzteil in der Axis Unit aus 52 V erzeugt und liegen von dort an
X4qa an, an der Klemmenleiste X1qa, um zur allgemeinen Verwendung verteilt zu werden. Danach liegt
die Spannung über Anschluss X74qa nach X74ra in Sektor 4 zum Zwischenverteiler (in der folgenden
Abbildung nicht zu sehen) an.
Energie- und Druckluftversorgung
Stromversorgung Spannungsverteilung
175 Student Guide SIPLACE X-Serie und X4I FSE

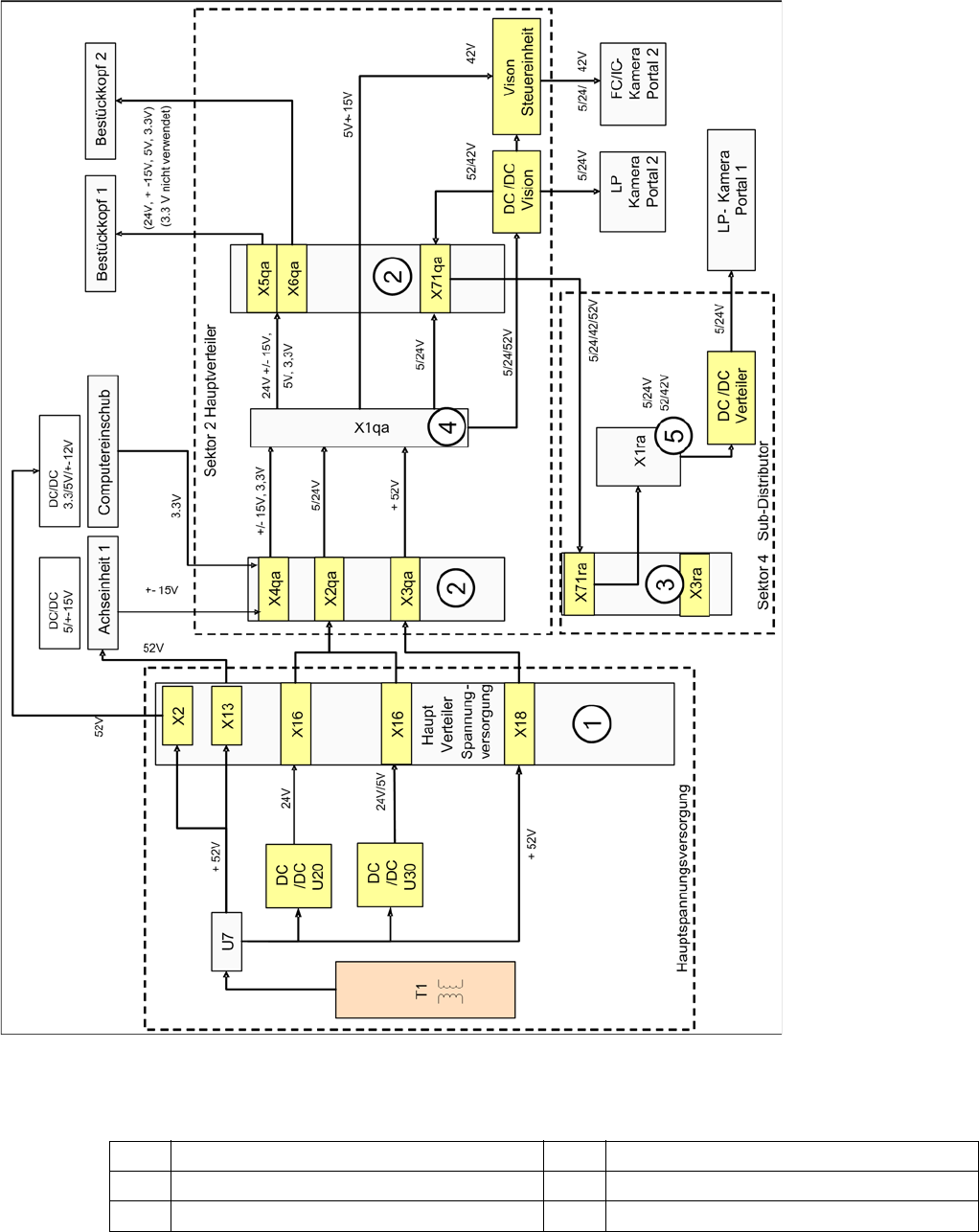

Stromverteilung
Legende
1 Hauptverteiler Spannungsversorgung 4 Klemmleiste X1qa Sektor 2
2 Anschlüsse – Hauptverteiler Sektor 2 5 Klemmleiste X1ra Sektor 4
3 Sub-Distributor Sektor 4
Energie- und Druckluftversorgung
Pneumatikeinheit Pneumatiksystem
Student Guide SIPLACE X-Serie und X4I FSE 176
Pneumatiksystem
5.3 Pneumatiksystem
Pneumatikeinheit
5.3.1 Pneumatikeinheit
Die Pneumatikeinheit ist auf einem kompakten Einschubmodul montiert. Die Einheit ist durch eine
abschließbare Tür gesichert und enthält die komplette Druckluftversorgung, die für die Maschine und
ihre Optionen notwendig sind. Im Pneumatikeinschub befindet sich auch die Transportsteuerung,
welche die Steuerung für den Transport der Leiterplatten in der Maschine sowie zu den vor- und
nachgeschalteten Stationen übernimmt. (siehe Kapitel Transport)
Pneumatikeinheit
Legende
1. Manometer 2,5 bar Bulkcase bzw. Pipettenwechsler
DLM
2. Manometer Portale 4,8 bar
3. Manometer Maschinenkomponenten 5 bar (Docking
Unit, Transport, Schneidgerät, PPW C&P20)
4. Manometer für Eingangsdruck, min. 5 bar
5. Hauptabsperrventil
6. Neuer Luftfilter - Luftfiltergehäuse aus Metall mit
Bajonettverschluss und Füllstandsanzeige
Pneumatikeinheit
Legende
1. Drucksensor
2. Handregler für Schneidgeräte und
Maschinenkomponenten
3. Proportionalventil
4. Hauptdruckluftanschluss (5-10 bar)
5. Portalverteiler mit Absperrventilen für jedes Portal
6. Anschlüsse 5 bar Docking Unit bzw.
Pipettenwechsler C&P20
7. Hauptventil Maschinenkomponenten
8. Handregler für 2,5 bar Bulkcase
9. Anschlüsse 2,5 bar Bulkcase bzw. Pipettenwechsler
C&P6/12
10. Sicherheitsventil für Schneidgeräte
