Energie- und Druckluftversorgung Überblick Pneumatiksystem Pneumatiksystem Student Guide SIPLACE X-Serie und X4I FSE 178 Überblic k Pneumatiksyste m 5.3.2 Überblick Pneumatiksystem Die Druckluft mit 5 - 10 bar strömt dur…
Energie- und Druckluftversorgung

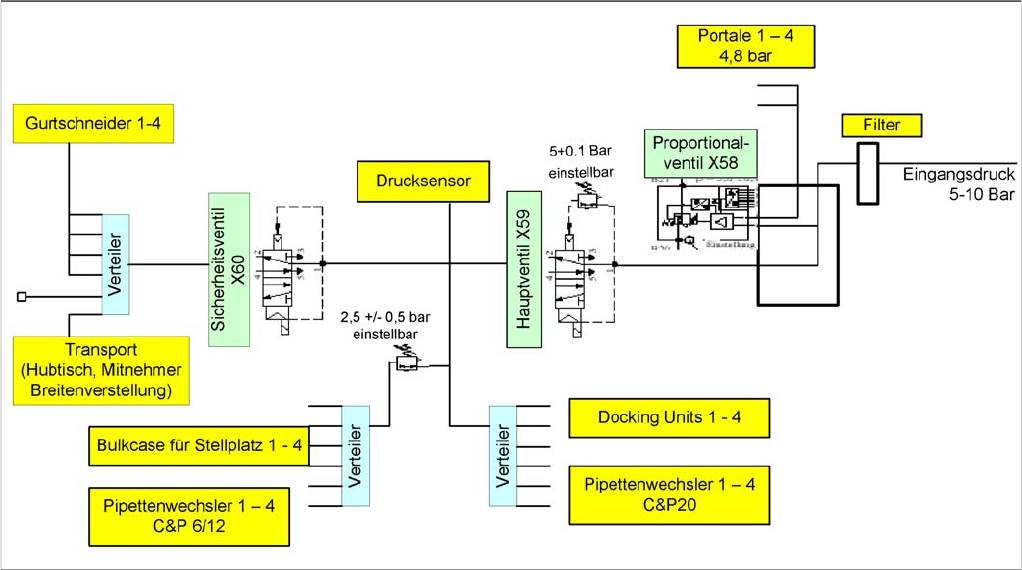

Pneumatiksystem Pneumatikeinheit
177 Student Guide SIPLACE X-Serie und X4I FSE
Der Eingangsdruck (5-10 bar) strömt durch den Druckluftfilter. Dieser muss in regelmäßigen Abständen
kontrolliert und gewartet werden. (siehe Instandhaltungsanleitung)
Über einen Druckluftverteiler wird die Druckluft in zwei Hauptpfade aufgeteilt.
▪ Pfad 1: Druckluftversorgung Bestückköpfe
▪ Pfad 2: Druckluftversorgung Maschinenkomponenten
▪ Pfad 1: Alle 4 Portale(Bestückköpfe) werden über das Proportionalventil konstant mit einer Druckluft
von 4,8 bar versorgt.
▪ Pfad 2: Der Druck für die Maschinenkomponenten wird nach dem Druckluftverteiler mittels
Handregler auf 5,0 +/-0,5 bar eingestellt. Danach teilt sich dieser Pfad in drei weitere Pfade auf.
– Pfad 2.1 Dieser Pfad versorgt die Docking-Units und den Pipettenwechsler des C&P20A-Kopfes
direkt mit den am Handregler eingestellten 5,0 bar über ein elektronischen Ventil.
– Pfad 2.2 Diese Pfad zweigt nach dem elektronischen Ventil ab und der Druck wird über ein
Handregler auf 2,5 +/-0,5 bar reduziert, für die Option Bulkcase Förderer und die
Pipettenwechsler C&P6/12-Köpfe. (nicht X4I)
– Pfad 2.3 wird über ein Sicherheitsventil geschaltet und liefert 5,0 bar, die am Handregler
eingestellt werden den Transport und die Schneidgeräte.
Der Eingangsdruck sowie alle einstellbaren Drücke können über Manometer kontrolliert werden.
Pneumatikeinheit
Legende
1. Verteiler für Schneidgeräte und Transport
2. Ansaugfilter für Drucklufterzeuger (Kühlung der Y-
Achsen)
3. Stecker 1-> X59: Hauptventil und Drucksensor
Stecker 2-> X60: Sicherheitsventil Schneidgeräte,
Transport
Stecker 3-> X58: Proportionalventil
4. Druckluftschläuche zu den Manometern
5. Anlaufsteuerung für Drucklufterzeuger
6. Ausgang Drucklufterzeuger 2,5 bar
Energie- und Druckluftversorgung
Überblick Pneumatiksystem Pneumatiksystem
Student Guide SIPLACE X-Serie und X4I FSE 178
Überblic k Pneumatiksyste m

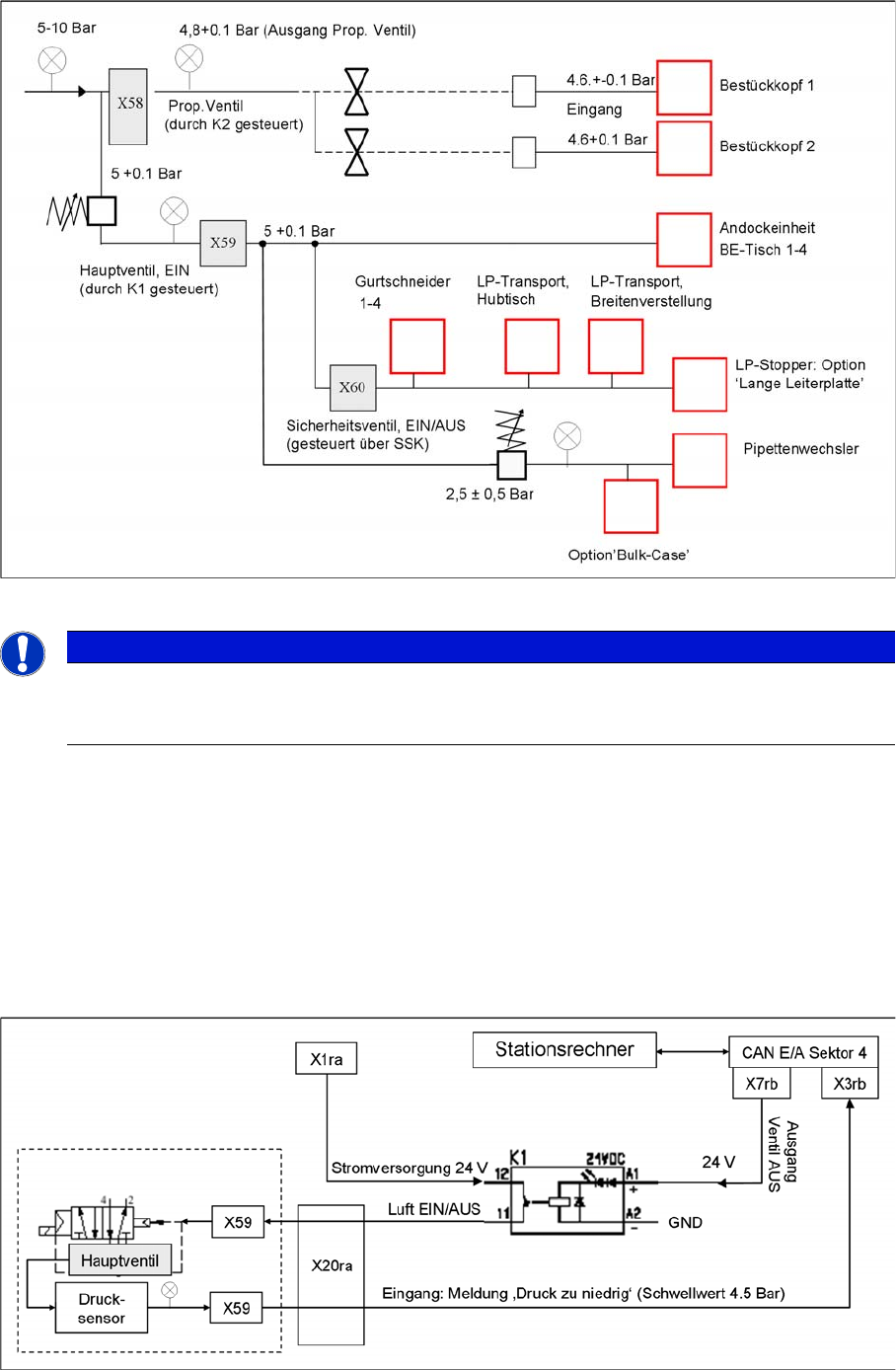

5.3.2 Überblick Pneumatiksystem
Die Druckluft mit 5 - 10 bar strömt durch den Filter und wird in zwei Hauptpfade verteilt. Dadurch werden
das Proportionalventil und das Hauptventil mit Druckluft versorgt.
Weg 1: Proportionalventil X58 zur Regelung von 4,8 + 0,1 bar (automatisch geregelt)
▪ C&P (Eingang Vakuumerzeuger Kopf 4,6 +0,1)
▪ Twin Kopf Segment 1 (Eingang Vakuumerzeuger Kopf 4,6 +0,1))
▪ Twin Kopf Segment 2 (Eingang Vakuumerzeuger Kopf 4,6 +0,1))
Weg 2: Hauptventil X59 zur Regelung 5 +0,1 bar (manuell regelbar)
▪ Docking Unit BE-Tisch
▪ Transport (Breitenverstellung und Hubtisch)
▪ Drossel zur manuellen Regelung des Luftdrucks für Bulk-Case und Pipettenwechsler, reduziert auf
2,5 +-0,5 bar
▪ Sicherheitsventil X60 für Gurtschneider und Transport
Energie- und Druckluftversorgung
Pneumatiksystem Einschaltsequenz der Pneumatikeinheiten
179 Student Guide SIPLACE X-Serie und X4I FSE
Einschaltsequenz der Pneumatikeinheiten
5.3.3 Einschaltsequenz der Pneumatikeinheiten
Einschaltsequenz Pneumatikeinheiten
Hauptventil X59 für Maschinenkomponenten
5.3.4 Hauptventil X59 für Maschinenkomponenten
Nach Einschalten der Maschine über den Hauptschalter wird das Ventil geöffnet und Druckluft strömt in
das System. Das Öffnen von Abdeckungen hat keine Auswirkung auf die Druckluftzufuhr. Nur wenn die
24 V Spannungsversorgung ausfällt oder die Maschine abgeschaltet wird, schließt das Ventil und die
Docking Unit BE-Tisch wird nicht mehr mit Druckluft versorgt, ebenso Gurtschneider 1 - 4 und LP-
Transport. Das Ventil wird über Relais K1 geregelt, das sich in Sektor 4 (Sub-Distributor) befindet.
Fällt der Druck unter 4,5 bar, so wird eine Meldung über den CAN-Bus ausgegeben.
Der Druck für dieses 5/2-Wegeventil wird manuell über eine Drossel auf 5 +0,1 bar geregelt.
HINWEIS
Das Proportionalventil X58, geschaltet durch Relais K2, wird sofort mit dem Einschalten der
Maschine in Betrieb gesetzt. Nach Ausführen des Referenzlaufes kann das Ventil mittels
Software ausgeschaltet werden (Standardeinstellung: 2 Minuten).
