00196043-05 - SG X und X4I FSE_de - 第187页
Energie- und Druckluftversorgung Für Ihre eigenen Zeichnungen und Notizen Kühlung der Motoren der Y-Achse im Bestückb ereich 1/2 187 Student Guide SIPLACE X-Serie und X4I FSE
Energie- und Druckluftversorgung
Kühlung der Motoren der Y-Achse im Bestückbereich 1/2 Für Ihre eigenen Zeichnungen und Notizen
Student Guide SIPLACE X-Serie und X4I FSE 186
Für Ihre eigenen Zeichnung en und Notizen
5.4 Für Ihre eigenen Zeichnungen und Notizen
Energie- und Druckluftversorgung
Für Ihre eigenen Zeichnungen und Notizen Kühlung der Motoren der Y-Achse im Bestückbereich 1/2
187 Student Guide SIPLACE X-Serie und X4I FSE
Portal
Mechanischer Aufbau der X- und Y-Achsen Übersicht
Student Guide SIPLACE X-Serie und X4I FSE 188
Portal
6Portal
Übersicht
6.1 Übersicht
Die Portale der SIPLACE X-Maschinen bestehen jeweils aus einer X- und Y-Achse. Beide Achsen
werden von einem Linearmotor, der mit einem integrierten Temperatursensor ausgestattet ist,
angetrieben. Diese Temperatursensoren dienen lediglich zur Überwachung der Motorwicklungen. In
Transportrichtung gesehen bewegen sich die Y-Motoren von rechts nach links in positivere Richtung
(neues Koordinatensystem), die X-Motoren bewegen sich vom Eingabeband des Transports in Richtung
Ausgabeband in positivere Richtung. Der Koordinatenursprung befindet sich genau in der Mitte der
Maschine. An den Kopfplatten der jeweiligen X-Achsen werden die Bestückköpfe montiert.

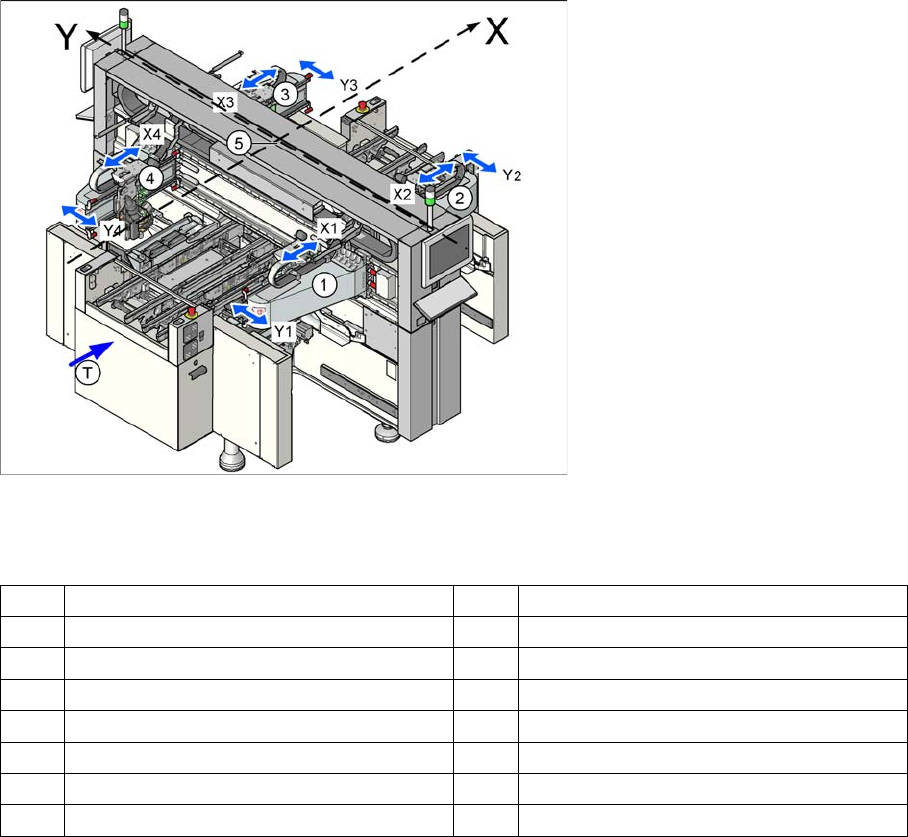

Position der Portale X4I-Maschine
Legende
Mechanischer Aufbau der X- und Y-Achsen
6.1.1 Mechanischer Aufbau der X- und Y-Achsen
Der mechanische Aufbau der X- und Y-Achsen ist grundsätzlich identisch.
X X-Achse – positive Verfahrrichtung Y Y-Achse – positive Verfahrrichtung
1 Portal 1 im Bestückbereich 1 3 Portal 3 im Bestückbereich 2
X1 X-Achse, Portal 1 X3 X-Achse, Portal 3
Y1 Y-Achse, Portal 1 Y3 Y-Achse, Portal 3
2 Portal 2 im Bestückbereich 2 4 Portal 4 im Bestückbereich 1
X2 X-Achse, Portal 2 X4 X-Achse, Portal 4
Y2 Y-Achse, Portal 2 Y4 Y-Achse, Portal 4
T Transportrichtung 5 Koordinatenursprung
