C&P20A Beschreibung der Leiterplatten am C&P20A Einstellungen Student Guide SIPLACE X-Serie und X4I FSE 258 Zwische nverteiler C&P20 Zwischenverteiler C&P20 Zwischenverteiler – Lage der Steckplätze Legend…
C&P20A
Einstellungen Beschreibung der Leiterplatten am C&P20A
257 Student Guide SIPLACE X-Serie und X4I FSE
Basisadapter für CPx-Köpfe (für SX1/2)

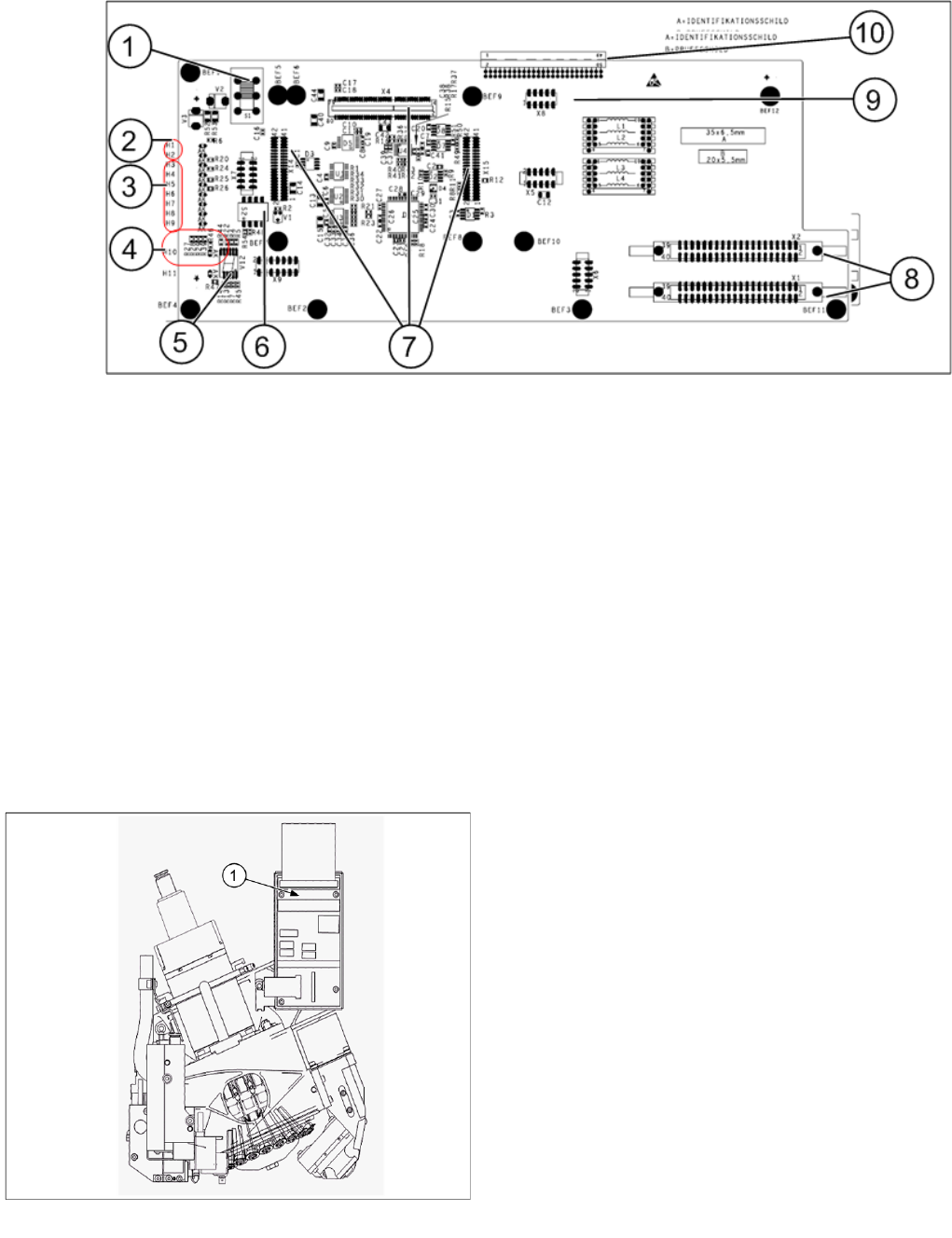

7.5.1.4 Basisadapter für CPx-Köpfe (für SX1/2)
Der LP-Basisadapter (Artikelnummer 03055516-xx) hat denselben Zweck wie der Kopfadapter, der bei
X-Maschinen verwendet wird. Er wird an SX-Maschinen für C&P20- und CPP-Köpfe eingesetzt.
1. Schalter S1
2. H1 – H2 (Kopf)
3. H3 – H9 (Stromausfall)
4. H10 – H11 (HCU)
5. 7-Segment-Anzeige
6. DIP-Schalterblock S2
7. X4 - X14 – X15 Anschlüsse für die HCU
8. X1 – X2 Flachbandkabel zum Kopf
9. X8 Servicestecker zum Überprüfen der Spannungen
10. X3 Anschluss zum Kopf-Interface C700
Anordnun g der Zwischenverteiler f ür C&P20A
7.5.1.5 Anordnung der Zwischenverteiler für C&P20A
Zwischenverteiler für C&P20A
Legende
1. Zwischenverteilerplatine
C&P20A
Beschreibung der Leiterplatten am C&P20A Einstellungen
Student Guide SIPLACE X-Serie und X4I FSE 258

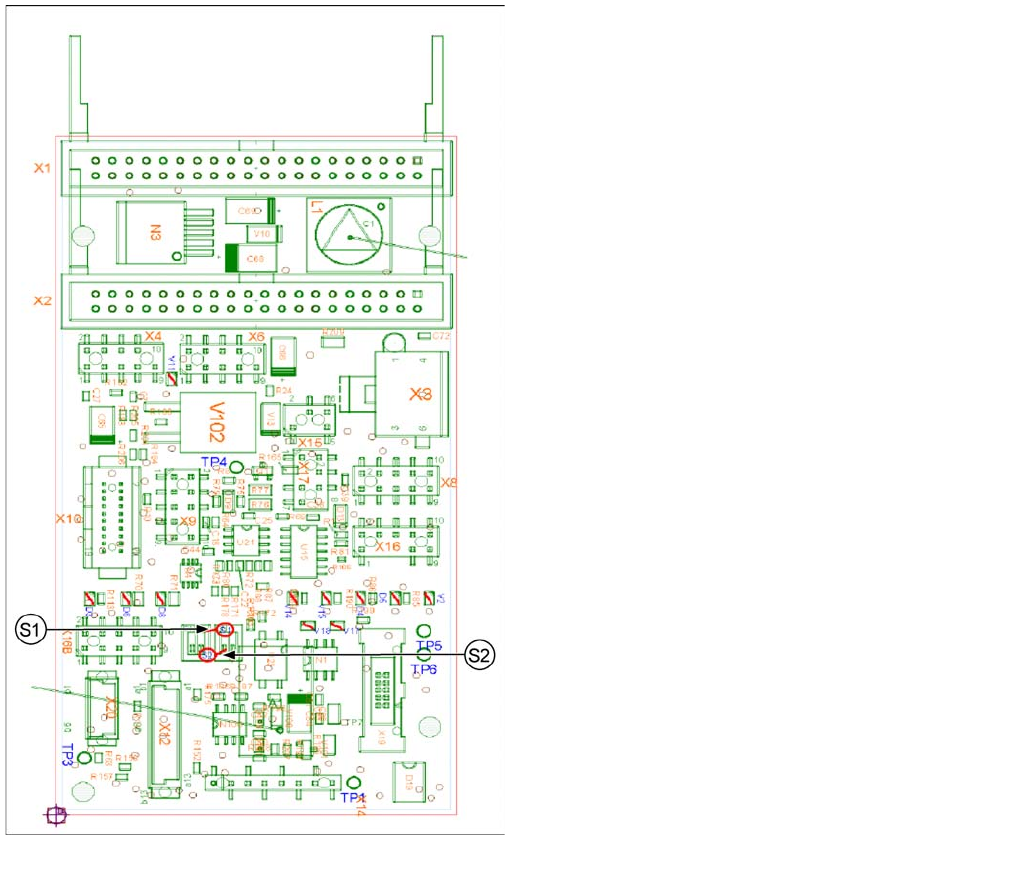

Zwischenverteiler C&P20
Zwischenverteiler C&P20
Zwischenverteiler – Lage der Steckplätze
Legende
Folgende Versorgungsspannungen und Signale werden
vom Zwischenverteiler an die einzelnen
Bestückkopfbaugruppen bzw. an die Kopfplatine
weitergeleitet:
▪ Stecker X1, 40-polig: Verbunden mit Stecker X1 der
Kopfadapterplatine
▪ Stecker X2, 40-polig: Verbunden mit Stecker X2 der
Kopfadapterplatine
▪ Stecker X3: Anschluss für den Sternmotor
▪ Stecker X4: Anschluss für die Inkrementalgeber des
Stern
▪ Stecker X6: Anschluss für die Inkrementalgeber der
Z-Achse
▪ Stecker X8: Anschluss für den Z-Motor
▪ Stecker X9: Anschluss für den BE- Sensor
▪ Stecker X12: Anschluss für Druckregelventil
▪ Stecker X14: Teststecker X14_3: +5 V/X14_4: +15 V/
X14_5: -15 V/X14_7:24 V für DP-Motoren
▪ Stecker X15: Anschluss für die Rückholeinheit
▪ Stecker X16: Interner CAN-Bus C&P20
C&P20A
Einstellungen Beschreibung der Leiterplatten am C&P20A
259 Student Guide SIPLACE X-Serie und X4I FSE

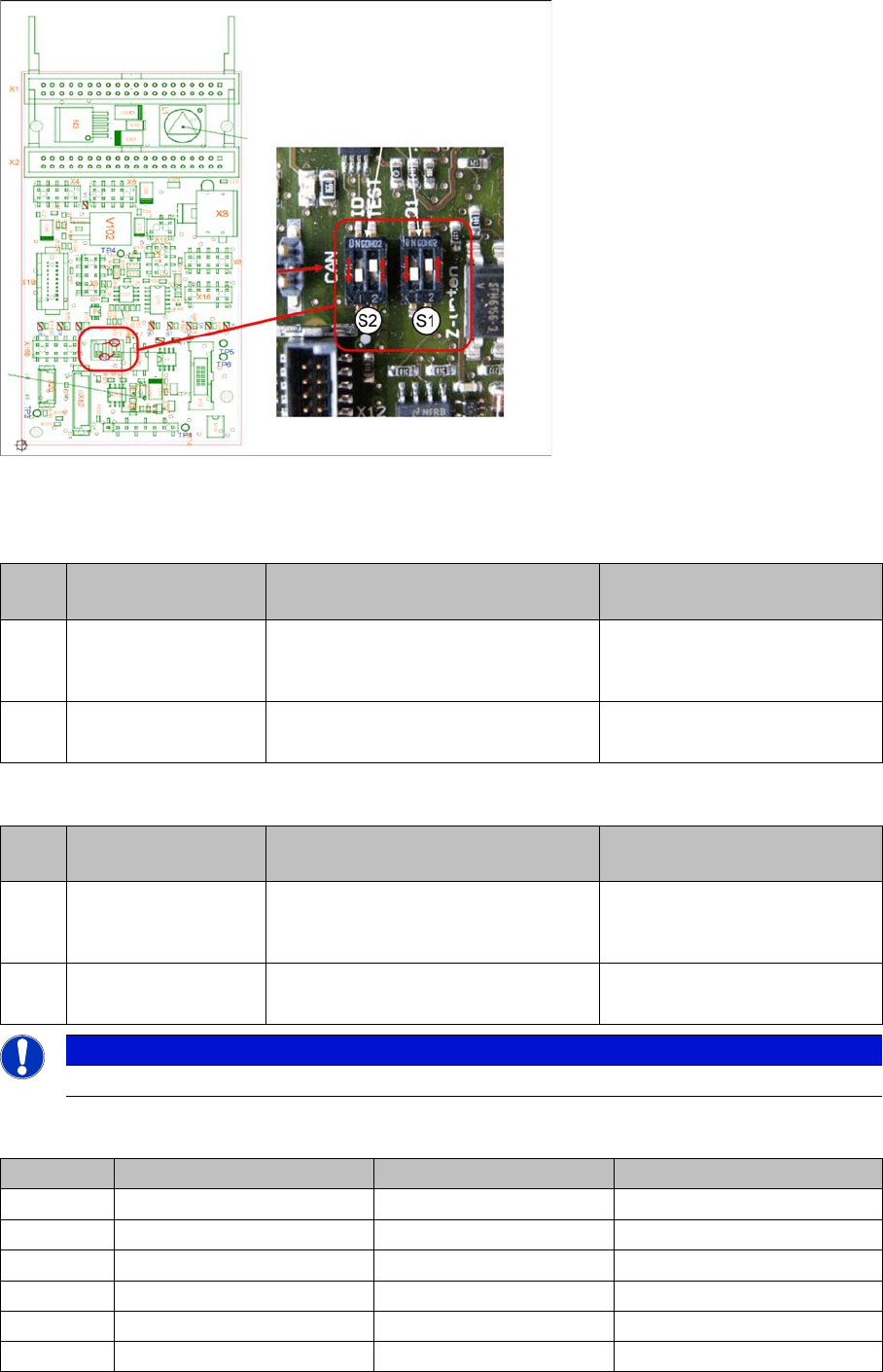

Schalterstellung S1, S2
Zwischenverteiler – Lage der DIP-Schalter
S1 (Standardeinstellung: fett)
S2 (Standardeinstellung: fett)
Bedeutung der LEDs:
Nr. Funktion Schalterstellung = 0 (Offen) Schalterstellung = 1
(geschlossen)
S1.1 Z-unten-Sensor: LED
einschalten
LED wird nur bei Betrieb
eingeschaltet
LED immer ein (Testbetrieb,
z. B. zur Erkennung der
Pipettenfederung mit Oszi)
S1.2 Z-unten-Sensor: LED
getaktet ansteuern
LED wird bei Betrieb getaktet
angesteuert
LED ist bei Betrieb immer
eingeschaltet
Nr. Funktion Schalterstellung = 0 (Offen) Schalterstellung = 1
(geschlossen)
S2.1 CAN-Test Normalbetrieb: 1-Wire-Kopf-CAN-
Bus nur mit Motherboard
betriebsbereit
Testbetrieb: Betrieb auch ohne
Motherboard möglich
S2.2 CAN-ID-Umschaltung
Druckregelventil
CAN-ID aktiv für Druckregelventil
0x6B0
CAN-ID für Druckregelventil
0x6B8 (Testbetrieb)
HINWEIS
Die Standardeinstellung der Schalter ist fett gedruckt.
Nr. Funktion An Aus
D3 +5 V vorhanden nicht vorhanden
D4 Z-unten ausgelöst nicht ausgelöst
D5 Z-unten-Reset Reset nicht Reset
D6 +15 V vorhanden nicht vorhanden
D7 +24 V_IN
D8 -15 V vorhanden nicht vorhanden
