C&P20A Pipettenwechsler für C&P20A Pipettenwechsler Student Guide SIPLACE X-Serie und X4I FSE 262 Wann kann die Einstellung des Rachens notwendig werden? ▪ Bei Fehlermeldungen vo n der Stationssoftware (z. B. Kul…
C&P20A
Einstellungen Racheneinstellung C&P20A
261 Student Guide SIPLACE X-Serie und X4I FSE
Pipetten station
7.5.2.1 Pipettenstation
Die Höhe der Pipettenabwurfeinheit muss auf 140,0+\-0,3 mm eingestellt werden. Die Messung erfolgt
wie beim Pipettenwechsler.
Sehen Sie dazu auch...
7.5.2 Einstellung des Pipettenwechslers für C&P20A [ ➙ 260]
Racheneinstellung C&P20A
7.5.3 Racheneinstellung C&P20A
Grundlegendes
7.5.3.1 Grundlegendes
Der Hintergrund für die Einstellung des Rachens ist es, einen korrekten Übergang zwischen Laufring
und Rachen herzustellen. Die korrekte Höhe zwischen Laufring und Rachen wird durch die Ermittlung
der Nullpunktkorrektur der Z-Achse erreicht.
Bei der Montage des Rachens an die Z-Achse ist ein Verdrehen des Rachens möglich. Mit Hilfe der
Einstelllehre wird die korrekte Winkellage des Rachens zum Laufring erreicht.
HINWEIS
Einbau des Pipettenwechslers
Beim Einbau des PPW ist darauf zu achten, dass die BE-Abwurfschale entnommen werden
kann. Keine zu langen Schrauben verwenden, da diese die Abwurfschale festklemmen.

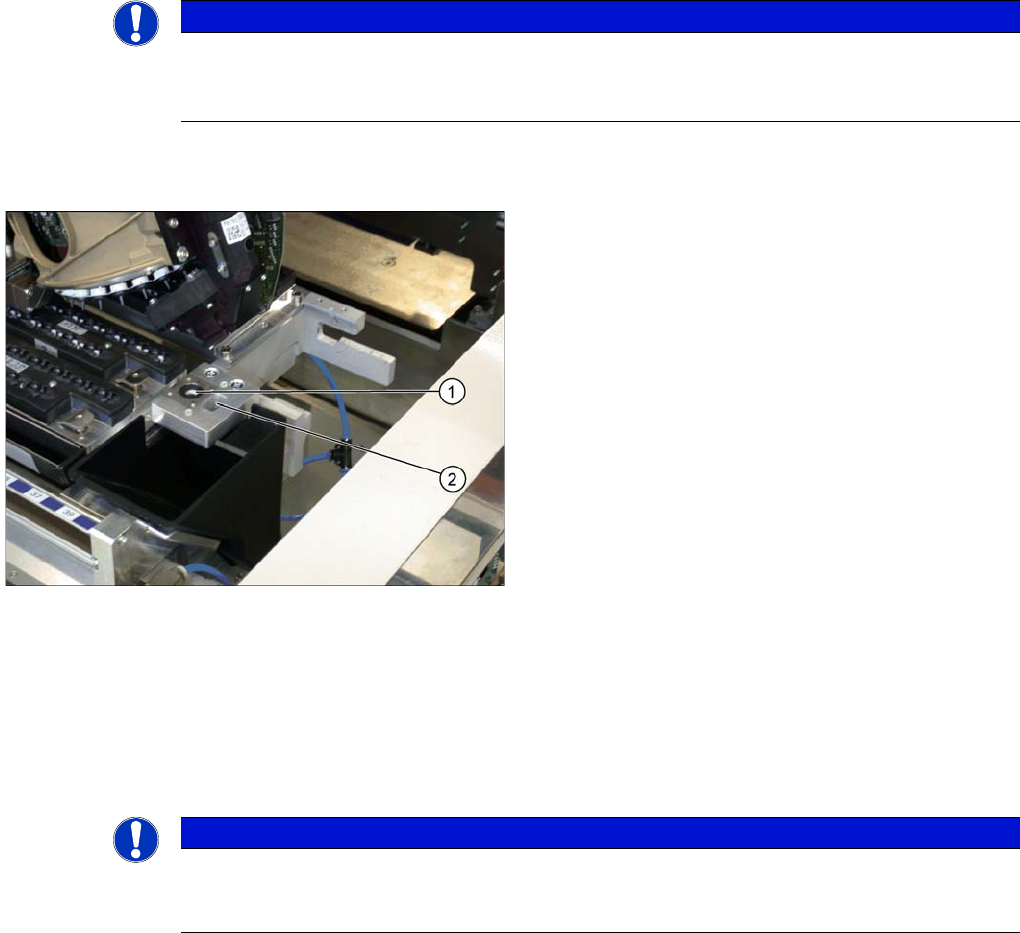

Für den C&P20 ist in der Abwurfeinheit für die Pipetten
eine Vorrichtung integriert, die den Sitz der Pipetten an
den Segmenten nach dem Pipettenwechsel überprüft.
Weiterhin befindet sich in der Pipettenstation ein
Blasluftventil, welches die Bauteile extern abbläst.
Sollten Bauelemente durch den Blasluftimpuls durch das
Druckregelventil nicht abgeworfen werden können, so
fährt der Bestückkopf automatisch zur Pipettenstation um
dort die Bauteile abzuwerfen.
Legende
1. Kontrolle Pipettensitz
2. Abwurf Pipetten
HINWEIS
Diese Servicearbeit erfordert ein spezielles Tool und darf nur durch ausgebildete SIPLACE-
Servicetechniker ausgeführt werden. Die Vorgehensweise ist in einer separaten Anleitung
beschrieben.
C&P20A
Pipettenwechsler für C&P20A Pipettenwechsler
Student Guide SIPLACE X-Serie und X4I FSE 262
Wann kann die Einstellung des Rachens notwendig werden?
▪ Bei Fehlermeldungen von der Stationssoftware (z. B. Kulissenreferenzlauf).
Sollte die Ermittlung der Z- und Stern-Nullpunktkorrektur nicht erfolgreich sein, dann muss die
Rachenposition durch den Siplace-Service überprüft werden.
▪ Beim Austausch oder Demontage der Z Antriebseinheit, da der Rachen nicht auf den Laufring
abgestimmt ist.
▪ Demontage BE-Sensor und Sternträger
Pipettenwechsler
7.6 Pipettenwechsler
Durch einen Pipettenwechsler kann die Pipettenkonfiguration schnell geändert und der Bestückkopf an
die Bedürfnisse des Bestückprozesses angepasst werden.
Pipettenwechs ler für C&P20A
7.6.1 Pipettenwechsler für C&P20A
Grundansicht - Pipettenwechsler und Pipettenmagazin
Laufring mit Z-Achse
Legende
1. Laufring
2. Kugellager am Segment
3. Rachen
4. Lichtschranke unten
5. Übergang Laufring – Rachen links
6. Übergang Laufring – Rachen rechts
C&P20A
Pipettenwechsler Pipettenwechsler für C&P20A
263 Student Guide SIPLACE X-Serie und X4I FSE
Legende
Der neue Pipettenwechserträger kann für den C&P20A- sowie für den CPP-Kopf mit den
entsprechenden Magazinen eingesetzt werden. Für die Kopfmodularität zwischen C&P20A- und CPP-
Kopf heißt das, dass der Pipettenwechsler nicht mitgetauscht werden muss.
Der Pipettenwechsler besteht aus sechs Magazinen mit je zwölf Pipettengaragen. Jede Pipettengarage
kann mit unterschiedlichen Pipettentypen belegt werden. Jedes Magazin wird mit je 4 Druckknöpfen und
zwei Zentrierstiften auf dem Pipettenwechslergrundkörper gehalten. Mit Hilfe von Pneumatikventilen
werden die Pipettenmagazine geöffnet bzw. geschlossen. Durch das Drücken eines Kipphebels (je
Magazin einer) kann jedes Magazin einzeln entnommen werden. Unter jedem Magazin befinden sich
drei Mikroschalter. Sie überwachen die richtige Position und den richtigen Magazintyp. Wenn alle
Magazine korrekt auf dem Grundkörper eingerastet sind, wird dies über eine grüne LED angezeigt. Da
die Mikroschalter in den Sicherheitskreis integriert sind, ist ein Starten der Maschine ohne installierte
Magazine nicht möglich.
Pipettenwechsler
7.6.1.1 Pipettenwechsler
1. Pipettenwechslerträger
2. Drucktaster für die Freigabe der Pipettenmagazine
3. Betätiger zum Öffnen und Schließen der Pipettenmagazine über die Software
4. Überwachung der Pipettenmagazine, Schalter 1, 2 und 3
1 Pipettenwechslergrundkörper 3 Kipphebel zur Magazinentriegelung
2 Magazin
HINWEIS
X4I
Pipettenwechslermagazine 1 und 4 können nicht an den Stellplätzen 2 und 4 der X4I eingesetzt
werden. Hier können Ersatzmagazine vorbreitet werden, welche über die SW schnell
konfigurierbar sind.
