Collect-, Pick- und Place-Kopf (CPP)
Einstellungen am CPP-Kopf CPP-Kopf für eine andere Kopfhöhe umbauen
323 Student Guide SIPLACE X-Serie und X4I FSE
CPP-Kopf für eine andere Kopfhöhe umbauen
8.5.2 CPP-Kopf für eine andere Kopfhöhe umbauen
Übersicht
VORSICHT
Der Bestückkopf kann auf zwei unterschiedlichen Höhen montiert werden. CPP_L entspricht
einer BE-Höhe von 6 mm. CPP_H entspricht einer BE-Höhe von 11,5 mm.
Wird der CPP-Kopf in einem Bestückbereich mit stationärer Kamera, TwinHead oder MTC
verwendet, so darf dieser nur in der oberen Position montiert werden!

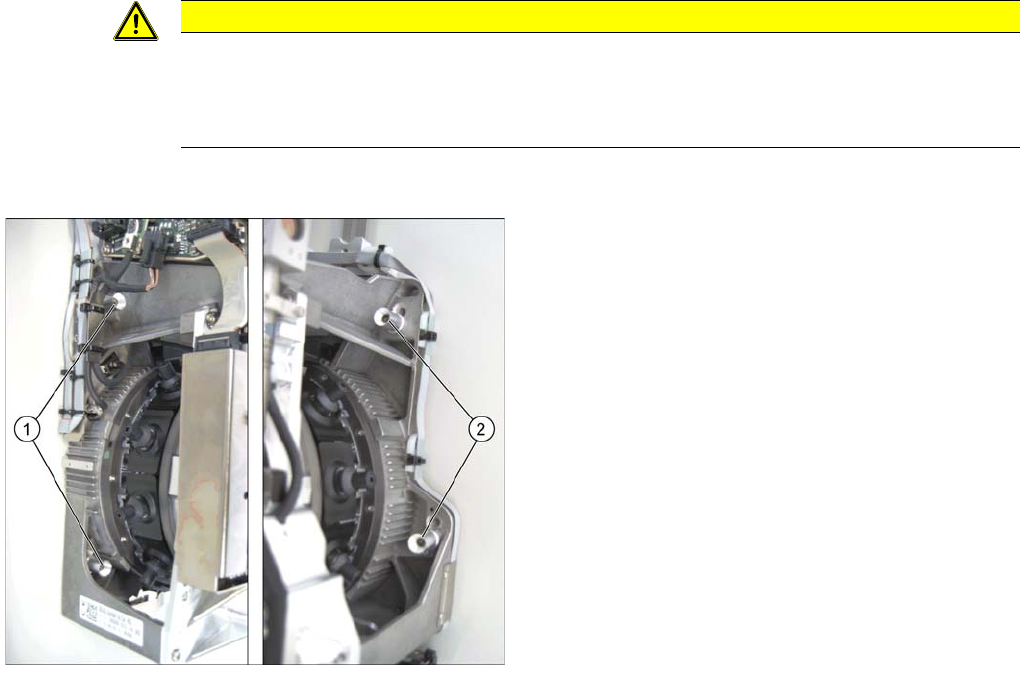

Legende
1. Befestigungsschrauben linke Seite
2. Befestigungsschrauben rechte Seite
Die Befestigungsschrauben sind hier in der Position
"Kopf oben" abgebildet.
Collect-, Pick- und Place-Kopf (CPP)
CPP-Kopf für eine andere Kopfhöhe umbauen Einstellungen am CPP-Kopf
Student Guide SIPLACE X-Serie und X4I FSE 324

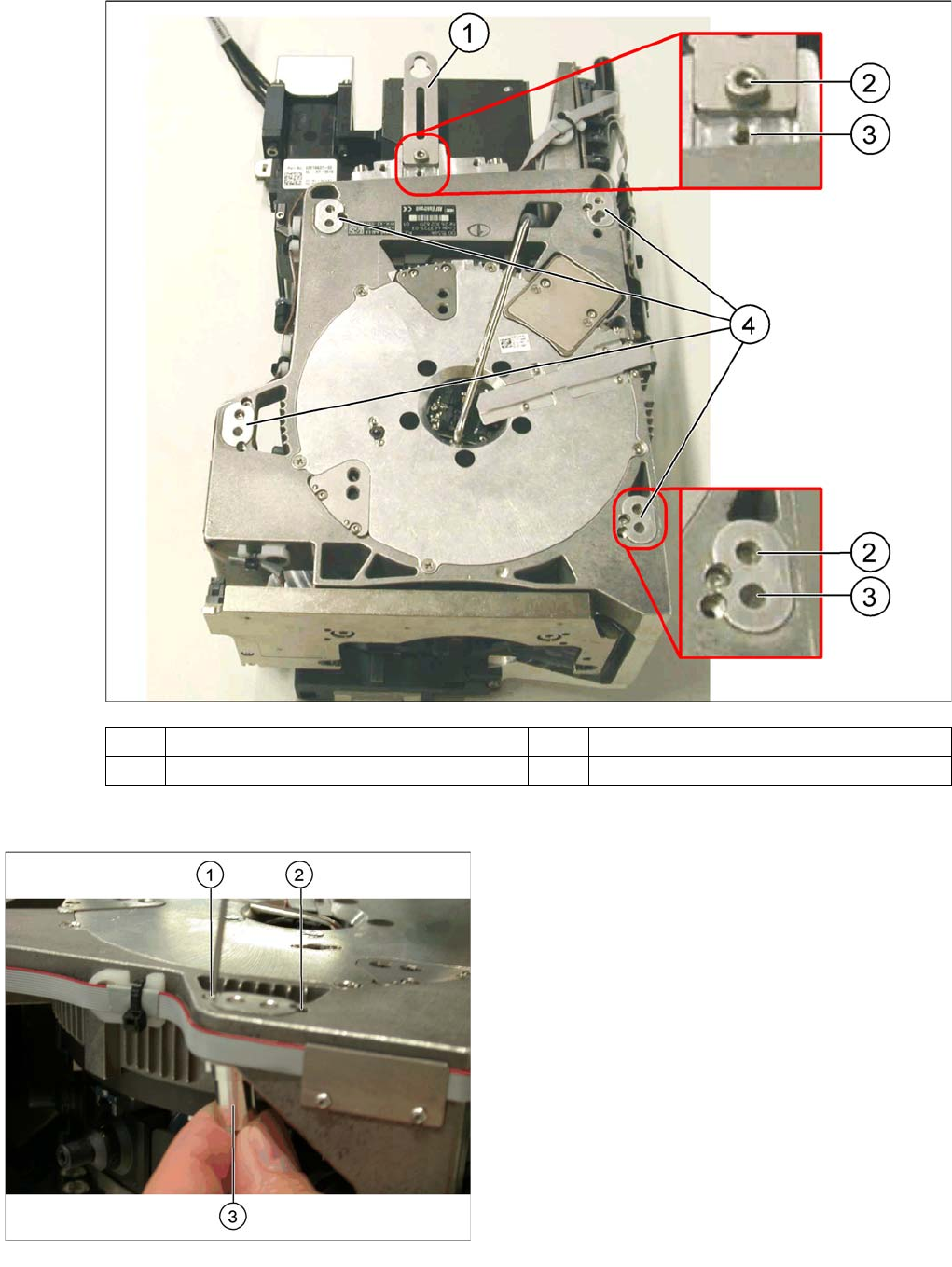

Umrüstung
(1) Haltelasche (2) Position "Kopf unten"
(3) Position "Kopf oben" (4) Befestigungslöcher mit Hülsen
Legende
1. Bohrung für die Befestigungsschraube der Hülse in
Position "Kopf unten"
2. Bohrung für die Befestigungsschraube der Hülse in
Position "Kopf oben
3. Hülse"
Alle 4 Hülsen müssen entweder in der Position oben oder
unten befestigt sein.
Zum Versetzen der Hülsen gehen Sie wie folgt vor:
► Lösen Sie die Befestigungsschrauben der Hülsen.
► Bringen Sie die Hülsen in die korrekte Position und
befestigen Sie diese wieder.
► Führen Sie diese Schritte für alle 4
Befestigungshülsen und die Haltelasche des Kopfes
durch.
Collect-, Pick- und Place-Kopf (CPP)
Pipettenwechsler Segmentoffset kalibrieren
325 Student Guide SIPLACE X-Serie und X4I FSE
Segmentoffset kalibrieren
8.5.3 Segmentoffset kalibrieren
► Wechseln Sie in den Bedienerlevel Service (Kunde).
► Wählen Sie Service (Maschine konfigurieren, aktualisieren und kalibrieren)
.
► Wählen Sie Einzelkalibrierung.
► Wählen Sie Kopf kalibrieren.
► Wählen Sie Segmente kalibrieren...
► Wählen Sie die zu kalibrierenden Segmente aus und klicken Sie auf Kalibrierung starten.
Pipettenwechsler

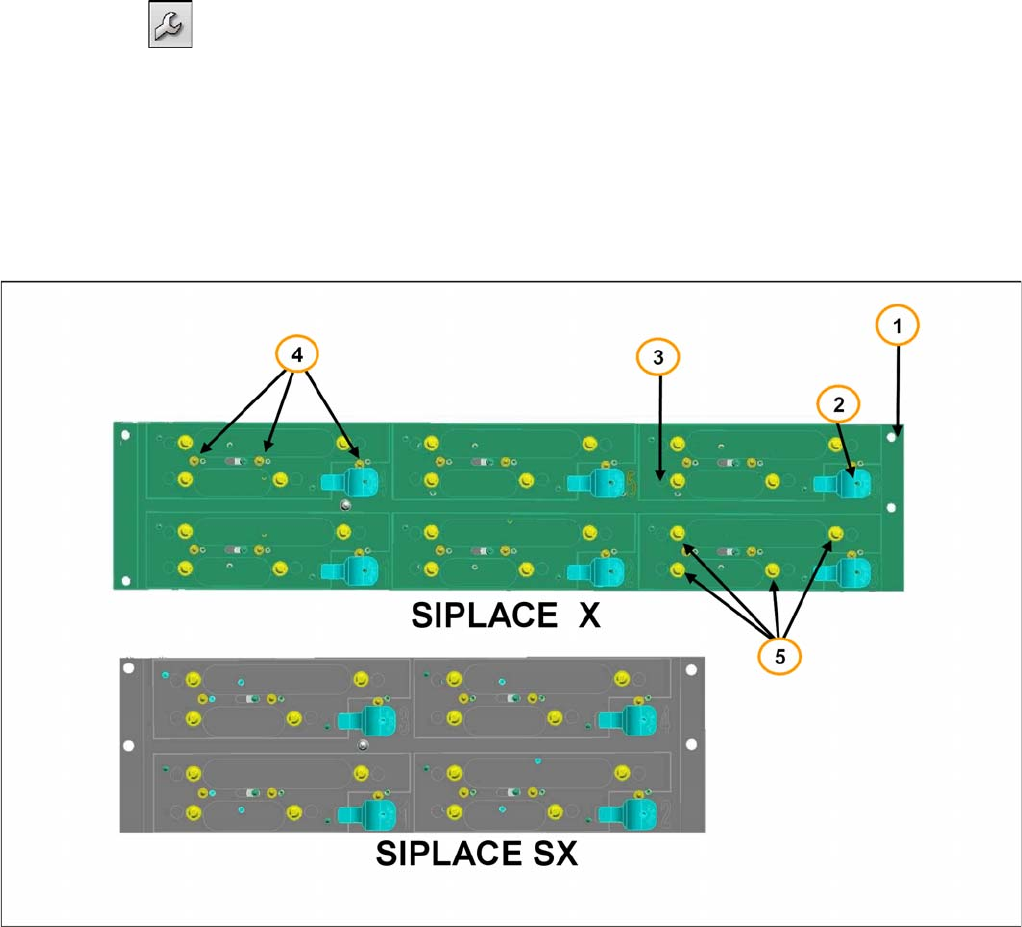

8.6 Pipettenwechsler
1. Pipettenwechslerträger
2. Drucktaster für die Freigabe der Pipettenmagazine
3. Betätiger zum Öffnen und Schließen der Pipettenmagazine über die Software
4. Überwachung der Pipettenmagazine, Schalter 1, 2 und 3
5. Federstifte zum Anbringen der Pipettenmagazine
Pipettenwechsler an SX- und X-Maschinen
Am Pipettenwechslerträger einer SX-Maschine können Sie vier Magazine mit zwölf 20xx Pipetten oder
28xx Pipetten anbringen. Insgesamt können maximal vier Pipettenwechsler an einem Stellplatz
installiert werden, sodass Sie 16 Magazine einsetzen können.
An Maschinen der X-Serie können maximal zwei Pipettenwechslerreihen mit sechs Magazinen pro
Reihe an einem Stellplatz eingesetzt werden. An X4i-Maschinen ist nur eine Reihe pro Stellplatz
möglich.
