TwinHead
Technische Daten TwinHead Übersicht
Student Guide SIPLACE X-Serie und X4I FSE 338
TwinHead
9TwinHead
Übersicht
9.1 Übersicht
Technische Daten TwinHead
9.1.1 Technische Daten TwinHead

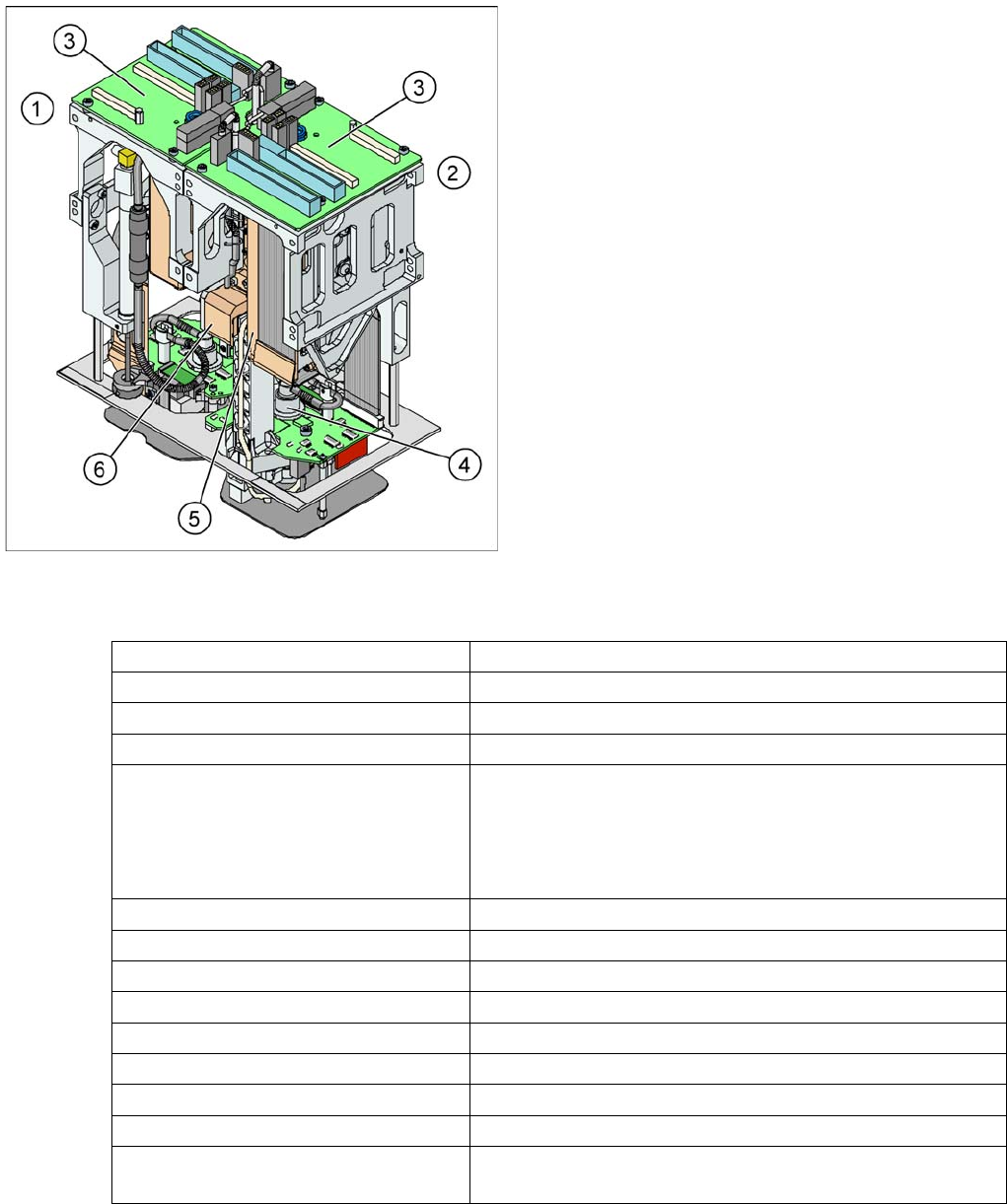

Legende
1. Modul 1
2. Modul 2, um 180° gegenüber Modul 1 gedreht
3. Hauptplatine des jeweiligen Moduls
4. D-Achse
5. Linearmotor Z-Achse
6. Inkremental-Messsystem Z-Achse
Der TwinHead besteht aus zwei gleichen Modulen die
nach dem Pick&Place-Prinzip arbeiten. Das zweite P&P-
Modul ist gegenüber dem ersten um 180° gedreht.
Für den TwinHead wurden neue Pipetten entwickelt (Typ
5xx). Die bisherigen Pipetten des P&P (Typ 4xx) können
weiterhin verwendet werden, die Pipetten des C&P (Typ
8xx und 9xx) mit entsprechendem Adapter.
Bestückgenauigkeit (X/Y) 35 µm bei 4 Sigma mit IC-Kamera
Bestückgenauigkeit (X/Y) 30 µm bei 4 Sigma mit FC-Kamera
Bestückgenauigkeit (Winkel) 0,07° bei 4 Sigma
Bestückgeschwindigkeit 3500 BE/h
Maximale BE-Grösse: 50 bis 40 mm (Einfachmessung an beiden Segmenten)
69 bis 10 mm (Mehrfachmessung an beiden Segmenten)
125 bis 10 mm (Mehrfachmessung an einem Segment)
200 bis 125 mm (Mehrfachmessung mit Einschränkungen an
einem Segment)
Maximale BE-Höhe 25 mm
Bestückkraft 1-15N
D-Achse/Winkelauflösung Direktantrieb/0,001 Grad
Z-Achse/Auflösung Linearmotor/0,5 µm
Verfahrbereich Z-Achse ca. 60 mm
Pipettentypen 5xx, (4xx, 8xx, 9xx mit Adapter)
Abstand zwischen den Modulen ca. 71,00 mm
Maximales BE-Gewicht 100 g
Option High Force TwinHead
Bestückkraft
max. 30 N (nur X-Serie)
