TwinHead Einstellungen Beschreibung der Leiterplatten am Tw inHead 351 Student Guide SIPLACE X-Serie und X4I FSE Kopfadapter T winHead Legende Kopfadapter fü r TwinHead (SX4 mit HCU) 9.4.1.2 Kopfadapter für TwinHead (SX4…
TwinHead
Beschreibung der Leiterplatten am TwinHead Einstellungen
Student Guide SIPLACE X-Serie und X4I FSE 350
Bestücken des Bauelementes (BE von Modul 2)
9.3.7.1 Bestücken des Bauelementes (BE von Modul 2)
Einstellungen
9.4 Einstellungen
Beschreibung der Leiterplatten am TwinHead
9.4.1 Beschreibung der Leiterplatten am TwinHead
Alle in diesem Kapitel beschriebenen Einstellungen sind kopfspezifisch und gelten hier für den
TwinHead.
Kopfadapter für TwinHead (X-Serie mit A364)
9.4.1.1 Kopfadapter für TwinHead (X-Serie mit A364)
Die Kopfadapterplatine ist von unten direkt an die Kopfinterfaceplatine angeschlossen. Direkt zu den
Hauptplatinen von Segment 1 und 2 des Twin Head führen je 2 Flachbandleitungen. Dieser Kopfadapter
muss im Falle eines Kopftyptausches auf C&P, also bei "Head Modularity", mitgetauscht

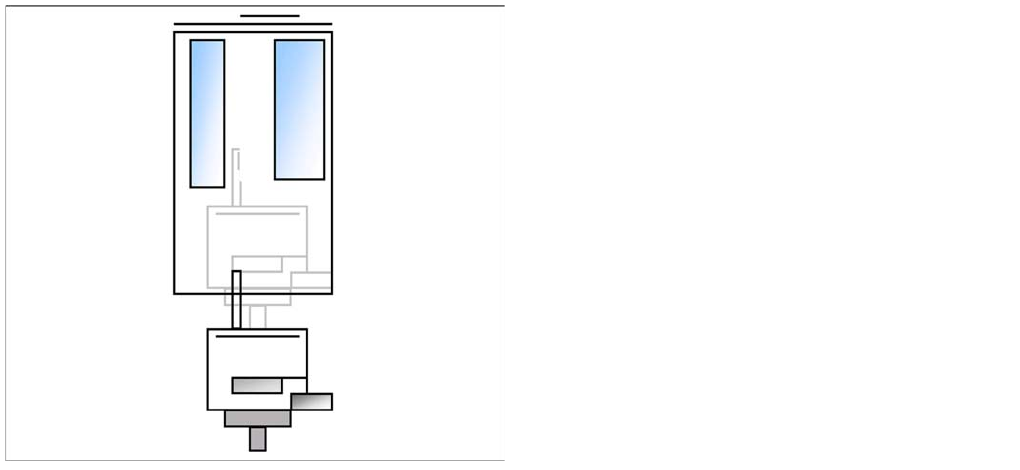

▪ Z-Achse verfährt abwärts im Standard-Modus (2 N
Aufsetzkraft).
▪ Beim Aufsetzen des Bauelements auf der LP wird die
Aufsetzkraft auf den programmierten Wert erhöht.
▪ Bei Erreichen dieses Wertes wird das Ende Signal
ausgelöst. Die Blasluftsteuerung wird ebenfalls
aktiviert.
▪ Bei Erreichen des Blasluft-Schwellwertes* verfährt
die Z-Achse aufwärts mit Standard-Verfahrprofil.
▪ Vorbereitung zur weiteren Bestückung (BE an
Modul 1).
* Fehlerbehandlung: Wird der Blasdruck beim Bestücken
nicht erreicht erfolgt in der Z-Oben-Position eine
Vakuumüberprüfung, um zu erkennen, ob das BE
gesetzt wurde.
TwinHead
Einstellungen Beschreibung der Leiterplatten am TwinHead
351 Student Guide SIPLACE X-Serie und X4I FSE
Kopfadapter TwinHead
Legende
Kopfadapter fü r TwinHead (SX4 mit HCU)

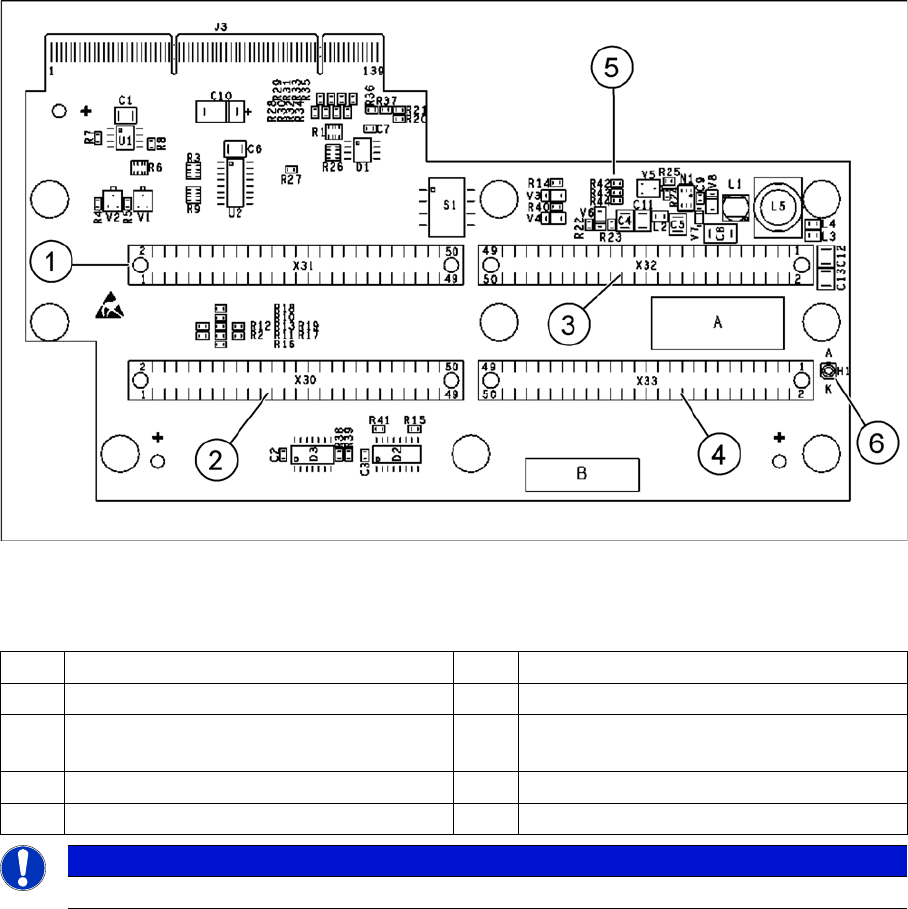

9.4.1.2 Kopfadapter für TwinHead (SX4 mit HCU)
Die Kopfadapterplatine ist von unten direkt an die Kopfinterfaceplatine angeschlossen. Direkt zu den
Hauptplatinen von Segment 1 und 2 des Twin Head führen je 2 Flachbandleitungen. Dieser Kopfadapter
muss im Falle eines Kopftyptausches auf C&P, also bei "Head Modularity", mitgetauscht werden.
1 Stecker Z-Achse Twin-Segment 1 4 Stecker Z-Achse Twin-Segment 2
2 Stecker D-Achse Twin-Segment 1 5 DIP-Schalter (ohne Funktion)
3 Stecker D-Achse Twin-Segment 2 6 LED C167 = ON TQM-Modul auf der
Kopfplatine C500 --> OK
PP1 Boot CAN-Prozessor Twin-Segment 1 PP2 Boot CAN-Prozessor Twin-Segment 2
PP1 Reset CAN-Prozessor Twin-Segment 1 PP2 Reset CAN-Prozessor Twin-Segment 2
HINWEIS
Die Kabelsätze (Flachbandkabel) für den TwinHead Segment 1 und 2 sind verschieden.
TwinHead
Beschreibung der Leiterplatten am TwinHead Einstellungen
Student Guide SIPLACE X-Serie und X4I FSE 352
Kopfadapter TwinHead
Legende

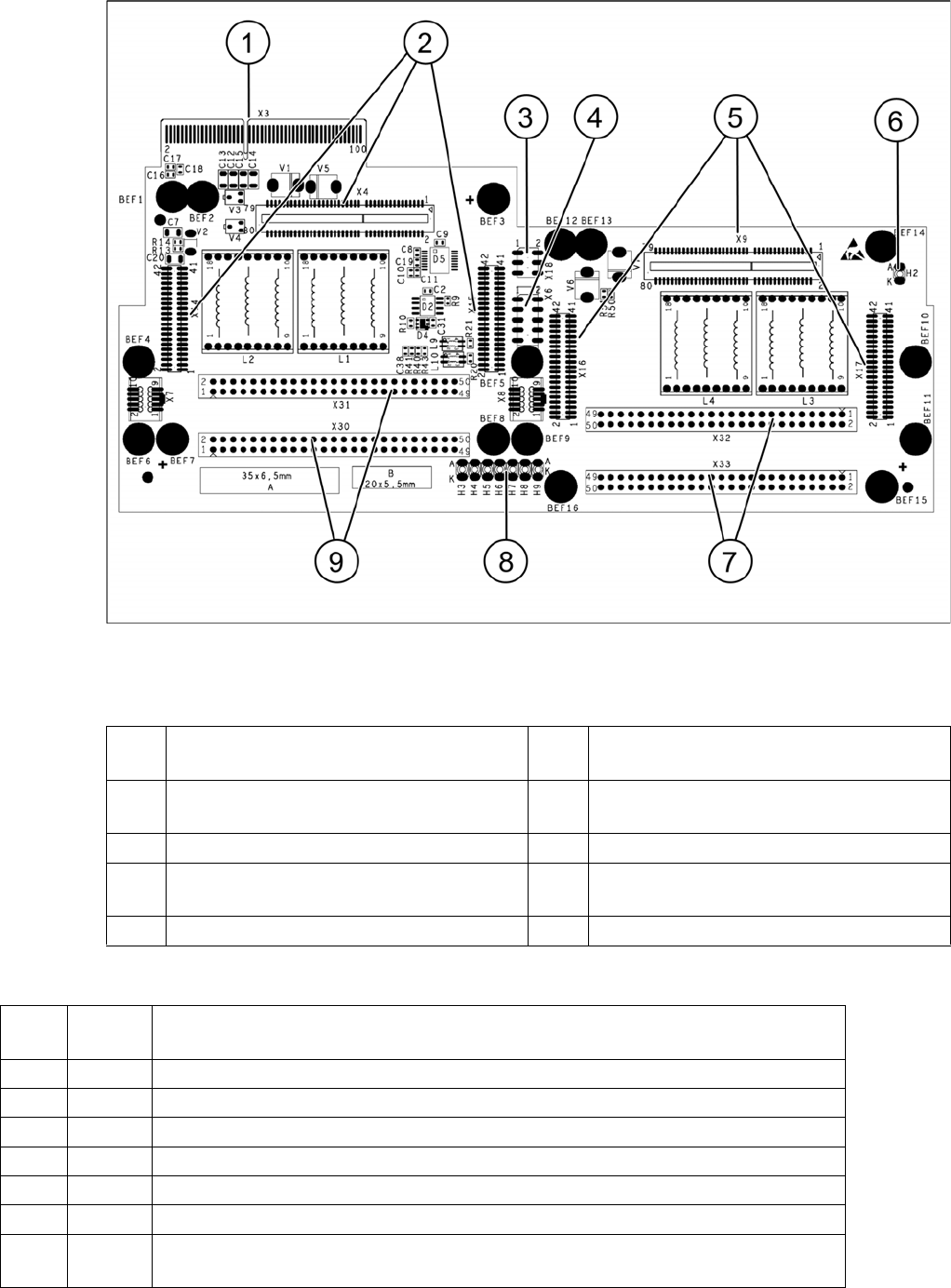

Beschreibung der LEDs H2-H9
Die Spannungsüberwachungen sprechen an, sobald die Sollspannung um 5% über- oder unterschritten
wird.
1 X3 Anschluss an die Kopfinterfaceplatine
C700
6 LED H2
2 X4-X14-X15 Anschlussstecker für HCU1 7 X32-X33 Flachbandanschluss für Segment
2
3 X18 CAN-Bus-Teststecker für HCU1/2 8 LED H3-H9
4 X6 Programmierstecker für FPGA 9 X30-X31 Flachbandanschluss für Segment
1
5 X9-X16-X17 Anschlussstecker für HCU2
H2 RS232 Leuchtet, wenn der Programmierstecker für die HCU angeschlossen ist, siehe DIP-
Schaltereinstellung am Kopfinterface
H3 1V5 Spannungsüberwachung 1,5 V, leuchtet rot bei Fehler.
H4 3V3 Spannungsüberwachung 3,3 V, leuchtet rot bei Fehler.
H5 5V Spannungsüberwachung 5 V, leuchtet rot bei Fehler.
H6 15V Spannungsüberwachung 15 V, leuchtet rot bei Fehler.
H7 DP Spannungsüberwachung DP (momentan ohne Funktion)
H8 24V Spannungsüberwachung 24 V, leuchtet rot bei Fehler.
H9 LOC Spannungsüberwachung Local, leuchtet rot, sobald eine der
Spannungsüberwachungen anspricht (nicht 24 V).
