TwinHead
Einstellungen Parameter und Kalibrierung
357 Student Guide SIPLACE X-Serie und X4I FSE
Die 42 V werden für die Beleuchtung der stationären Kameras benötigt.
Beim Tausch des Vision DC/DC-Wandlers müssen die folgenden Einstellungen abhängig vom
Einbauort (Main-/Sub-Distributor) beachtet werden.
Parameter und Kalibrierung
9.4.2 Parameter und Kalibrierung
Übersich t Kalibrierschritte und Parameter
9.4.2.1 Übersicht Kalibrierschritte und Parameter
Übersicht Kalibrierschritte und Einstellungen
Main-Distributor Sub-Distributor
Brücke 1 10 - 13 6 - 13
Brücke 2 11 - 12 4 - 12
HINWEIS
Diese Arbeitschritte sind bei der Erstinbetriebnahme sowie nach einem Modultausch
durchzuführen. Die detaillierte Beschreibung erfolgt auf den folgenden Seiten.
TwinHead
Parameter und Kalibrierung Einstellungen
Student Guide SIPLACE X-Serie und X4I FSE 358
Ablauf
9.4.2.2 Ablauf
Parameter eintragen
Parameter eintragen
Ermittlung der Nullpunktkorrektur Z-Achse
Ermittlung der Nullpunktkorrektur Z-Achse
Nach einem Kopftausch oder Servicearbeiten am
TwinHead sind die folgenden Einstellungen die
Grundvoraussetzungen um den TwinHead erfolgreich zu
kalibrieren.
1. Parameter eintragen
2. Nullpunktkorrektur Z-Achse
3. Nullpunktkorrektur DP-Achse
► Melden Sie sich als Service (Kunde) an.
► Wählen Sie Sensoren und Funktionen (1).
► Wählen Sie die Z-Achse (2).
► Wechseln Sie in den Reiter
Nullpunktkorrektur-Daten (3).
► Markieren Sie den Parameter unter
Maschinendaten (4) und wählen Sie Bearbeiten.
Tragen Sie die Werte, jeweils für Segment 1 und 2
ein.
Übertragen Sie die Werte mit den Pfeiltasten (5) in
das Kopf-EEPROM.
► Speichern Sie die Werte mit dem Button Kopf- und
Maschinendaten schreiben (6).
Führen Sie einen Gesamtreferenzlauf aus. Zur
Ermittlung des Nullpunktkorrekturwertes der Z-Achse
wird der TwinHead über die feste Transportkante
positioniert.
► Zur Ermittlung der Nullpunktkorrektur der Z-Achse
wählen Sie den Button Nullpunktkorrektur Z-
Achse kalibrieren (1).
TwinHead
Einstellungen Parameter und Kalibrierung
359 Student Guide SIPLACE X-Serie und X4I FSE
Ermittlung der Nullpunktkorrektur der DP-A chse
Ermittlung der Nullpunktkorrektur der DP-Achse
Zur Überprüfung der Nullpunktkorrektur der DP-Achse benötigen Sie die Kalibrierpipette [03008862-xx].
Die Ermittlung der Nullpunktkorrektur erfolgt mit Hilfe der Kalibrierpipette automatisch. Voraussetzung
ist, dass die Abweichung der aktuellen Nullpunktkorrektur nicht mehr als +/- 5 Grad beträgt.
Beträgt die Abweichung mehr als 5 Grad, dann erscheint bei der automatischen Kalibrierung eine
Fehlermeldung. In diesem Fall muss die Nullpunktkorrektur zuerst manuell und danach automatisch
ermittelt werden.
Automati sche Ermittlung der Nullpunktkorre ktur DP-Achse
Automatische Ermittlung der Nullpunktkorrektur DP-Achse

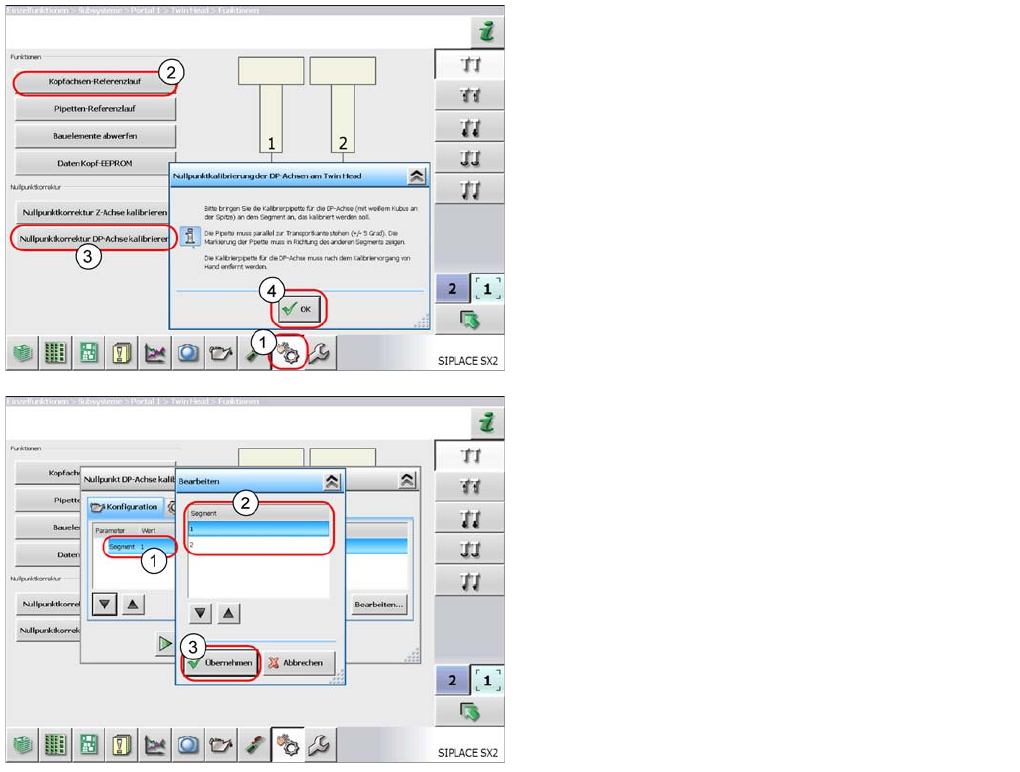

► Wählen Sie Sensoren und Funktionen (1).
► Starten Sie den Kopfachsen-Referenzlauf (2).
► Wählen Sie Nullpunktkorrektur DP-Achse
kalibrieren (3).
► Folgen Sie den Anweisungen in dem Fenster und
bestätigen Sie mit OK (4).
Hinweis: Die Auswahl des Segments erfolgt im nächsten
Schritt.
► Haben Sie das Kalibrierteil am Segment 1
angebracht, können Sie mit dem Button START die
automatische Kalibrierung beginnen.
Für Segment 2 gilt:
► Markieren Sie die Zeile mit Segment 1 (1) und
wählen Sie den Button Bearbeiten….
► Wählen Sie in dem nächsten Fenster das Segment 2
(2) aus. Bestätigen Sie mit Übernehmen (3) die
Einstellungen und starten Sie die automatische
Kalibrierung.
