TwinHead Parameter und Kalibrierung Einstellungen Student Guide SIPLACE X-Serie und X4I FSE 362 Vakuum gesc hlossen ka librieren Vakuum geschlossen kalibrieren Kalibrier ung des TwinHead und der Kamera- Offsets Kalibrier…
TwinHead
Einstellungen Parameter und Kalibrierung
361 Student Guide SIPLACE X-Serie und X4I FSE
Sehen Sie dazu auch...
9.4.2.2.3.1 Automatische Ermittlung der Nullpunktkorrektur DP-Achse [ ➙ 359]
Einstell en des Druckregelventils
Einstellen des Druckregelventils

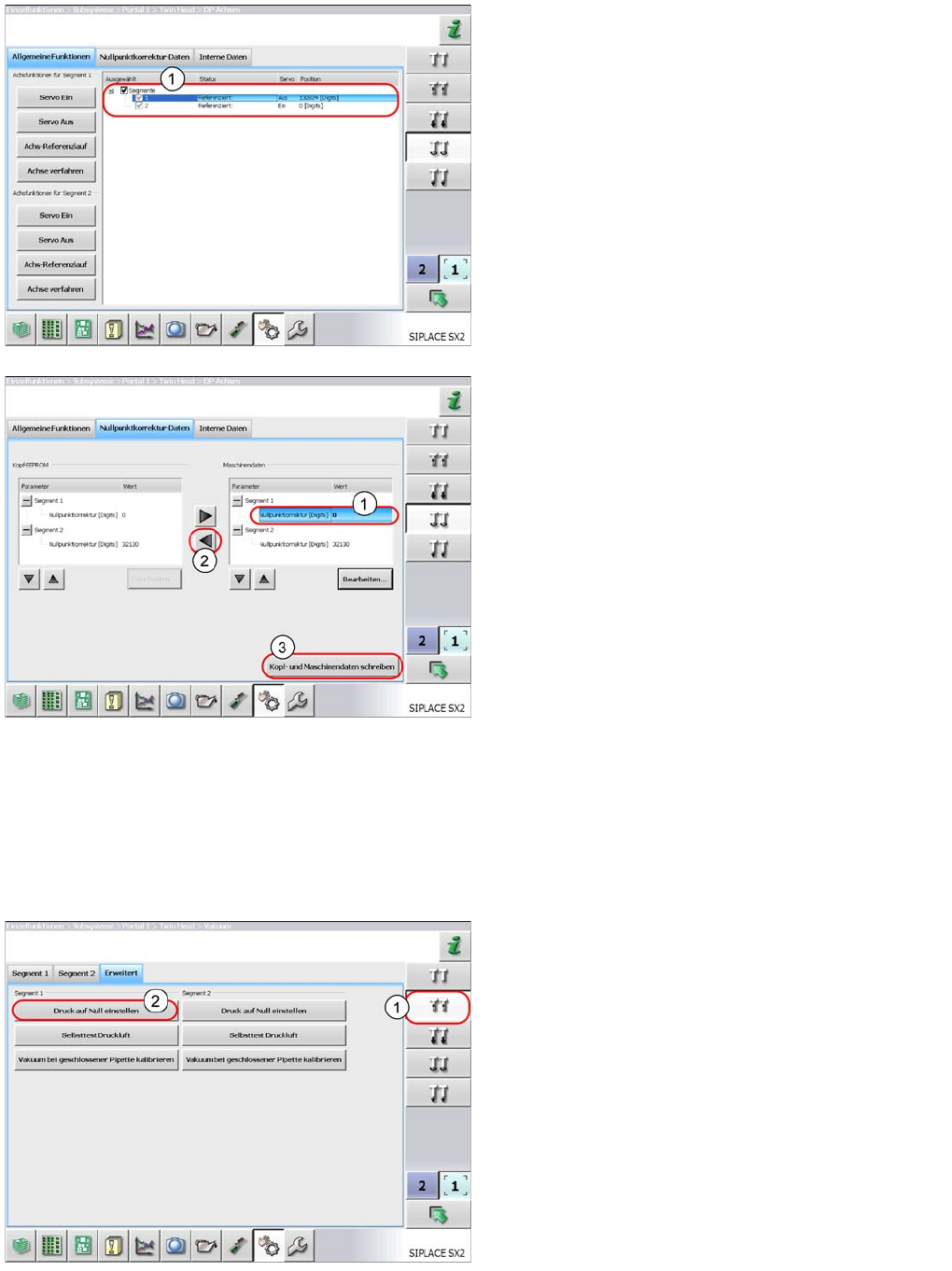

► Wechseln Sie in das Menü DP-Achse -->
Allgemeine Funktionen. Für die Achse sollte der
Status Referenziert und die Position Null
angezeigt werden (1).
► Stecken Sie die Kalibrierpipette auf das Segment des
TwinHead.
► Drehen Sie von Hand die DP-Achse mit der
Kalibrierpipette so, dass diese parallel zur
Transportkante (+/- 5 Grad) steht und die Markierung
an der Kalibrierpipette zum anderen Segment zeigt.
► Wechseln Sie in ein anderes Menü und wieder in
dieses zurück. Dadurch wird die Ansicht aktualisiert.
► Lesen Sie den Wert unter Position ab.
► Tragen Sie diesen Wert unter
Nullpunktkorrektur–Daten in das Feld
Nullpunktkorrektur (1) des jeweiligen
Segments ein.
► Wählen Sie Button (2) um den Wert in das Kopf-
EEPROM zu übertragen.
► Wählen Sie Kopf- und Maschinendaten
schreiben (3) um den Wert abzuspeichern.
► Führen Sie einen Kopfachsen-Referenzlauf
durch.
Jetzt sollte die Pipette parallel zur Transportkante
stehen.
► Führen Sie nun die automatische Nullpunktkorrektur
der DP-Achse durch.
► Wählen Sie Button (1).
► Wählen Sie Druck auf Null einstellen (2).
Dabei wird die Druckluft der Maschine abgeschaltet
und der Umgebungsdruck an der Pipette gemessen.
So wird das Druckregelventil auf den
Umgebungsdruck eingestellt. Dies ist wichtig, wenn
Maschinen in höheren Lagen in Bezug auf den
Meeresspiegel betrieben werden.
TwinHead
Parameter und Kalibrierung Einstellungen
Student Guide SIPLACE X-Serie und X4I FSE 362
Vakuum geschlossen kalibrieren
Vakuum geschlossen kalibrieren
Kalibrier ung des TwinHead und der Kamera- Offsets
Kalibrierung des TwinHead und der Kamera-Offsets
Die abschließenden Kalibrierungen, die nach dem Einbau eines neuen TwinHead in die Maschine
erforderlich sind, umfassen die Kalibrierung des Kopfes und der Kamera-Offsets.
Kalibriersc hritt 1
Kalibrierschritt 1
Als Ergebnis erhalten Sie einen Nullpunktkorrekturwert
für das Druckregelventil.
Über den Button Neu starten (1) können Sie die
Funktion wiederholen.
Der Nullpunktkorrekturwert soll 0 +/- 10 betragen.
Für diese Funktion wird die Pipette 518 benötigt.
► Wählen Sie den Button Vakuum bei
geschlossener Pipette kalibrieren (1).
Das Portal fährt über die feste Transportwange und
fährt die Z-Achse nach unten. Beim Auftreffen der
Pipette auf die Transportwange wird das Vakuum bei
geschlossener Pipette gemessen. Als Ergebnis wird
ein Vakuumwert in mbar (2) angezeigt. Dieser ist
vom Aufstellungsort der Maschine in Bezug auf die
Meereshöhe abhängig.
1. Wählen Sie das Menü 'Service'.
2. Wählen Sie das Menü 'Einzelkalibrierung'.
TwinHead
Einstellungen Parameter und Kalibrierung
363 Student Guide SIPLACE X-Serie und X4I FSE
Kalibriersc hritt 2
Kalibrierschritt 2
Kalibriersc hritt 3
Kalibrierschritt 3
Kalibriersc hritt 4
Kalibrierschritt 4
1. Wählen Sie 'Kopf kalibrieren' für das Portal mit dem
TwinHead aus.
Setzen Sie an beiden Segmenten des Kopfes eine 518er
Pipette ein und legen Sie das Kalibrierteil in der
Kalbriertasche an der Transportwange.
1. Wenn Sie damit fertig sind, wählen Sie 'Kopfkameras
und alle Segmente kalibrieren' aus.
Die Kalibrierung wird nun automatisch durchgeführt. Sie
dauert ca. 5 Minuten.
1. Während des Kalibriervorgangs wird das Bild des
Visionsystems angezeigt.
2. Darüber hinaus wird der Fortschritt der Kalibrierung
angezeigt.
