TwinHead Manuelles Absenken der Z-Achse Einstellungen Student Guide SIPLACE X-Serie und X4I FSE 364 Manuelle s Absenken der Z -Achse 9.4.3 Manuelles Absenken der Z-Achse Der TwinHead ist für eine Bestückkraft von 0,5 bis…
TwinHead
Einstellungen Parameter und Kalibrierung
363 Student Guide SIPLACE X-Serie und X4I FSE
Kalibriersc hritt 2
Kalibrierschritt 2
Kalibriersc hritt 3
Kalibrierschritt 3
Kalibriersc hritt 4
Kalibrierschritt 4
1. Wählen Sie 'Kopf kalibrieren' für das Portal mit dem
TwinHead aus.
Setzen Sie an beiden Segmenten des Kopfes eine 518er
Pipette ein und legen Sie das Kalibrierteil in der
Kalbriertasche an der Transportwange.
1. Wenn Sie damit fertig sind, wählen Sie 'Kopfkameras
und alle Segmente kalibrieren' aus.
Die Kalibrierung wird nun automatisch durchgeführt. Sie
dauert ca. 5 Minuten.
1. Während des Kalibriervorgangs wird das Bild des
Visionsystems angezeigt.
2. Darüber hinaus wird der Fortschritt der Kalibrierung
angezeigt.
TwinHead
Manuelles Absenken der Z-Achse Einstellungen
Student Guide SIPLACE X-Serie und X4I FSE 364
Manuelle s Absenken der Z -Achse
9.4.3 Manuelles Absenken der Z-Achse
Der TwinHead ist für eine Bestückkraft von 0,5 bis 15 N (bis 30 N für den High Force TwinHead)
ausgelegt.
Besonders um kleine Bestückkräfte realisieren zu können, musste die Drehachse besonders
leichtgängig ausgelegt werden. Die Drehachse wurde daher nicht auf Zugkräfte ausgelegt.
Da die beiden Segmente des TwinHead um 180° verdreht montiert sind, gibt es zwei unterschiedliche
Methoden um die Z-Achse nach unten zu bewegen.
VORSICHT
Beim manuellen Absenken der Z-Achse, kann es sehr leicht zur Beschädigung der TwinHead-
Module kommen!
► Das manuelle Absenken darf nur durch geschultes Personal durchgeführt werden!
VORSICHT
Vor dem manuellen Absenken der Z-Achse muss diese an der entsprechenden Achskarte
unbedingt freigeschaltet werden.
► Beim Freischalten der Z-Achse fährt der Rückholzylinder der Z-Achse nach oben.
► Wird die Achse nicht freigeschaltet, fährt der Rückholzylinder beim manuellen Absenken
der Z-Achse automatisch nach oben und kann hierbei zu Verletzungen und
Beschädigungen am Bestückkopf führen.
Absenken der Z-Achse an P&P-Modul 1
Durch manuellen Druck im dargestellten Bereich des
Mitnehmers der Rückholeinheit, kann die Z-Achse sicher
nach unten abgesenkt werden.
TwinHead
Pipettenwechsler Montage der Pipettenwechsler-Magazine
365 Student Guide SIPLACE X-Serie und X4I FSE
Pipettenwechsler
9.5 Pipettenwechsler
Montage der Pipettenwechsler-Magazine
9.5.1 Montage der Pipettenwechsler-Magazine

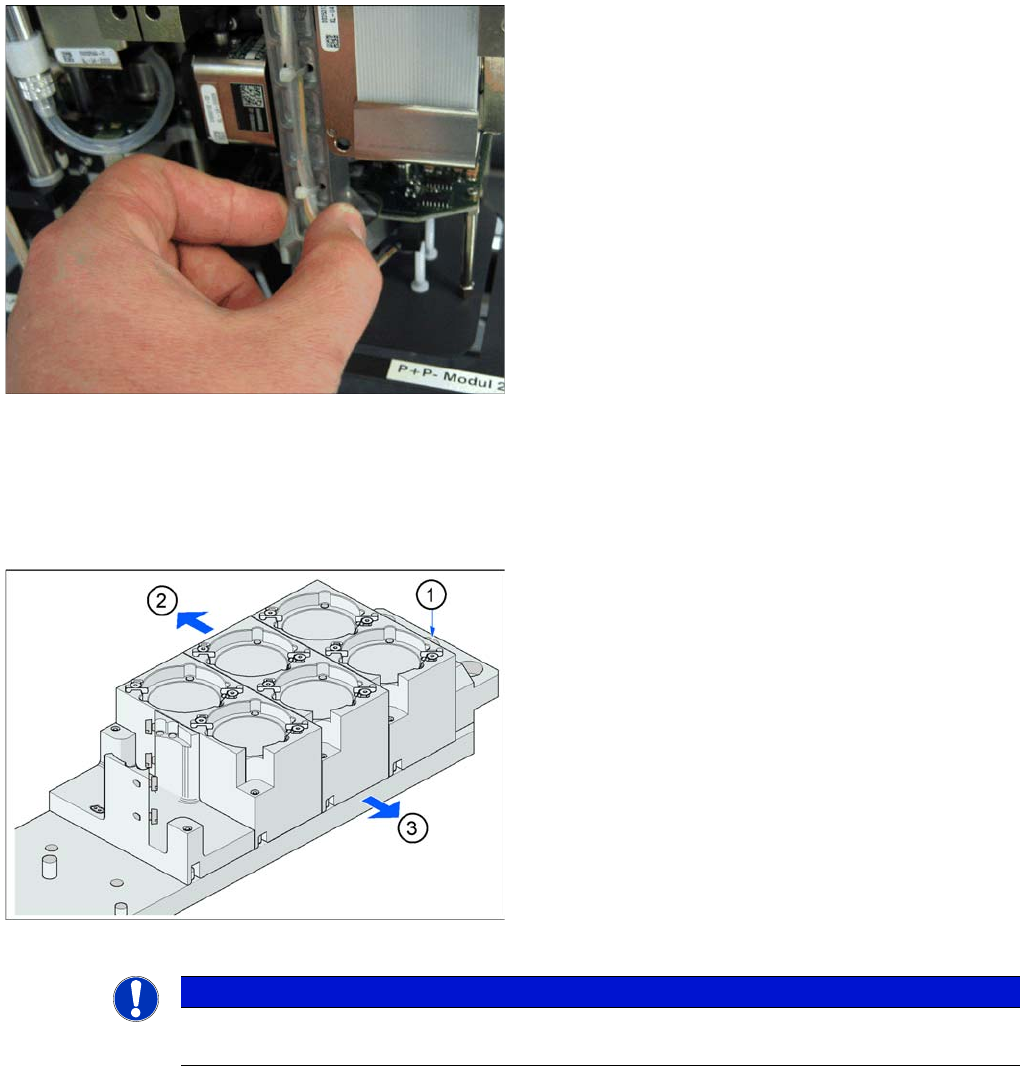

Absenken der Z-Achse an P&P-Modul 2
Am Segment 2 kann die Z-Achse nach unten bewegt
werden, indem man den Trägerarm von beiden Seiten
greift und diesen nach unten schiebt.
Montage der Magazine (X/D3-Maschinen)
Der Pipettenwechsler ist zusammen mit dem
Leergurtleitkanal an der Docking Unit befestigt. Die
Magazine sitzen auf einem gemeinsamen Träger. Sie
sind jeweils mit zwei Zylinderstiften zentriert und mit zwei
Senkkopfschrauben fixiert.
Legende
1. Markierungsbohrung PPW
2. Bedienerseite (BE-Tischseite)
3. Pfeil zeigt in Richtung LP-Transport
Richten Sie den Pipettenwechsler so aus, dass die
Markierungsbohrung (Pos. 1) vom Bediener (BE-
Tischseite) her gesehen links liegt.
HINWEIS
Bei X-Maschinen mit MTC ist ein spezieller Adapter für den Pipettenwechsler des TwinHead
notwendig.
