BE-Handling Funktionsweise der BE-Wechse ltische mit Einhandbedienun g BE-Wech seltisch Student Guide SIPLACE X-Serie und X4I FSE 392 Montage de r Docking Unit 10.1.3.5 Montage der Docking Unit Um die Passgenauigkeit des…
BE-Handling
BE-Wechseltisch Funktionsweise der BE-Wechseltische mit Einhandbedienung
391 Student Guide SIPLACE X-Serie und X4I FSE
Positionen d er Docking Un it in der Maschine
10.1.3.4 Positionen der Docking Unit in der Maschine

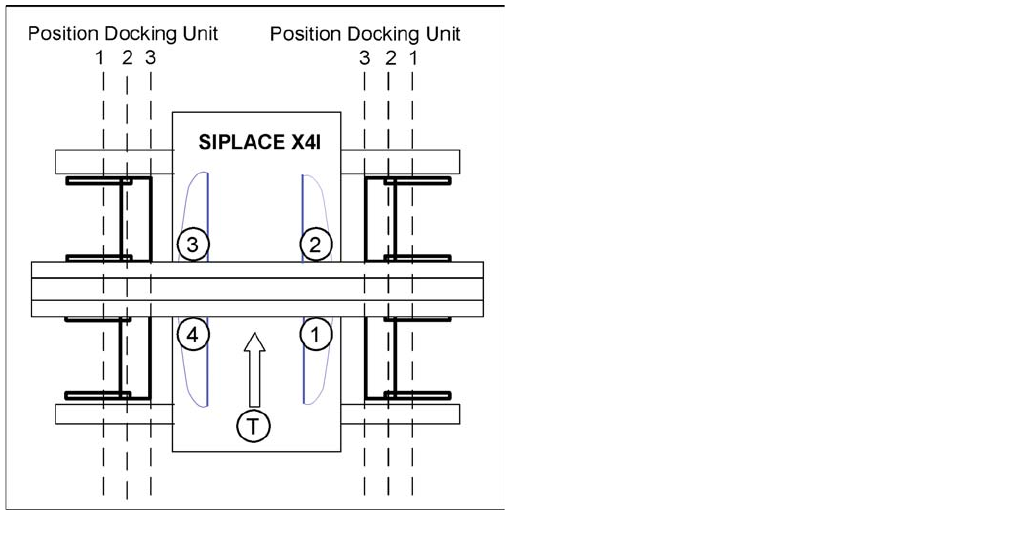

Positionen der Docking Unit
SIPLACE X4I
1. Portal 1
2. Portal 2
3. Portal 3
4. Portal 4
T = Transportrichtung
Die Docking Units können an drei verschiedenen
Positionen je Stellplatz in die Maschinen eingebaut
werden. Die Position der Docking Unit ist abhängig vom
Maschinentyp und der Kopfkonfiguration. Bei der
SIPLACE X4I wurden die Portale 2 und 4 gedreht.
Dadurch werden die Docking Units an allen vier
Stellplätzen in Position 3 montiert. Somit entstehen kurze
Verfahrwege zwischen den Förderern und der
Leiterplatte.
BE-Handling
Funktionsweise der BE-Wechseltische mit Einhandbedienung BE-Wechseltisch
Student Guide SIPLACE X-Serie und X4I FSE 392
Montage der Docking Unit
10.1.3.5 Montage der Docking Unit
Um die Passgenauigkeit des Tischeinzuges für das Abholen kleiner Bauelemente sicherzustellen ist der
Einzugsrahmen an der Maschineninnenseite mit Hilfe einer speziellen Passschraube ausgerichtet. Bei
der Montage des Einzugsrahmens für den BE-Wechseltisch ist darauf zu achten, dass erst die
Passschraube befestigt wird und danach die Befestigung der anderen Schrauben durchgeführt wird.

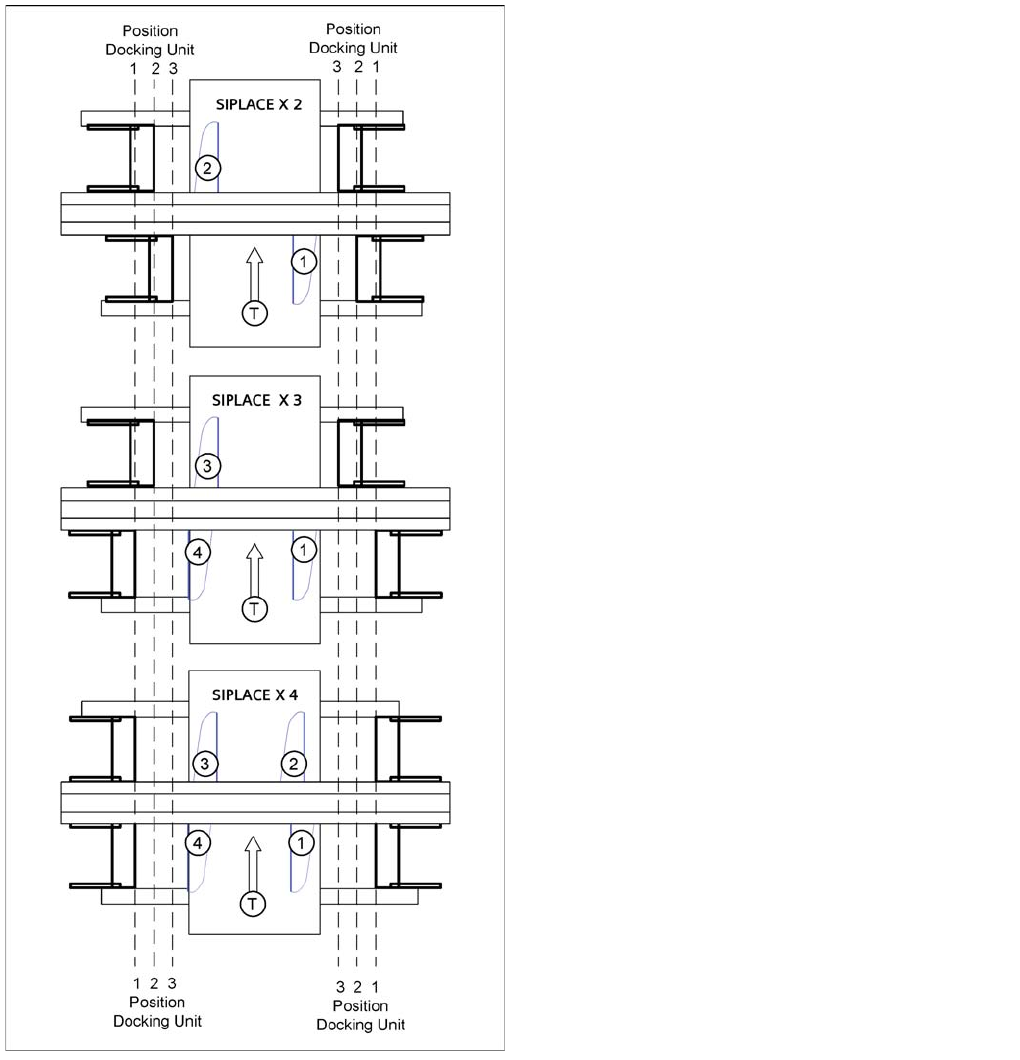

SIPLACE X2, X3 und X4
1. Portal 1
2. Portal 2
3. Portal 3
4. Portal 4
T = Transportrichtung
Bei Montage eines MTC2 wird die Docking Unit
grundsätzlich in Position 3 montiert (siehe Abb.).
BE-Handling
BE-Wechseltisch Einstellung der Grundhöhe
393 Student Guide SIPLACE X-Serie und X4I FSE

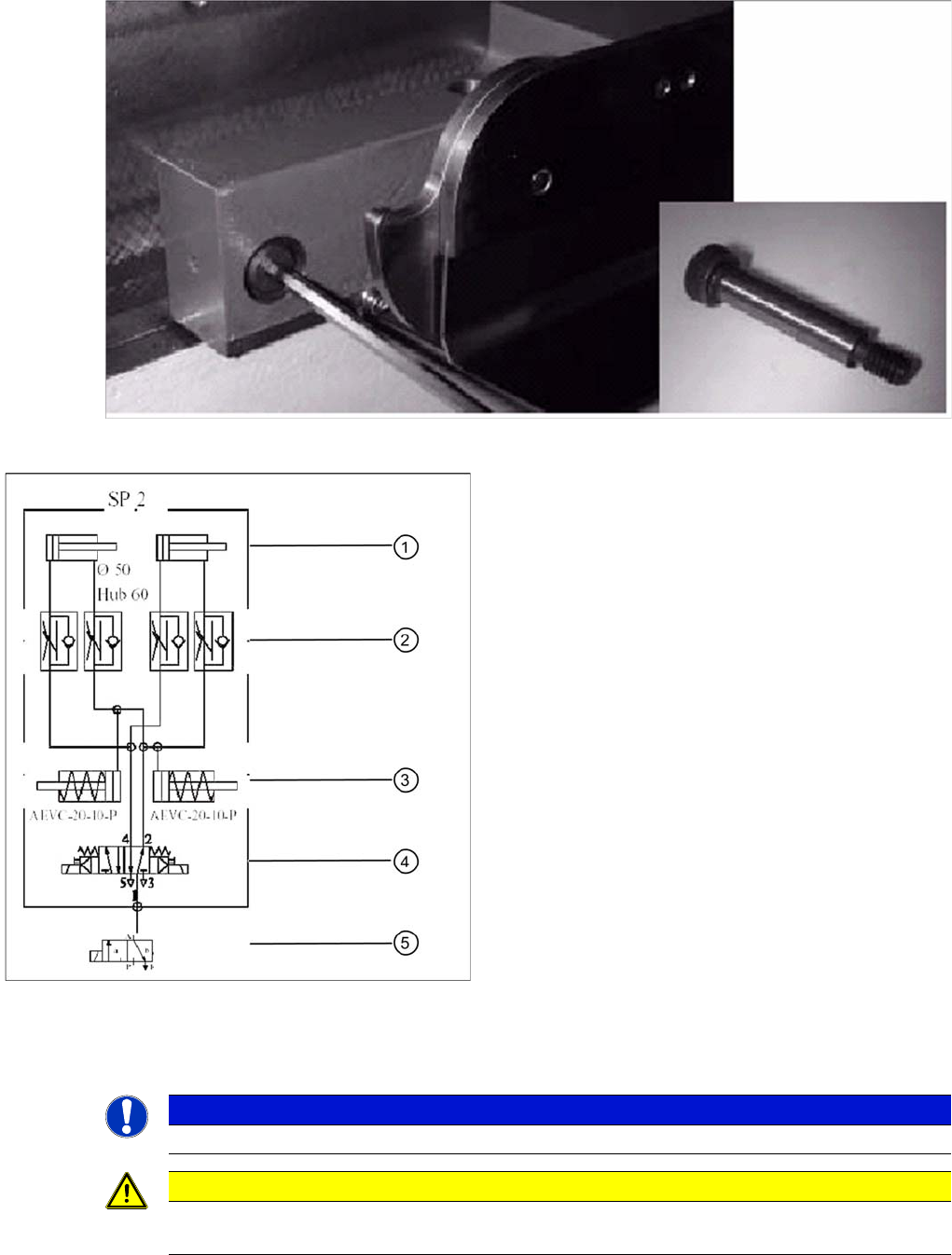

Passschraube am Einzugsrahmen BE-Wechseltisch
Einstellung der Grundhöhe
10.1.4 Einstellung der Grundhöhe
Der BE-Wechseltisch kann durch Entfernen der zwei Stifte aus den Hohlwellen, welche Tischplatte
halten, an jede beliebige Maschinenhöhe zwischen 830 und 950 mm angepasst werden.
Pneumatikplan Einzugsvorrichtung
Legende
1. Antriebszylinder für die Kurvenscheibenbewegung.
D. h. der BE-Wechseltisch wird 43 mm horizontal
und 20 mm vertikal in die Maschine bewegt.
2. Drosselventile zum Einstellen der Geschwindigkeit
(Zeiteinstellung). Die Einstellung erfolgt ohne BE-
Wechseltisch und soll ca. 2 Sekunden für den An-
und Abdockvorgang betragen.
3. Pneumatikzylinder für den Tischausstoß während
des Abdockvorgangs.
4. 5/2-Wegeventil zur Steuerung der Antriebszylinder.
5. Sicherheitsventil gegen elektrische Störungen
HINWEIS
Einstellung der Grundhöhe ist bei S- und X-Tisch grundsätzlich identisch.
VORSICHT
Benutzen Sie immer die Schraubenöse zur Fixierung der Tischplatte, egal, ob Sie die BE-
Wagenhöhe erhöhen oder absenken.
