BE-Handling X-Förderer Einzelkomponenten d es X-Förderers (Rückansicht) 397 Student Guide SIPLACE X-Serie und X4I FSE Legende Hinweis X-Splice-Sensoren 10.2.2.1 Hinweis X-Splice-Sensoren Einzelkompo nenten de s X-Fördere…
BE-Handling
Einzelkomponenten des X-Förderers (Frontansicht) X-Förderer
Student Guide SIPLACE X-Serie und X4I FSE 396
Flexibilität :
Unterschiedliche Schrittweiten einstellbar, "Hot-swaping" möglich, Upgrade durch Firmware- Download
möglich über Bestückautomaten, Anpassungsfähigkeit bei "Problemgurten", freie Taktweite, variable
Verfahrprofile
Anwendung :
Einzelspurförderer, Gurteinsetzen, Benutzerinterface, Integrierte Spleißstellenerkennung (optional),
Verarbeitung von klebriger Folien (optionales PSA-Kit, pressure sensitive adhesive), keine Stecker/
Anschlussleitungen, Bedienfeld
Intelligenz :
Einzigartige Förderer-ID, Datenspeicherung, Managementdaten (Zyklen, Betriebsstunden, Fehler,...),
Objektdaten sind gespeichert in Rüstkontrolldaten
Robustheit :
Kein "Fahren auf Anschlag" --> gezieltes Regeln des Transportes

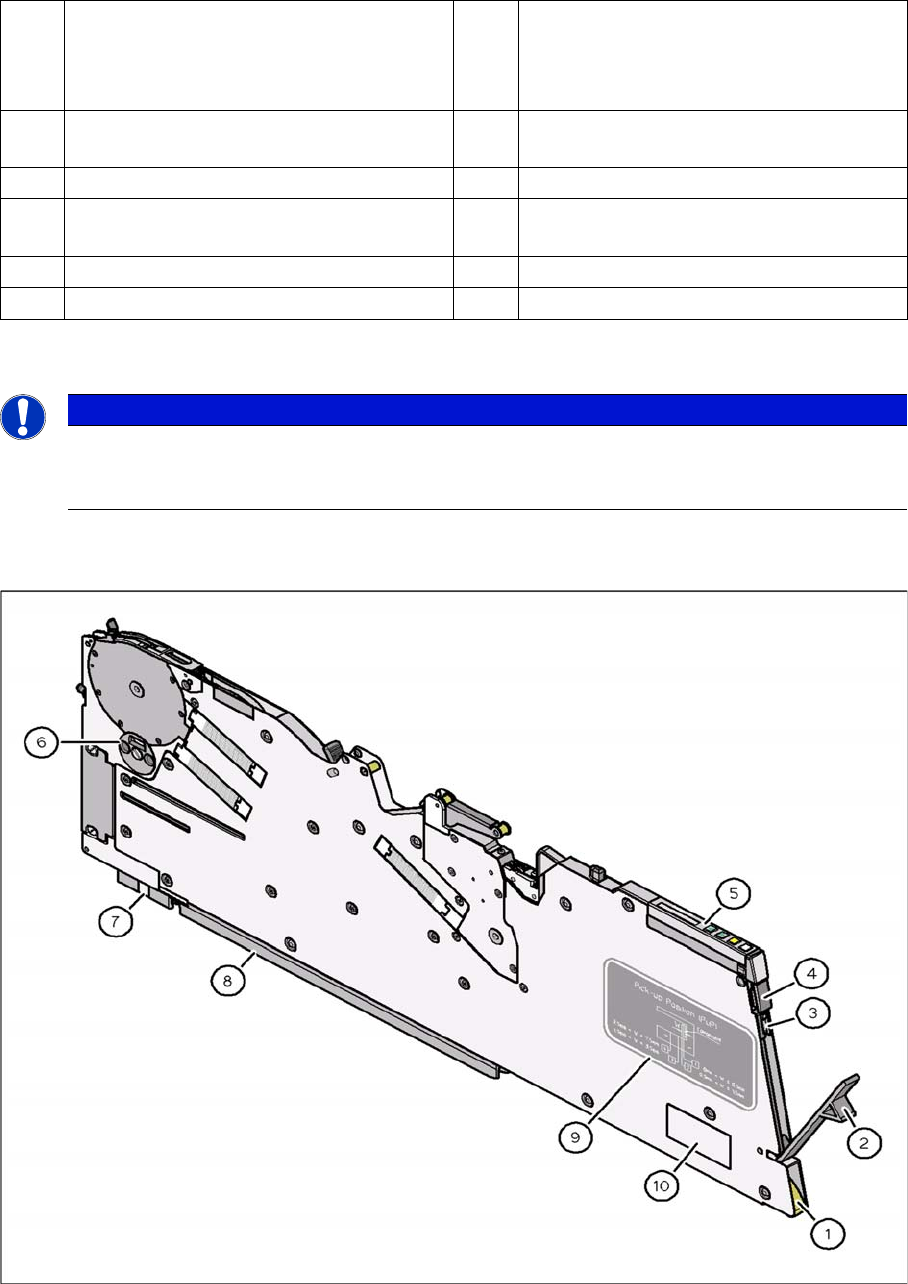

Einzelkomponenten des X-Förderers (Frontansicht)
10.2.2 Einzelkomponenten des X-Förderers (Frontansicht)
Einzelkomponenten X-Förderer (Frontansicht)
BE-Handling
X-Förderer Einzelkomponenten des X-Förderers (Rückansicht)
397 Student Guide SIPLACE X-Serie und X4I FSE
Legende
Hinweis X-Splice-Sensoren
10.2.2.1 Hinweis X-Splice-Sensoren

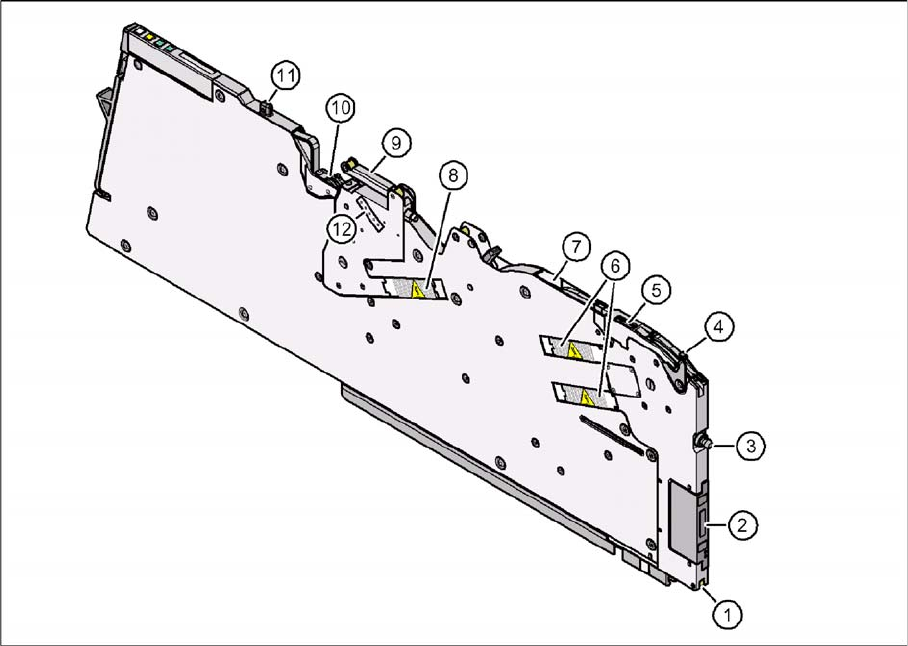

Einzelkomponenten des X-Förderers (Rückansicht)
10.2.3 Einzelkomponenten des X-Förderers (Rückansicht)
Einzelkomponenten X-Förderer (Rückansicht)
1 Verriegelungsrolle (Die Verrieglungsklinke
des BE-Tisches arretiert den Förderer mit
der Verriegelungsrolle in seiner
Endposition)
7 Austrittsöffnung des Gurtleitkanals
2 Energie- und Dateninterface 8 Antriebsmotor für die
Deckfolienstopfeinrichtung
3 Zentrierstift "vorne" 9 Deckfolienschwinge
4 Hebel zum Anheben des Abholfensters für
das Einfädeln und Entnehmen des Gurtes
10 Folienabzugseinheit
5 Abholfenster 11 Zentrierstift "hinten"
6 Antriebsmotore für den Gurttransport 12 Einstellung der Deckfolienspannung
HINWEIS
X-Splice-Sensoren werden als Option unmittelbar hinter der Abholposition an den X-Förderern
montiert und kommunizieren über den Förderer CAN-Bus --> Maschinen-CAN-Bus mit der
Stationssoftware.
BE-Handling
Übersicht der Förderertypen X-Förderer
Student Guide SIPLACE X-Serie und X4I FSE 398
Legende
Übersich t der Förderert ypen
10.2.4 Übersicht der Förderertypen
Spurbreitenbelegung der einzelnen X-Förderertypen
10.2.5 Spurbreitenbelegung der einzelnen X-Förderertypen
Spurbreitenbelegung der einzelnen X-Förderertypen
1 Eintrittsöffnung zum Gurtleitkanal mit
Gurtfeder
6 Drehschieber zur Entsorgung von
Bauelementen
2 Klappe zum Deckfolienbehälter 7 Vordere Gleitführung
3 Folienbehälter mit integrierter Klinge zum
Abschneiden der Deckfolie
8 Hintere Gleitführung
4 Entnahmegriff, eingerastet 9 Grafische Darstellung der Abholposition in
Abhängigkeit von der Bauelementgröße
5 Bedienfeld 10 Typenschild
Gurtzuführmodul Artikelnummer Fördererbreite Anzahl der
belegten Spuren
Maximale Gurtmaterial-Höhe
(gesamt)
8 mm X 00141270 10,8 mm 1 1,6 mm Papier
3,5 mm Blister
12 mm X 00141271 22,4 mm 2 6,5 mm Blister
16 mm X 00141272 34,4 mm 3 25 mm Blister
24 mm X 00141273 34,4 mm 3 25 mm Blister
32 mm X 00141274 45,8 mm 4 25 mm Blister
44 mm X 00141275 57,8 mm 5 25 mm Blister
52 mm X 00141276 69,8 mm 6 25 mm Blister
72 mm X 00141277 81,6 mm 7 25 mm Blister
88 mm X 00141278 105,2 mm 9 25 mm Blister
