BE-Handling X-Förderer Kontaktloses Energie- und Da ten-Interface 399 Student Guide SIPLACE X-Serie und X4I FSE Kontaktl oses Ene rgie- und Daten-I nterface 10.2.6 Kontaktloses Energ ie- und Daten-Interface Kontaktloser …
BE-Handling
Übersicht der Förderertypen X-Förderer
Student Guide SIPLACE X-Serie und X4I FSE 398
Legende
Übersich t der Förderert ypen
10.2.4 Übersicht der Förderertypen

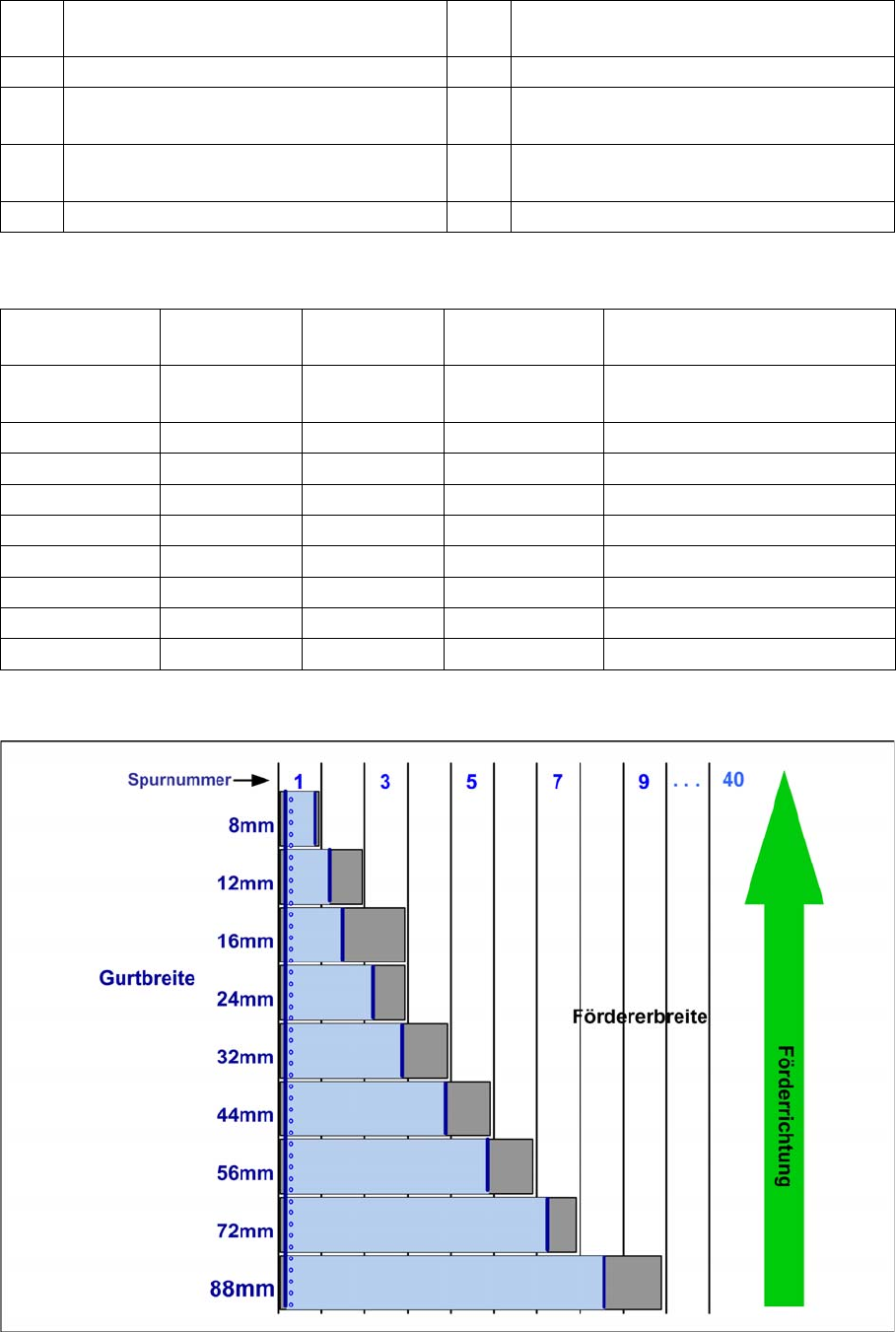

Spurbreitenbelegung der einzelnen X-Förderertypen
10.2.5 Spurbreitenbelegung der einzelnen X-Förderertypen
Spurbreitenbelegung der einzelnen X-Förderertypen
1 Eintrittsöffnung zum Gurtleitkanal mit
Gurtfeder
6 Drehschieber zur Entsorgung von
Bauelementen
2 Klappe zum Deckfolienbehälter 7 Vordere Gleitführung
3 Folienbehälter mit integrierter Klinge zum
Abschneiden der Deckfolie
8 Hintere Gleitführung
4 Entnahmegriff, eingerastet 9 Grafische Darstellung der Abholposition in
Abhängigkeit von der Bauelementgröße
5 Bedienfeld 10 Typenschild
Gurtzuführmodul Artikelnummer Fördererbreite Anzahl der
belegten Spuren
Maximale Gurtmaterial-Höhe
(gesamt)
8 mm X 00141270 10,8 mm 1 1,6 mm Papier
3,5 mm Blister
12 mm X 00141271 22,4 mm 2 6,5 mm Blister
16 mm X 00141272 34,4 mm 3 25 mm Blister
24 mm X 00141273 34,4 mm 3 25 mm Blister
32 mm X 00141274 45,8 mm 4 25 mm Blister
44 mm X 00141275 57,8 mm 5 25 mm Blister
52 mm X 00141276 69,8 mm 6 25 mm Blister
72 mm X 00141277 81,6 mm 7 25 mm Blister
88 mm X 00141278 105,2 mm 9 25 mm Blister
BE-Handling
X-Förderer Kontaktloses Energie- und Daten-Interface
399 Student Guide SIPLACE X-Serie und X4I FSE
Kontaktl oses Energie- und Daten-Interface
10.2.6 Kontaktloses Energie- und Daten-Interface

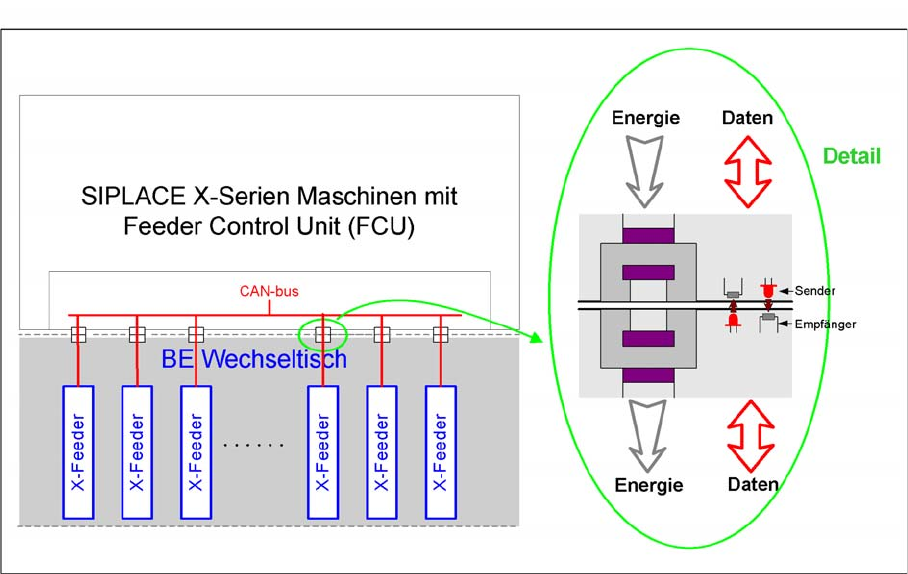

Kontaktloser Energie- und Datentransfer
▪ Die Energie wird durch Induktion übertragen
▪ Die Daten werden durch Infrarot und Glasfaserleitung übertragen
Bedienung
10.2.7 Bedienung
Einstellbare Schrittweiten der X-Förderer
10.2.7.1 Einstellbare Schrittweiten der X-Förderer
8 mm X Gurtzuführmodul:
1, 2, 4, 8 mm
12 mm X Gurtzuführmodul:
4, 8, 12, 16 mm
16 mm X Gurtzuführmodul:
4, 8, 12, 16, 20 mm
24 mm X Gurtzuführmodul:
4, 8, 12, 16, 20, 24, 28, 32 mm
32 mm X Gurtzuführmodul:
4, 8, 12, 16, 20, 24, 28, 32, 36, 40 mm
44 mm X Gurtzuführmodul:
4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52 mm
56 mm X Gurtzuführmodul:
4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64 mm
72 mm X Gurtzuführmodul:
4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76, 80 mm
88 mm X Gurtzuführmodul:
4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76, 80, 84, 88, 92, 96 mm
BE-Handling
Bedienung X-Förderer
Student Guide SIPLACE X-Serie und X4I FSE 400

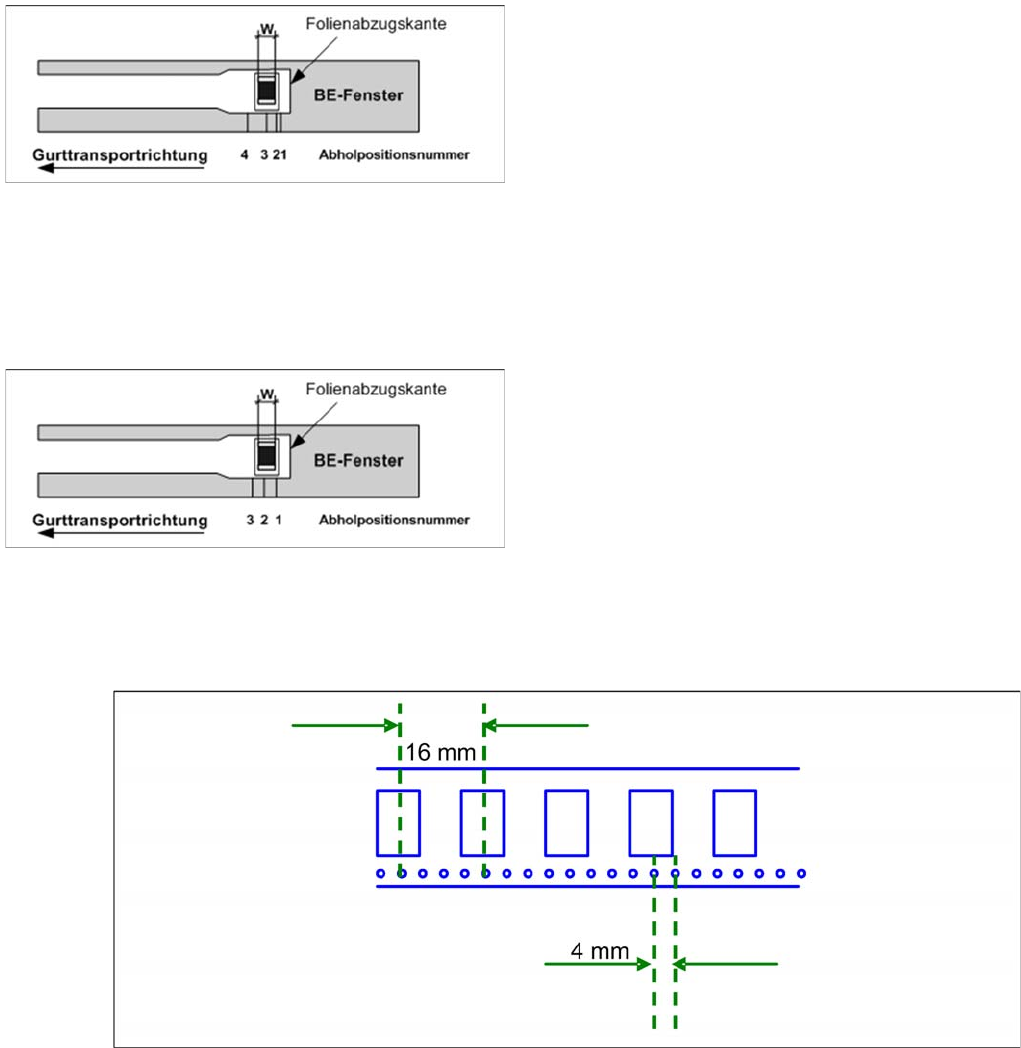

4 Abholpositionen 8 mm X-F örderer
10.2.7.2 4 Abholpositionen 8 mm X-Förderer
3 Abholpositionen 12 mm X-Förderer
10.2.7.3 3 Abholpositionen 12 mm X-Förderer
1 Abholp osition f ür sonstige X-Förd erer
10.2.7.4 1 Abholposition für sonstige X-Förderer
Abholposition sonstige X-Förderer
Abholpositionen 8 mm X-Förderer
▪ BE im 2 mm Takt in der Rolle werden von Position 1
abgeholt.(z. B. 0201, 0402)
▪ BE im 4 mm Takt und quer (kurze Bauteilbreite W) in
der Rolle werden von Position 2 abgeholt. (z. B.
0603, 0805, Micro-,Mini-Melf)
▪ BE im 4 mm Takt und längs (lang siehe SOT23) in der
Rolle werden in Position von Position 3 abgeholt.
(z. B. 1206, SOT23)
▪ Sonder BE im 8 mm Takt in der Rolle werden von
Position 4 abgeholt.
Abholpositionen 12mm X- Förderer
▪ BE mit Bauteilbreite W bis 3 mm
(in Fördererrichtung) werden von Position 1
abgeholt.
▪ BE mit Bauteilbreite W 3 mm bis 7 mm
(in Fördererrichtung) werden von Position 2
abgeholt.
▪ BE mit Bauteilbreite W 7 mm bis 11,5 mm
(in Fördererrichtung) werden von Position 3
abgeholt.
