BE-Handling
Bedienung X-Förderer
Student Guide SIPLACE X-Serie und X4I FSE 402
– Lang Drücken der Taste fördert den Gurt, Deckfolie darf nicht eingespannt sein.
5. Anzeige der Spur auf dem Stellplatz
6. Transportrichtung
7. Takt
Menüfolge im Hau ptmenü 8 mm Förderer

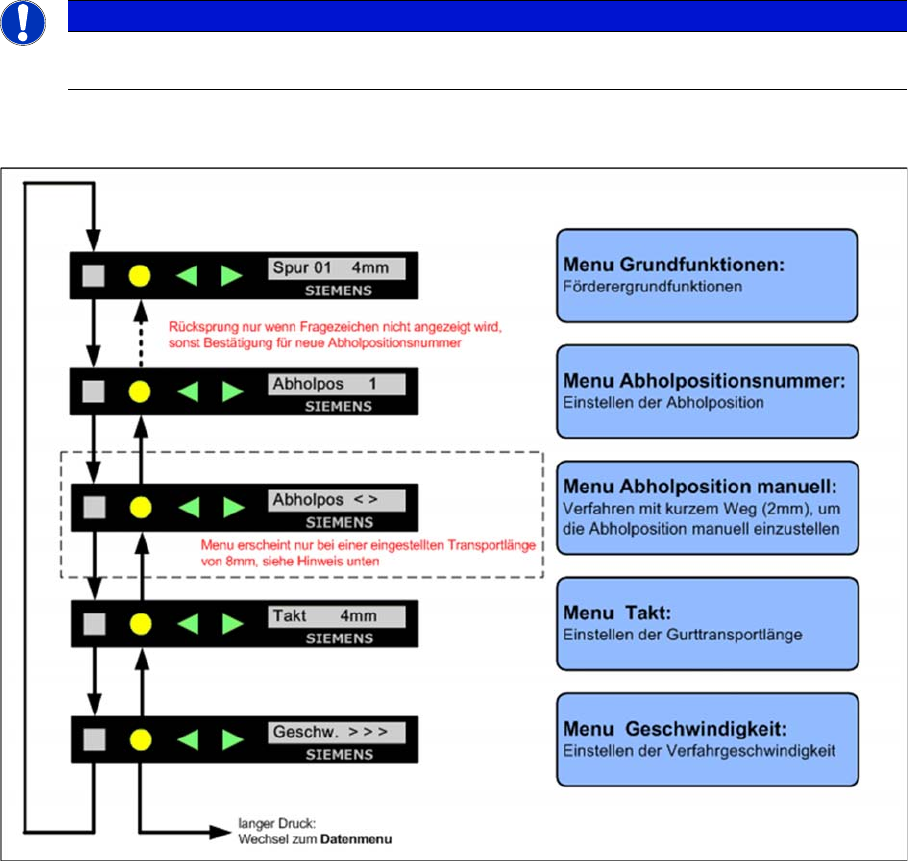

10.2.7.7 Menüfolge im Hauptmenü 8 mm Förderer
Menüfolge bei 8 mm X-Förderer
HINWEIS
Bei richtiger Pflege in SIPLACE Pro kann der Takt bei X-Förderern automatisch mit dem
Download eines Loses eingestellt werden.
BE-Handling
X-Förderer Bedienung
403 Student Guide SIPLACE X-Serie und X4I FSE
Menüfolge im Hauptmenü 12 mm Förd erer
10.2.7.8 Menüfolge im Hauptmenü 12 mm Förderer
Menüfolge bei 12 mm X-Förderer
Einstellung der Abholposit ion am 8 mm X-Fö rderer:
10.2.7.9 Einstellung der Abholposition am 8 mm X-Förderer:
► Drücken Sie die "SET"-Taste
► Es erscheint die eingestellte Abholposition (z. B Pick-Pos 3)
► Mit den Tasten "VORWÄRTS" oder "RÜCKWÄRTS" kann jetzt die gewünschte Abholposition
eingestellt werden.
► Wird die Abholposition zu der vorherigen geändert, angenommen die Abholposition war bei
Position 3, so erscheint folgendes, z. B. Pick-Pos 2 ? auf dem Display.
► Nun bestätigen Sie die neue Abholposition mit der gelben Taste, z. B. Pick-Pos 2 ! (Display)
► Wurde die Abholposition 4 und ein 8 mm Takt gewählt erscheint nach dem Drücken der "SET"-Taste
das Menü für die manuelle Einstellung der Abholposition "Abholpos < >".
► Abhängig von der eingestellten Abholposition/Takt kann jetzt manuell in 2 mm Schritten der Gurt in
die richtige Abholposition geteacht werden.
► Stimmt die Abholposition, erscheint gleich das Menü Takt und der richtige Takt 1, 2, 4, 8 mm kann
jetzt mit der "VORWÄRTS" oder "RÜCKWÄRTS" Taste eingestellt werden.
► Drücken Sie 2x "SET" und Ihre Eingaben sind übernommen.
BE-Handling
Bedienung X-Förderer
Student Guide SIPLACE X-Serie und X4I FSE 404
Menü Abholposition manuell im Hauptmenü
10.2.7.10 Menü Abholposition manuell im Hauptmenü
Manuelle Einstellung der Abholposition
