Modularer Transport
Funktionsbeschreibung Aufbau
423 Student Guide SIPLACE X-Serie und X4I FSE
Aufbau d es Doppeltransports
11.1.13.2 Aufbau des Doppeltransports
LP-Transport - Doppeltransport
Legende
Der Doppeltransport besitzt zwei Transportspuren. Je nach Bestückmodus, Linienkonzept und
Leiterplattengröße können die linke, rechte oder die beiden äußeren Transportwangen als feste Seite
gewählt werden.
1 Eingabeband 6 Hubtisch Bestückbereich 2
2 Bestückbereich 1 7 Ausgabeband
3 Hubtisch Bestückbereich 1 8 Montagewanne
4 Zwischenband T1 Transportspur 1
5 Bestückbereich 2 T2 Transportspur 2
Modularer Transport
Aufbau Funktionsbeschreibung
Student Guide SIPLACE X-Serie und X4I FSE 424
Aufbau d es Quad-Lane-Trans ports
11.1.13.3 Aufbau des Quad-Lane-Transports
Legende

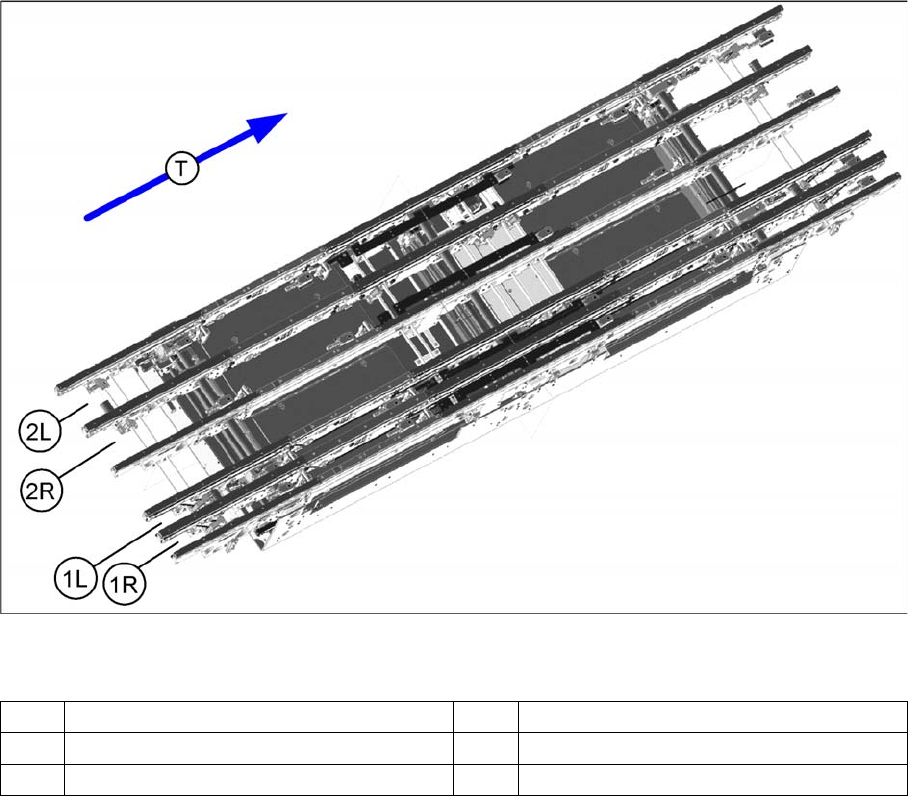

Der Quad-Lane-Transport besitzt 4 Spuren. Die Transportspur 1 wird in die Spuren 1L und 1R und die
Transportspur 2 in die Spuren 2L und 2R unterteilt.
Mit dieser Transportvariante ist es möglich auf einer Transportspur ein komplettes Produkt mit Ober- und
Unterseite zu produzieren. Gleichzeitig kann auf der anderen Transportspur ein komplett anderes
Produkt gefertigt werden.
Unterschiede zwischen den Transporten der X-Serie und der X4I mit SW70x
11.1.13.4 Unterschiede zwischen den Transporten der X-Serie und der X4I mit SW70x
▪ Auf jeder Transportwange befindet sich eine Marke zum Kalibrieren der festen LP Referenzecke (ab
SW70x).
▪ Transport und Stoppposition (Laserlichtschranke) in BB1 wurden 70 mm in Richtung Eingabeband
verschoben (max. Leiterplattenlänge 380 mm).
▪ Die Länge der Puffer unter der Hubtischplatte wurden von 20 mm auf 35 mm geändert. -->
Reduzierung der Transportzeit.
▪ Änderung der Einstellwerte für die Hubtischzeiten
▪ Änderung des Transportnullpunktes und Koordinatensystems mit Einführung der SW70x
▪ Mit der Stationssoftware 70x sind nun verschiedene Transportmodi möglich (Rechts, Links, Außen
– feste Transportwange).
▪ Transportsteuerung mit Schalterstellung für die X4I
(1R) Transportspur 1 Rechts (1L) Transportspur 1 Links
(2R) Transportspur 2 Rechts (2L) Transportspur 2 Links
(T) Transportrichtung
Modularer Transport
Funktionsbeschreibung Transportmodi
425 Student Guide SIPLACE X-Serie und X4I FSE
Transportmodi
11.1.14 Transportmodi
Übersich t Flexibler Einzeltransp ort
11.1.14.1 Übersicht Flexibler Einzeltransport
Übersicht Doppeltransport als Einzeltransport
11.1.14.2 Übersicht Doppeltransport als Einzeltransport
Doppeltransport als Einzeltransport
Transportbreite Einzeltransport
Legende
1. Einzeltransport "Standard", max. Breite 1 x 460 mm
2. Einzeltransport "Überbreite", max. Breite 1 x 508 mm
3. feste Transportseite rechts
4. Spur 1
5. Leiterplatte
